Einheit · AXIAL-PISTON PUMP

A4VG110EP1DP0N0/40MRNC6T11FB2S4AF00-0R902203248

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG110EP1DP0N0/40MRNC6T11FB2S4AF00-0, Materialnummer R902203248. Nenngröße: NG 110. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch (EP1). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Neutralventil U = 12 V (N). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 127-2/ (C6). Triebwelle: Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).

Nummer
R902203248
Typschlüssel
A4VG110EP1DP0N0/40MRNC6T11FB2S4AF00-0
Gruppe
A4VG 110
Ausgabe
01/2020

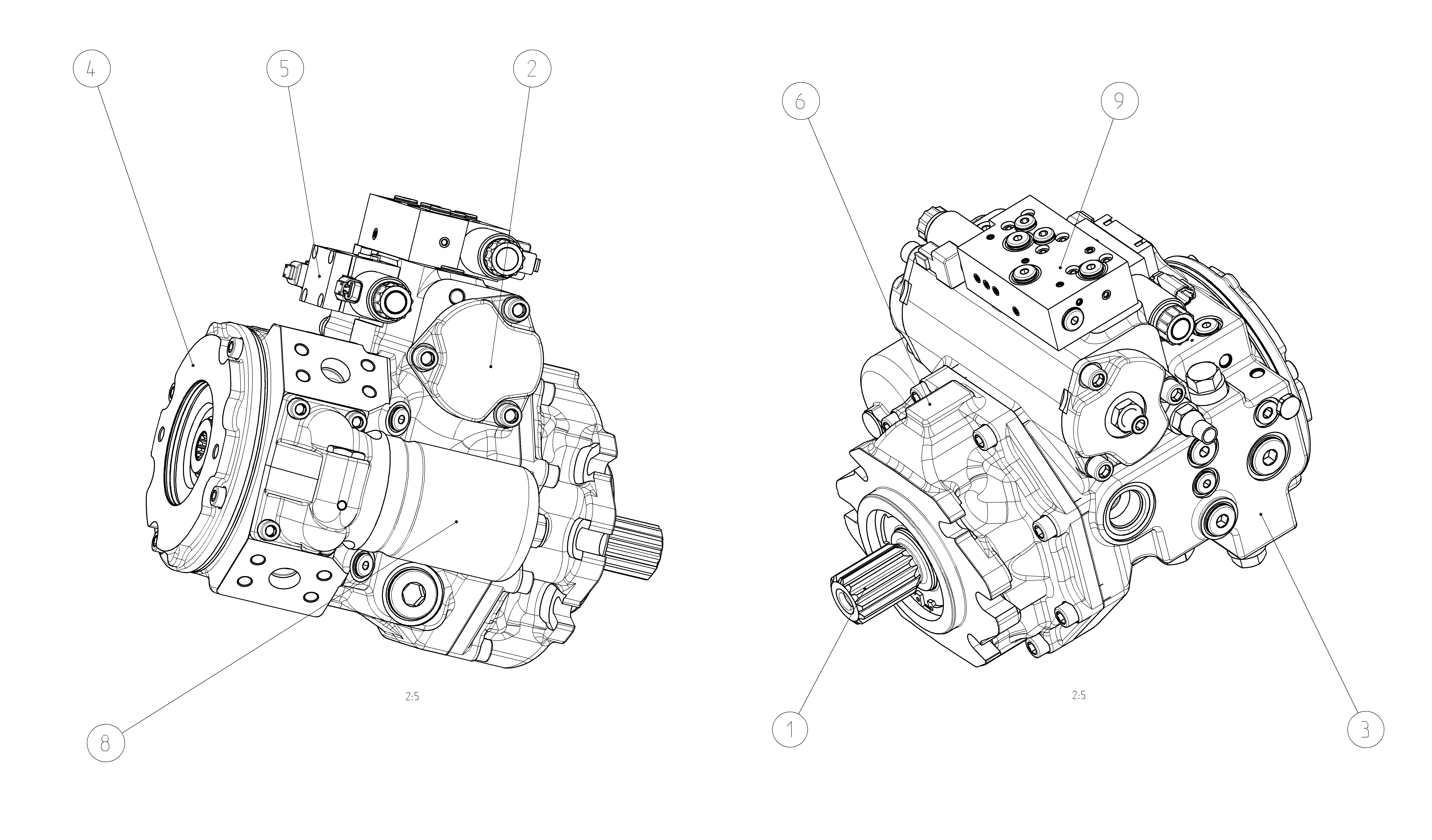

A4VG110EP1DP0N0/40MRNC6T11FB2S4AF00-0 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902201429ROTARY GROUP Stückliste der Baugruppe →L1
R902114162CONTROL Stückliste der Baugruppe →L1
R902201495PUMP HOUSING Stückliste der Baugruppe →L1
R902157058INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902113597CONTROL MODULE Stückliste der Baugruppe →L1
R902152675BEARING FLANGE Stückliste der Baugruppe →L1
R902106468MOUNTABLE FILTER Stückliste der Baugruppe →L1
R902162528UNLOADING VALVE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)110110
Regel- und VerstelleinrichtungProportionalverstellung U = 12 V elektrischEP1
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig – ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionNeutralventil U = 12 VN
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 127-2/C6
TriebwelleZahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DPT1
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° links)1
Speisepumpe und TriebwerkausführungStandard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe StandardF
Durchtrieb101-2 (B) B2 7/8 in 13T 16/32DP S4B2S4
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungAnbaufilter mit KaltstartventilF
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungStandardausführung0
