Einheit · AXIAL-PISTON PUMP
A10VG18DGM1/10L-NSC16N004E-SR902204963
Axialkolbenpumpe Bosch Rexroth Baureihe A10VG, Typschlüssel A10VG18DGM1/10L-NSC16N004E-S, Materialnummer R902204963. Nenngröße: NG 18. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 300 bar, Höchstdruck 350 bar (A10V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Verstellung hydraulisch direktgesteuert (DG). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). DA-Regelventil für NG28 … 63: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle (L). Dichtungswerkstoff: NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a–1976 für Einzelpumpe (S). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): Gewindeanschluss A und B, gleiche Seite rechts Sauganschluss S unten (16). Speisepumpe: Ohne integrierte Speisepumpe ohne Durchtrieb (N). Durchtrieb: Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) (00). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochddruckbegrenzungsventil direktgesteuert, fest eingestellt 100 … 250 bar ohne Bypass (4). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) (E).
- Nummer
- R902204963
- Typschlüssel
- A10VG18DGM1/10L-NSC16N004E-S
- Gruppe
- A10VG 18
- Ausgabe
- 06/2020

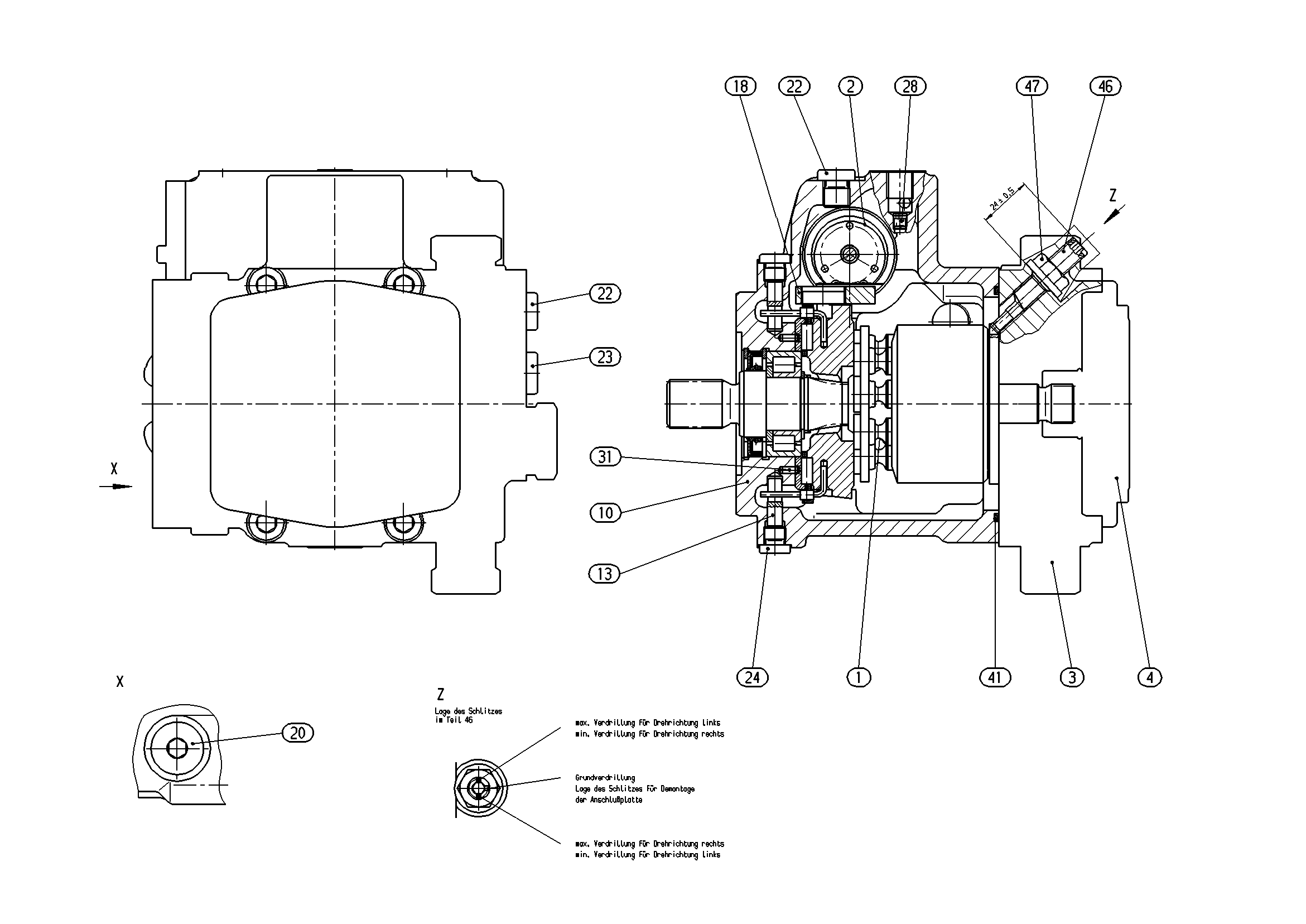

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902108157 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902009051 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902062051 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902013333 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902269439 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 2 | ||
| R902005089 | SLIDER | 1 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 2 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R909156492 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909154589 | O-RINGD | 1 | ||
| R902039583 | ECCENTRIC SCREW | 1 | ||
| R909153271 | SEALING NUT | 1 | ||
| 98 | R902095568 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 300 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 18 | 18 |
| Regel- und Verstelleinrichtung | Verstellung hydraulisch direktgesteuert | DG |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| DA-Regelventil für NG28 … 63 | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Bei Blick auf Triebwelle | L |
| Dichtungswerkstoff | NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | Gewindeanschluss A und B, gleiche Seite rechts Sauganschluss S unten | 16 |
| Speisepumpe | Ohne integrierte Speisepumpe ohne Durchtrieb | N |
| Durchtrieb | Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) | 00 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochddruckbegrenzungsventil direktgesteuert, fest eingestellt 100 … 250 bar ohne Bypass | 4 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
