Einheit · AXIAL-PISTON PUMP
AA11VO75DRS/10R-NXX62K02-SR902205736
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel AA11VO75DRS/10R-NXX62K02-S, Materialnummer R902205736. Nenngröße: NG 75. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (A11V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler mit Load Sensing (DRS). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, UNC-Befestigungsgewinde. Anschlussgewinde UNF mit Profildichtring in Anlehnung an ISO 11926 (62). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP B (K02). Standard-/Sonderausführung: Sonderausführung (S).
- Nummer
- R902205736
- Typschlüssel
- AA11VO75DRS/10R-NXX62K02-S
- Gruppe
- A11VO 75
- Ausgabe
- 06/2020

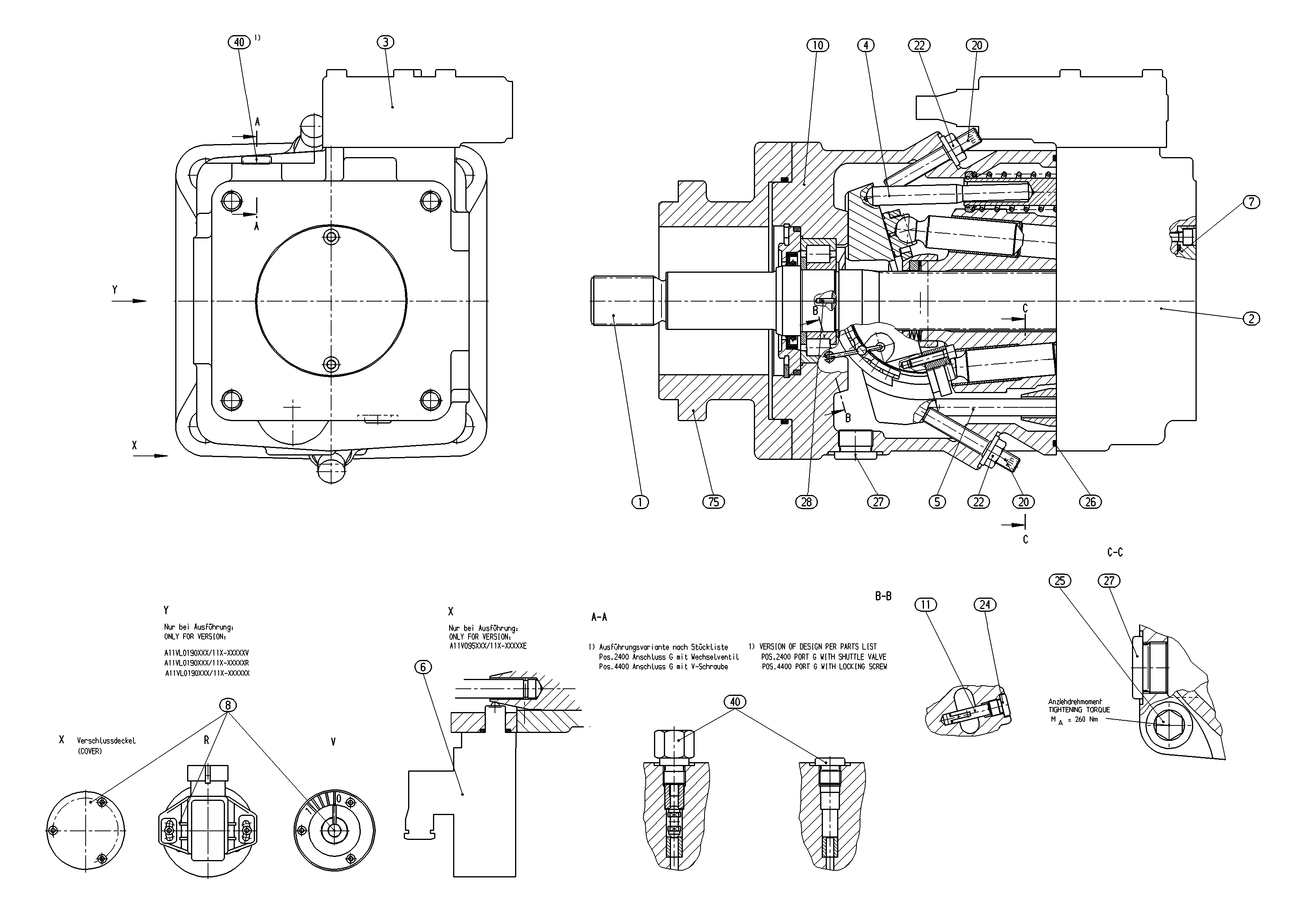

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902097779 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902102076 | CONNECTION PLATE, RL Stückliste der Baugruppe →L | 1 | ||
| R909601060 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| R909446456 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909441528 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909601202 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| R909921516 | HOUSING | 1 | ||
| R902132714 | PIVOT PIN | 4 | ||
| R909449078 | SETSCREW | 2 | ||
| R909152426 | SEALING NUTD | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909153934 | SOCKET HEAD CAP SCREW | 4 | ||
| R913057293 | O-RINGD | 1 | ||
| R909153339 | SCREW PLUG | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153371 | SCREW PLUG | 1 | ||
| R909442910 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095605 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi | A11V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | O |
| Nenngröße (NG) | 75 | 75 |
| Regel- und Verstelleinrichtung | Druckregler mit Load Sensing | DRS |
| Index | Nenngröße 40 … 130 | 0 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) | N |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, UNC-Befestigungsgewinde. Anschlussgewinde UNF mit Profildichtring in Anlehnung an ISO 11926 | 62 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP B | K02 |
| Standard-/Sonderausführung | Sonderausführung | S |
