Einheit · AXIAL-PISTON PUMP
A4VG085HT1D0000/40MRNC6V81FB4S4AS00-YR902207282
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG085HT1D0000/40MRNC6V81FB4S4AS00-Y, Materialnummer R902207282. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Verstellung hydraulisch, direktgesteuert (HT1). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 127-2/ (C6). Triebwelle: Zahnwelle 1 3/8 in 21T 16/32DP ANSI B92.1a–1976 (V8). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).
- Nummer
- R902207282
- Typschlüssel
- A4VG085HT1D0000/40MRNC6V81FB4S4AS00-Y
- Gruppe
- A4VG 85
- Ausgabe
- 01/2020

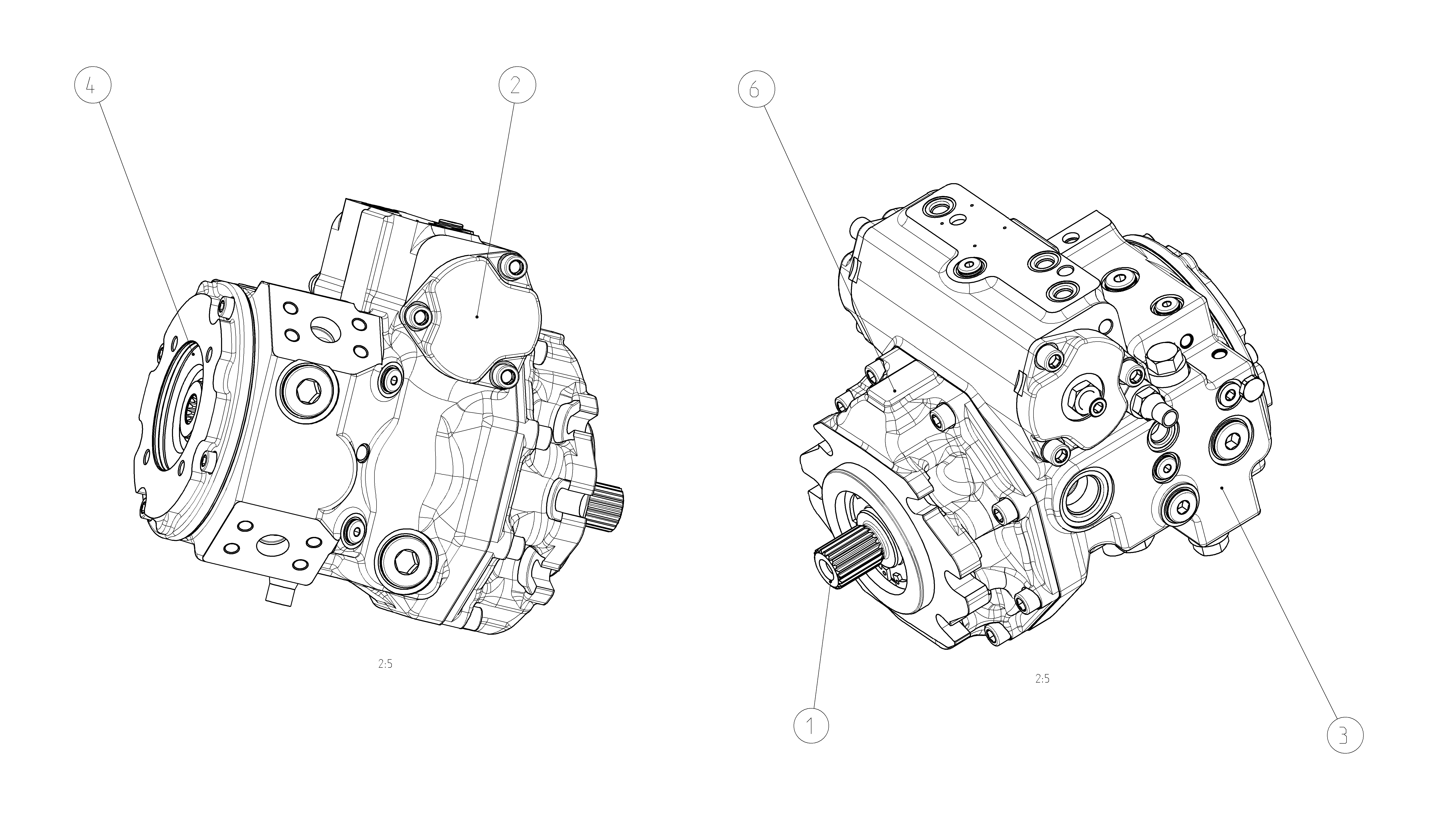

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902188173 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902114345 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902205380 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902205361 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902201486 | BEARING FLANGE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 85 | 085 |
| Regel- und Verstelleinrichtung | Verstellung hydraulisch, direktgesteuert | HT1 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| Stecker für Magnete | Ohne Stecker (nur bei rein hydraulischen Verstellungen) | 0 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 127-2/ | C6 |
| Triebwelle | Zahnwelle 1 3/8 in 21T 16/32DP ANSI B92.1a–1976 | V8 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | F |
| Durchtrieb | 101-4 (B) B4 7/8 in 13T 16/32DP S4 | B4S4 |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Standardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen Standard offen oder geschlossen | Y |
