Einheit · AXIAL-PISTON MOTOR
A6VM115EP6D1P001C/71MWV0P4A12CV-0R902208565
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM115EP6D1P001C/71MWV0P4A12CV-0, Materialnummer R902208565. Nenngröße: NG 115. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch negative Kennung U = 24 V (EP6). Druckregelung/Übersteuerung: Druckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6 (D1). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Ohne Einstellschraube lang (C). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 160-4 (P4).
- Nummer
- R902208565
- Typschlüssel
- A6VM115EP6D1P001C/71MWV0P4A12CV-0
- Gruppe
- A6VM 115
- Ausgabe
- 06/2020

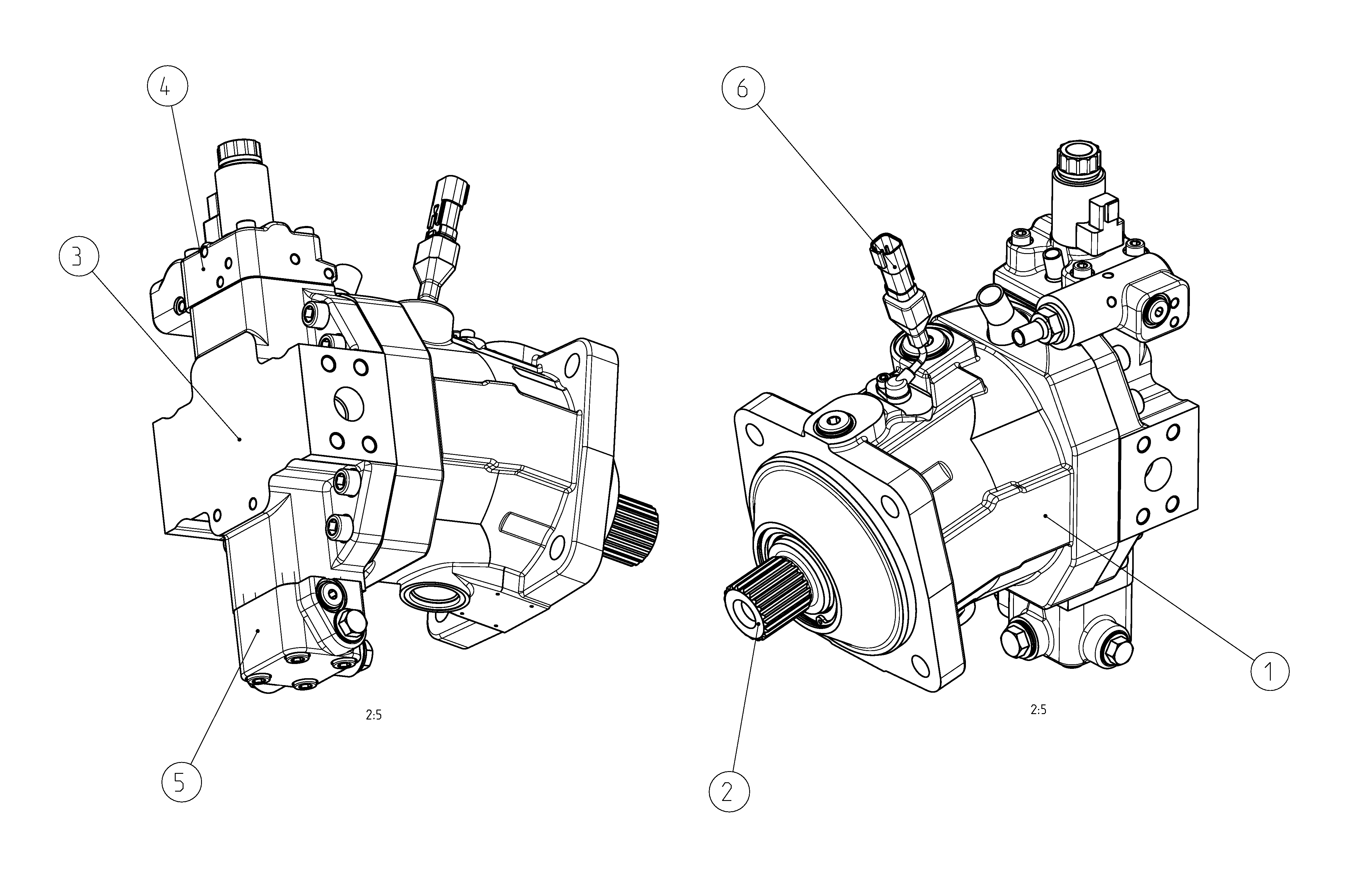

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902156480 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902126714 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902107667 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902163847 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902194349 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 | ||
| R902236079 | SENSOR Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 115 | 115 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch negative Kennung U = 24 V | EP6 |
| Druckregelung/Übersteuerung | Druckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6 | D1 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil | 1 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube lang | C |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 160-4 | P4 |
| Triebwelle | Zahnwelle DIN 5480 W45×2×21×9g | A1 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich, gegenüberliegend | 2 |
| Ventil | (pND = Niederdruck, = Gehäusedruck) pG 8 | C |
| Standard-/Sonderausführung | Standardausführung | 0 |
