Einheit · AXIAL-PISTON PUMP
AA10VG63EF8D1/10R-NSC68FXX3DP-SR902208596
Axialkolbenpumpe Bosch Rexroth Baureihe A10VG, Typschlüssel AA10VG63EF8D1/10R-NSC68FXX3DP-S, Materialnummer R902208596. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 4350 psi (300 bar), Höchstdruck 5100 psi (AA10V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a–1976 für Einzelpumpe (S). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): Gewindeanschluss A und B, gleiche Seite links, Sauganschluss S unten (68). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil, direktgesteuert, 3600 … 4650 psi, ohne Bypass, fest eingestellt (250 … 320 bar) (3). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und G (Fa)) (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, ohne Löschdiode 2-polig, DT04-2P (P). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902208596
- Typschlüssel
- AA10VG63EF8D1/10R-NSC68FXX3DP-S
- Gruppe
- A10VG 63
- Ausgabe
- 06/2020

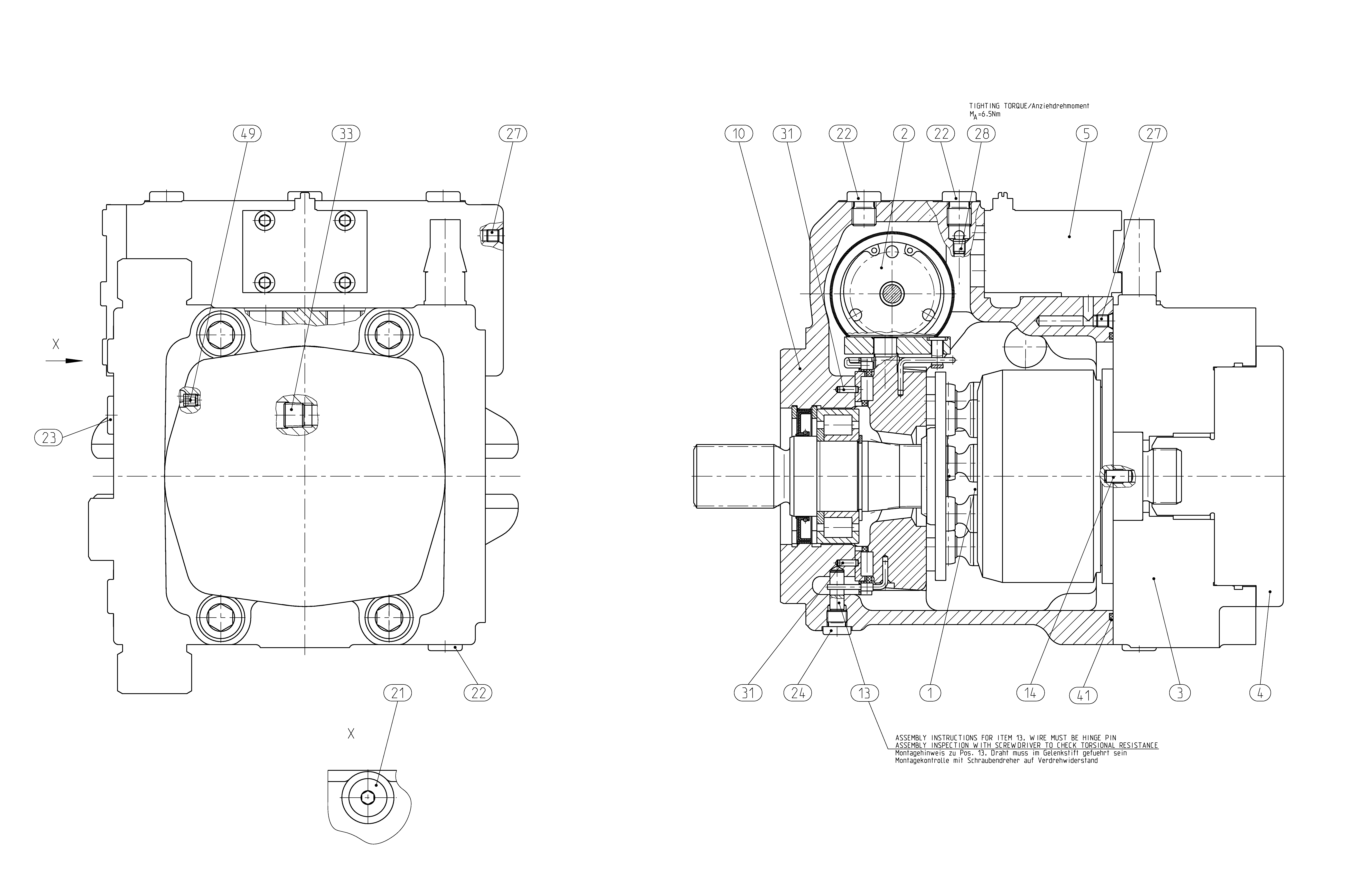

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902213044 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902035504 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902213731 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902025732 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| 5 | R902197289 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | |
| R902029664 | HOUSING | 1 | ||
| 13 | R902132713 | PIVOT PIN | 1 | |
| 14 | R913009677 | STRAIGHT PIN | 1 | |
| R909153371 | SCREW PLUGD | 1 | ||
| R909154478 | SCREW PLUGD | 4 | ||
| R909153338 | SCREW PLUGD | 1 | ||
| 24 | R909153364 | SCREW PLUGD | 1 | |
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R909156493 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| 33 | R909083216 | SCREW PLUGD | 1 | |
| 41 | R909153330 | O-RINGD | 1 | |
| 49 | R909156497 | NOZZLE | 1 | |
| 98 | R902221185 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 4350 psi (300 bar), Höchstdruck 5100 psi | AA10V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 63 | 63 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | Gewindeanschluss A und B, gleiche Seite links, Sauganschluss S unten | 68 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil, direktgesteuert, 3600 … 4650 psi, ohne Bypass, fest eingestellt (250 … 320 bar) | 3 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und G (Fa)) | D |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, ohne Löschdiode 2-polig, DT04-2P | P |
| Standard-/Sonderausführung | Sonderausführung | -S |
