Einheit · AXIAL-PISTON PUMP
AA10VG45EP71/10R-NSC68FXX4DP-SR902208827
Axialkolbenpumpe Bosch Rexroth Baureihe A10VG, Typschlüssel AA10VG45EP71/10R-NSC68FXX4DP-S, Materialnummer R902208827. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 4350 psi (300 bar), Höchstdruck 5100 psi (AA10V). Betriebsart: Pumpe, geschlossener Kreislauf (G). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a–1976 für Einzelpumpe (S). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): Gewindeanschluss A und B, gleiche Seite links, Sauganschluss S unten (68). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil, direktgesteuert, fest eingestellt 1450 … 3600 psi, ohne Bypass (100 … 250 bar) (4). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und G (Fa)) (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, ohne Löschdiode 2-polig, DT04-2P (P). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902208827
- Typschlüssel
- AA10VG45EP71/10R-NSC68FXX4DP-S
- Gruppe
- A10VG 45
- Ausgabe
- 06/2020

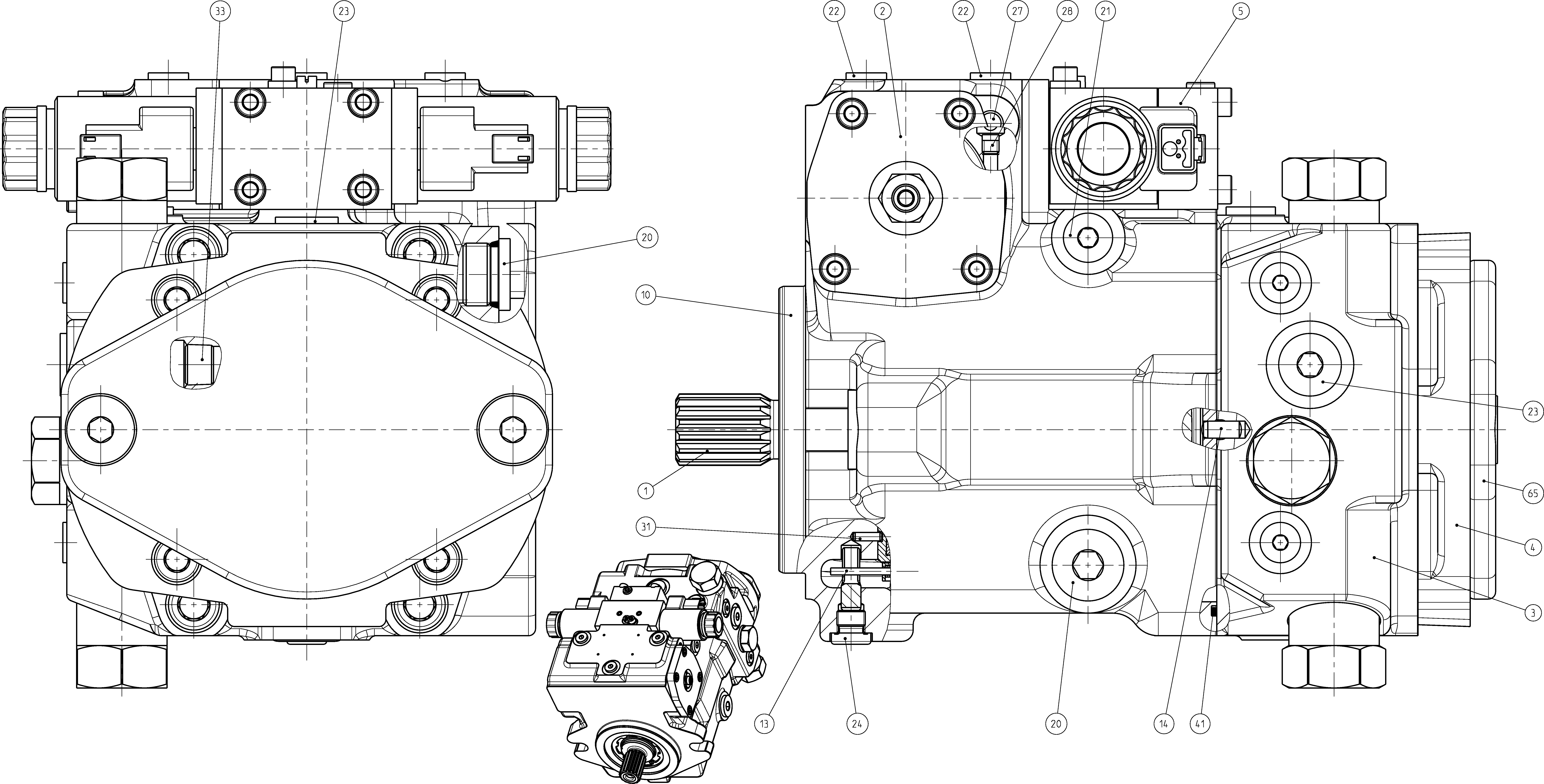

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902100538 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902009489 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902044926 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902195654 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902168268 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902015661 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 1 | ||
| R913009677 | STRAIGHT PIN | 1 | ||
| R909153339 | SCREW PLUGD | 2 | ||
| R909153371 | SCREW PLUGD | 1 | ||
| R909154478 | SCREW PLUGD | 3 | ||
| R909153338 | SCREW PLUGD | 2 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R909156493 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909087912 | SCREW PLUG | 1 | ||
| R909085364 | O-RINGD | 1 | ||
| R909438015 | COVER Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095615 | SEAL KITD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 4350 psi (300 bar), Höchstdruck 5100 psi | AA10V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 45 | 45 |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | Gewindeanschluss A und B, gleiche Seite links, Sauganschluss S unten | 68 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil, direktgesteuert, fest eingestellt 1450 … 3600 psi, ohne Bypass (100 … 250 bar) | 4 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und G (Fa)) | D |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, ohne Löschdiode 2-polig, DT04-2P | P |
| Standard-/Sonderausführung | Sonderausführung | -S |
