Einheit · AXIAL-PISTON MOTOR

A6VM150EP6D1H006G/71NWV0R4A11X0-SR902208875

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM150EP6D1H006G/71NWV0R4A11X0-S, Materialnummer R902208875. Nenngröße: NG 150. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch negative Kennung U = 24 V (EP6). Druckregelung/Übersteuerung: Druckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6 (D1). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Einstellbereich für Schluckvolumen: Kurz lang (G). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an DIN 3852 mit Profildichtring, metrisches Befestigungsgewinde nach DIN 13 (N). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 180-4 (R4). Triebwelle: Zahnwelle DIN 5480 W45×2×21×9g (A1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B hinten (1).

Nummer
R902208875
Typschlüssel
A6VM150EP6D1H006G/71NWV0R4A11X0-S
Gruppe
A6VM 150
Ausgabe
06/2020

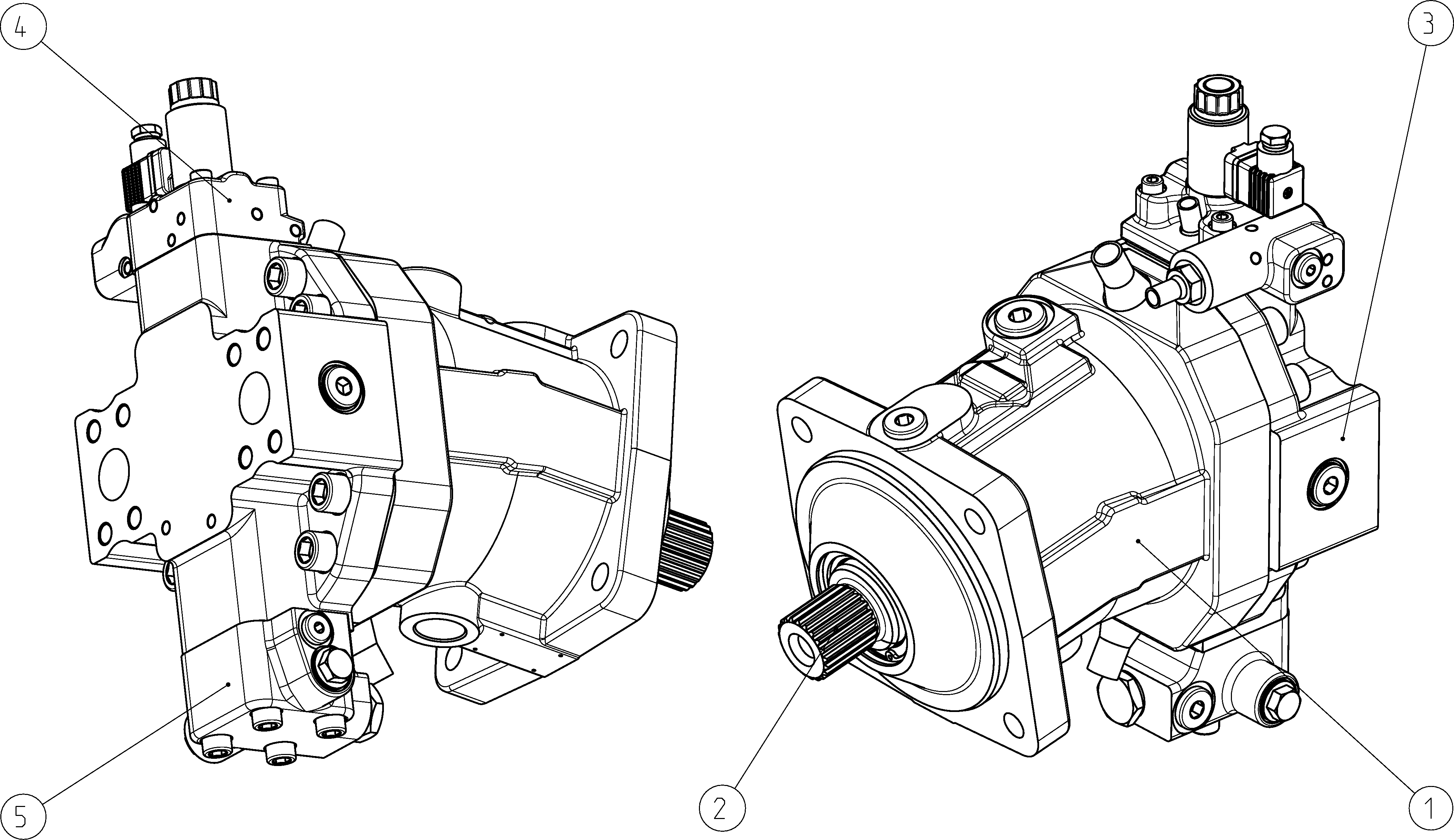

A6VM150EP6D1H006G/71NWV0R4A11X0-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902203892HOUSING Stückliste der Baugruppe →L1
R902132104ROTARY GROUP Stückliste der Baugruppe →L1
R902130552COVER PLATE Stückliste der Baugruppe →L1
R902191582CONTROL PART Stückliste der Baugruppe →L1
R902210760FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartMotorM
Nenngröße (NG)150150
Regel- und VerstelleinrichtungProportionalverstellung elektrisch negative Kennung U = 24 VEP6
Druckregelung/ÜbersteuerungDruckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6D1
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
Einstellbereich für SchluckvolumenKurz langG
BaureiheBaureihe 7, Index 1 (Nenndruck 450 bar)71
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse in Anlehnung an DIN 3852 mit Profildichtring, metrisches Befestigungsgewinde nach DIN 13N
DrehrichtungBei Blick auf Triebwelle, wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 180-4R4
TriebwelleZahnwelle DIN 5480 W45×2×21×9gA1
ArbeitsanschlussSAE-Arbeitsanschluss A und B hinten1
DrehzahlsensorOhne Drehzahlsensor0
Standard-/SonderausführungSonderausführungS
