Einheit · AXIAL-PISTON PUMP
A10VG63HD3D1/10R-NTC11KXX5E-SR902211583
Axialkolbenpumpe Bosch Rexroth Baureihe A10VG, Typschlüssel A10VG63HD3D1/10R-NTC11KXX5E-S, Materialnummer R902211583. Nenngröße: NG 63. Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung steuerdruckabhängig, mit Zulauffilterung in P und X1/X hydraulisch (HD3). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a–1976 für Kombinationspumpe (T). Anbauflansch: SAE J744 2-Loch (C). Speisepumpe: Ohne integrierte Speisepumpe mit Durchtrieb (K). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil, direktgesteuert, 3600 … 4650 psi, fest eingestellt (250 … 320 bar), mit Bypass (5). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) (E). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902211583
- Typschlüssel
- A10VG63HD3D1/10R-NTC11KXX5E-S
- Gruppe
- A10VG 63
- Ausgabe
- 06/2020

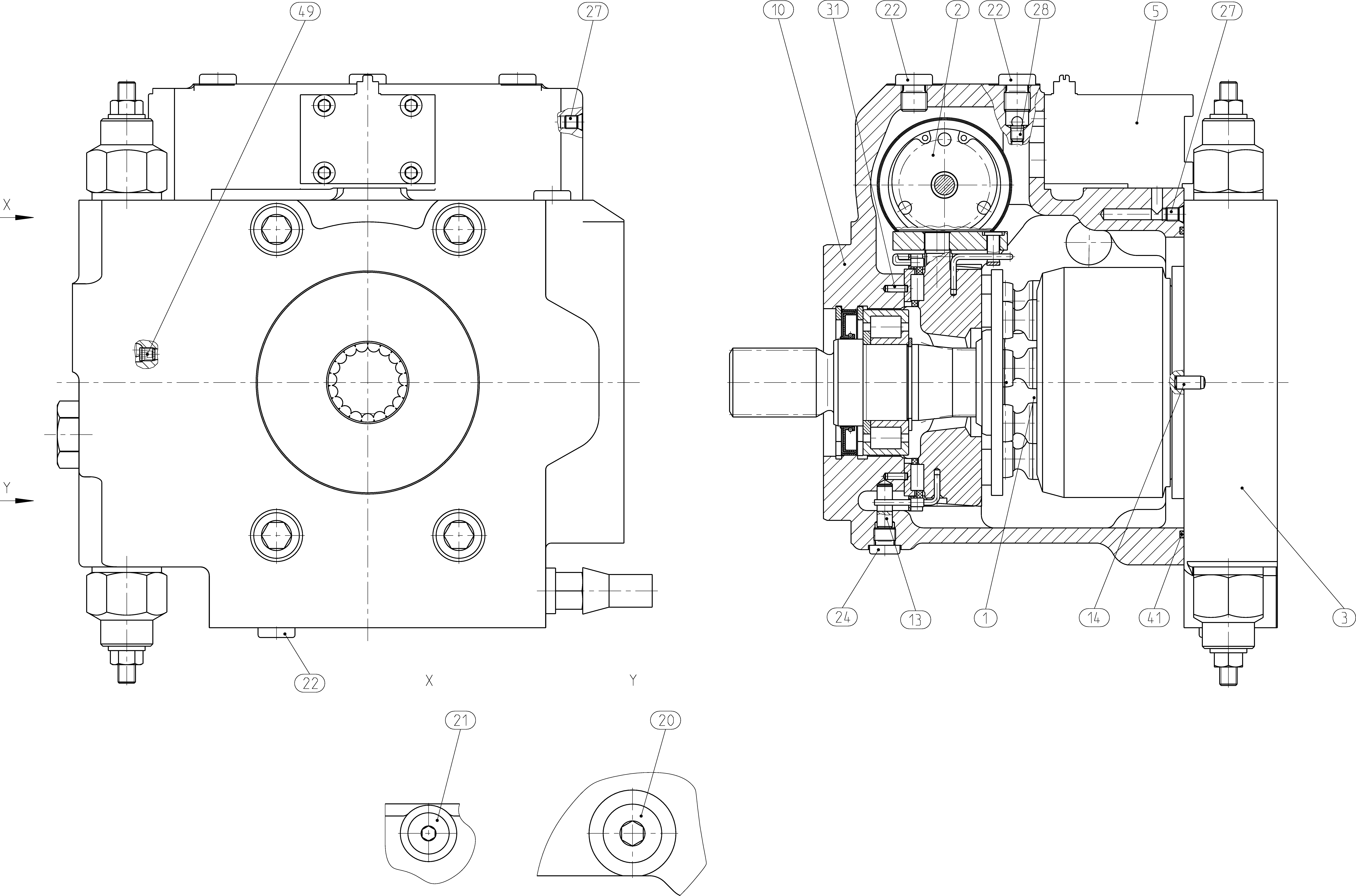

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902036399 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902211317 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902124900 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902107332 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902025902 | HOUSING | 1 | ||
| R902132713 | PIVOT PIN | 1 | ||
| R913009677 | STRAIGHT PIN | 1 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 4 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R902190719 | THROTTLE VALVE Stückliste der Baugruppe →L | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153330 | O-RINGD | 1 | ||
| R909156497 | NOZZLE | 1 | ||
| 98 | R902095620 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 63 | 63 |
| Regel- und Verstelleinrichtung | Proportionalverstellung steuerdruckabhängig, mit Zulauffilterung in P und X1/X hydraulisch | HD3 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 für Kombinationspumpe | T |
| Anbauflansch | SAE J744 2-Loch | C |
| Speisepumpe | Ohne integrierte Speisepumpe mit Durchtrieb | K |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil, direktgesteuert, 3600 … 4650 psi, fest eingestellt (250 … 320 bar), mit Bypass | 5 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
