Einheit · AXIAL-PISTON MOTOR
A6VM170HA1T30001C/71MWV0R4A18W0-0R902211633
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM170HA1T30001C/71MWV0R4A18W0-0, Materialnummer R902211633. Nenngröße: NG 170. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung mit minimalem Druckanstieg Δp ≤ ca.10 bar hochdruckabhängig, positive Kennung (HA1). Druckregelung/Übersteuerung: Übersteuerung hydraulisch ferngesteuert, proportional der Verstellungen HA1 und HA2 (T3). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Ohne Einstellschraube lang (C). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 180-4 (R4).
- Nummer
- R902211633
- Typschlüssel
- A6VM170HA1T30001C/71MWV0R4A18W0-0
- Gruppe
- A6VM 170
- Ausgabe
- 06/2020

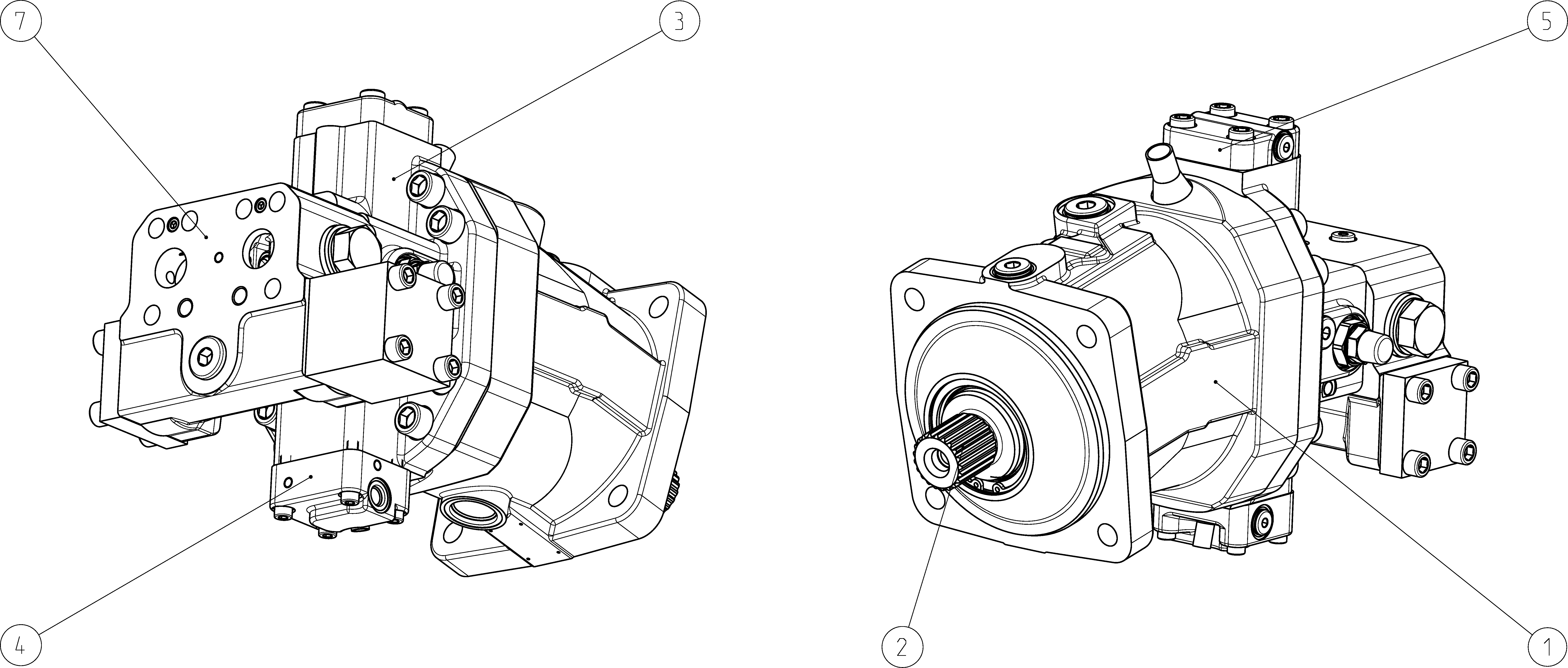

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902130605 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902277879 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902277886 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902126908 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902206704 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902236142 | BRAKE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 170 | 170 |
| Regel- und Verstelleinrichtung | Automatische Verstellung mit minimalem Druckanstieg Δp ≤ ca.10 bar hochdruckabhängig, positive Kennung | HA1 |
| Druckregelung/Übersteuerung | Übersteuerung hydraulisch ferngesteuert, proportional der Verstellungen HA1 und HA2 | T3 |
| Stecker für Magnete | Ohne Stecker (nur bei rein hydraulischen Verstellungen) | 0 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil | 1 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube lang | C |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 180-4 | R4 |
| Triebwelle | Zahnwelle DIN 5480 W45×2×21×9g | A1 |
| Arbeitsanschluss | Anschlussplatte zum Anbau eines Gegenhalteventils, mit 1-stufigem Druckbegrenzungsventil (vorgesteuert) BVD25 | 8 |
| Ventil | Mit Gegenhalteventil BVD/BVE angebaut | W |
| Drehzahlsensor | Ohne Drehzahlsensor | 0 |
| Standard-/Sonderausführung | Standardausführung | 0 |
