Einheit · AXIAL-PISTON MOTOR
A6VE085EP100H004F/71MWVOY2Z9200-YR902211897
Axialkolbenmotor Bosch Rexroth Baureihe A6VE, Typschlüssel A6VE085EP100H004F/71MWVOY2Z9200-Y, Materialnummer R902211897. Nenngröße: NG 85. Axialkolbeneinheit: Schrägachsenbauart, verstellbar, Nenndruck 450 bar, Höchtsdruck 530 bar (NG60 bis 215) (A6V). Betriebsart: Einschub-Motor (E). Regel- und Verstelleinrichtung: Proportionalverstellung positive Kennung U = 12 V elektrisch (EP1). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Zusatzfunktion 1: Ohne Zusatzfunktion (0). Zusatzfunktion 2: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung einseitig im Zulauf zu großer Stellkammer (HA) (4). Einstellbereich für Schluckvolumen: Kurz mittel (F). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Anbauflansch: ISO 3019-2 190-2 (Y2). Triebwelle: Zahnwelle DIN 5480 W40×2×18×9g (Z9). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend (2).
- Nummer
- R902211897
- Typschlüssel
- A6VE085EP100H004F/71MWVOY2Z9200-Y
- Gruppe
- A6VE 85
- Ausgabe
- 06/2020

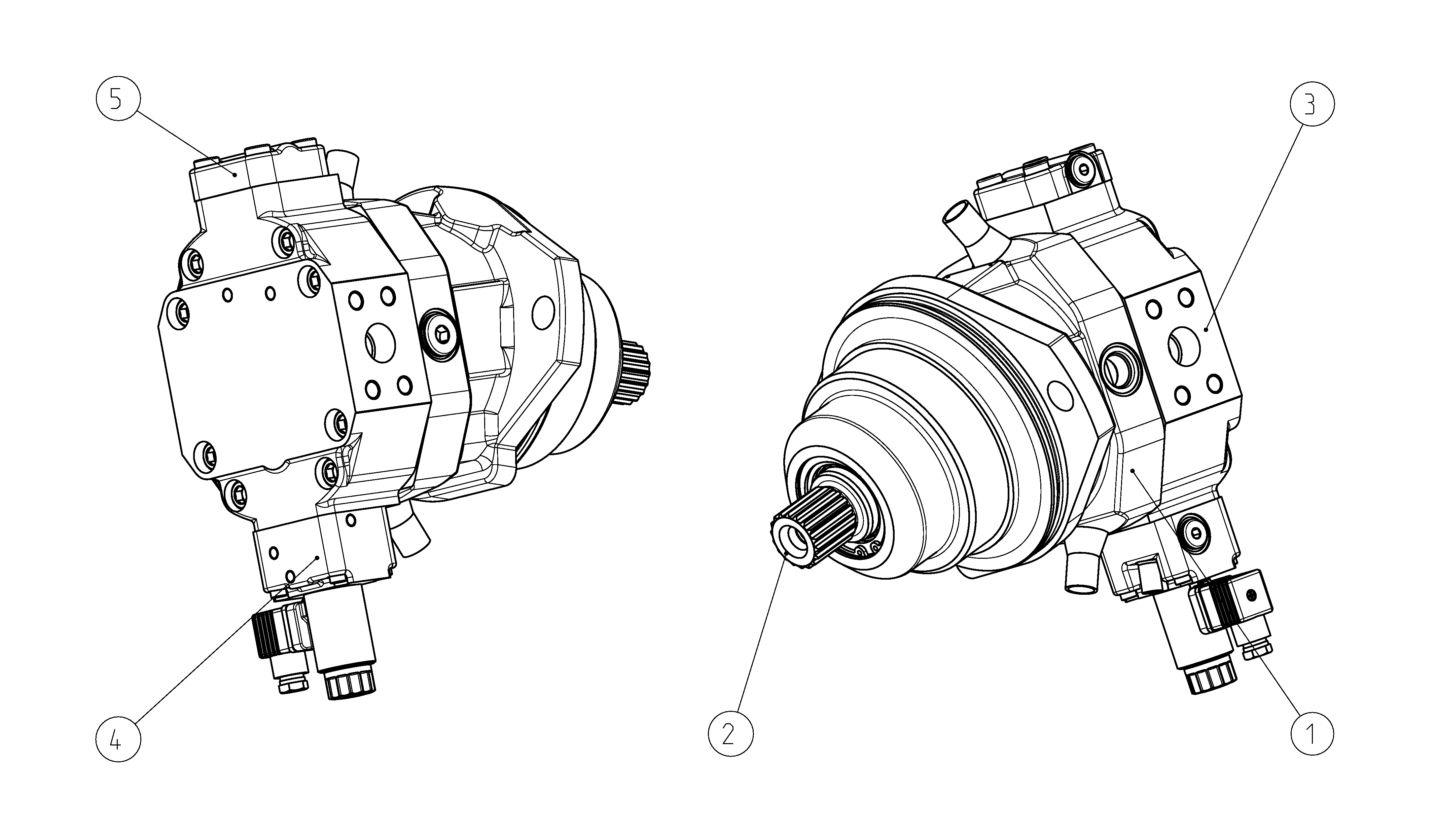

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902162146 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902121900 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902132240 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902212964 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902207532 | COVER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar, Nenndruck 450 bar, Höchtsdruck 530 bar (NG60 bis 215) | A6V |
| Betriebsart | Einschub-Motor | E |
| Nenngröße (NG) | 85 | 085 |
| Regel- und Verstelleinrichtung | Proportionalverstellung positive Kennung U = 12 V elektrisch | EP1 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Zusatzfunktion 1 | Ohne Zusatzfunktion | 0 |
| Zusatzfunktion 2 | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung einseitig im Zulauf zu großer Stellkammer (HA) | 4 |
| Einstellbereich für Schluckvolumen | Kurz mittel | F |
| Baureihe | Baureihe 7, Index 1 | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Anbauflansch | ISO 3019-2 190-2 | Y2 |
| Triebwelle | Zahnwelle DIN 5480 W40×2×18×9g | Z9 |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend | 2 |
| Ventil | Ohne Ventil | 0 |
| Drehzahlsensor | Ohne Drehzahlsensor | 0 |
| Standard-/Sonderausführung | Standardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen Standard offen und geschlossen | Y |
