Einheit · AXIAL-PISTON MOTOR
A6VM060DA100P007B/71MWV0M4Z8100-YR902215242
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM060DA100P007B/71MWV0M4Z8100-Y, Materialnummer R902215242. Nenngröße: NG 60. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig, negative Kennung U = 12 V elektr. Fahrtrichtungsventil + elektr. Vg max -Schaltung (DA1). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung einseitig im Ablauf von großer Stellkammer (DA) (7). Einstellbereich für Schluckvolumen: Ohne Einstellschraube mittel (B). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 125-4 (M4).
- Nummer
- R902215242
- Typschlüssel
- A6VM060DA100P007B/71MWV0M4Z8100-Y
- Gruppe
- A6VM 60
- Ausgabe
- 06/2020

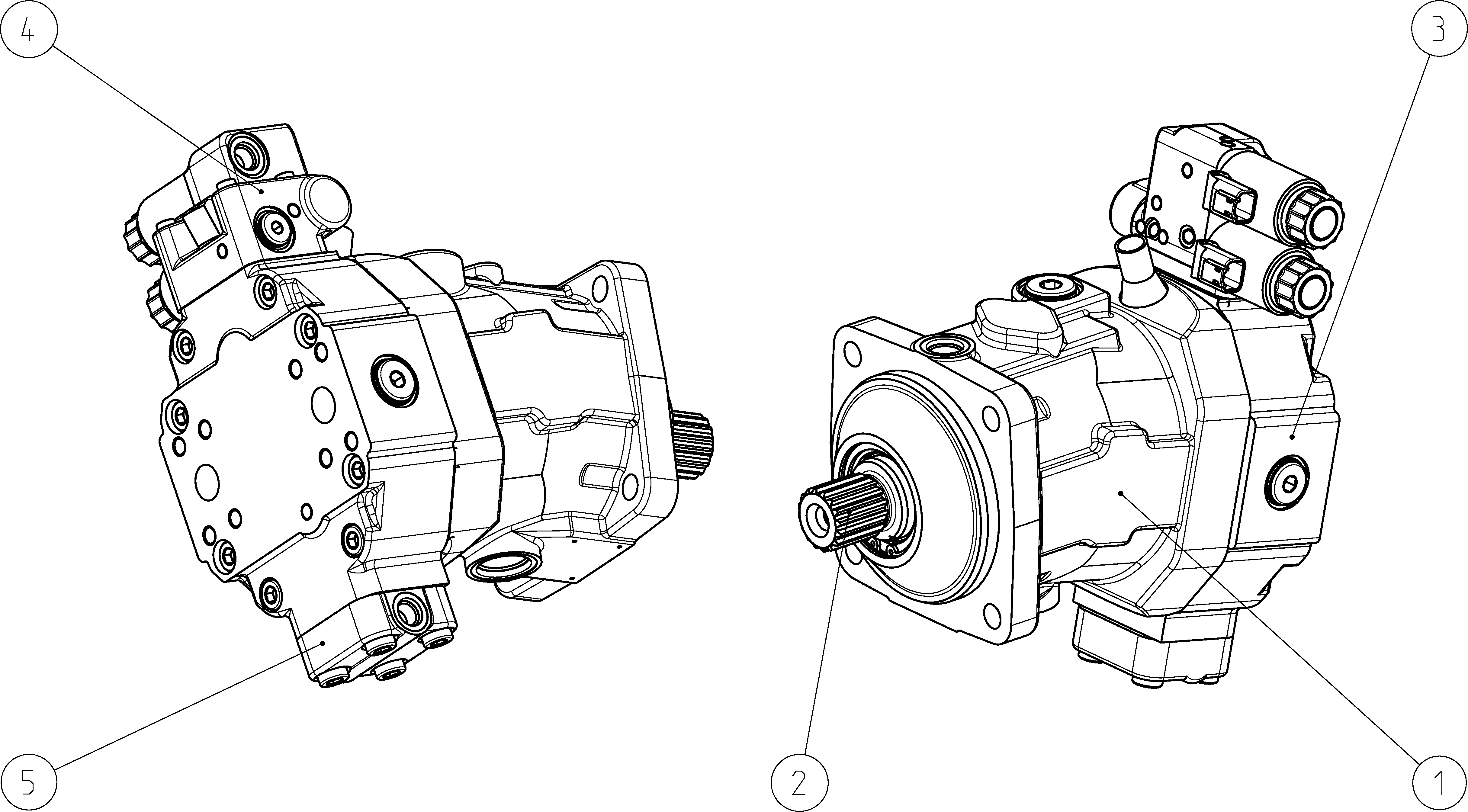

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902216037 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902126962 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902162101 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902196608 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902216038 | COVER Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095797 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 60 | 060 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig, negative Kennung U = 12 V elektr. Fahrtrichtungsventil + elektr. Vg max -Schaltung | DA1 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung einseitig im Ablauf von großer Stellkammer (DA) | 7 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube mittel | B |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 125-4 | M4 |
| Triebwelle | Zahnwelle DIN 5480 W35×2×16×9g | Z8 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B hinten | 1 |
| Ventil | Ohne Ventil | 0 |
| Drehzahlsensor | Ohne Drehzahlsensor | 0 |
| Standard-/Sonderausführung | Standardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen | Y |
