Einheit · AXIAL-PISTON PUMP
AA11VO75NV/10R-NSD62N00-SR902215372
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel AA11VO75NV/10R-NSD62N00-S, Materialnummer R902215372. Nenngröße: NG 75. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (A11V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe (S). Anbauflansch: SAE J744 ‒ 4-Loch (D). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, UNC-Befestigungsgewinde. Anschlussgewinde UNF mit Profildichtring in Anlehnung an ISO 11926 (62). Durchtrieb: ‒ ‒ (N00). Standard-/Sonderausführung: Sonderausführung (S).
- Nummer
- R902215372
- Typschlüssel
- AA11VO75NV/10R-NSD62N00-S
- Gruppe
- A11VO 75
- Ausgabe
- 06/2020

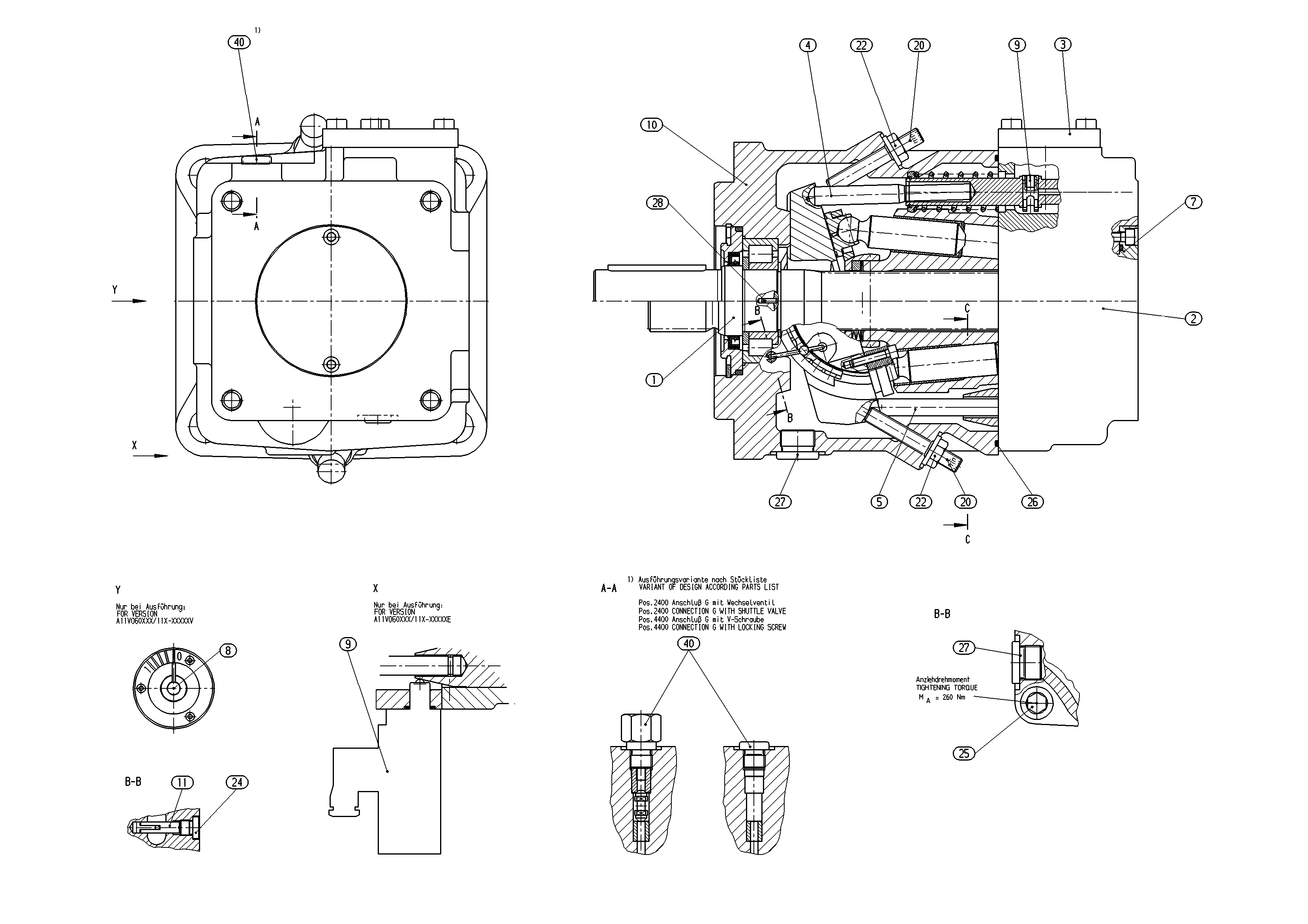

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902044386 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902102076 | CONNECTION PLATE, RL Stückliste der Baugruppe →L | 1 | ||
| R909447557 | COVER Stückliste der Baugruppe →L | 1 | ||
| R909441527 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909441528 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909441156 | COVER Stückliste der Baugruppe →L | 1 | ||
| R909652066 | LOCKING BOLT | 1 | ||
| R909921516 | HOUSING | 1 | ||
| R902132714 | PIVOT PIN | 4 | ||
| R909449078 | SETSCREW | 2 | ||
| R909152426 | SEALING NUTD | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909153934 | SOCKET HEAD CAP SCREW | 4 | ||
| R913057293 | O-RINGD | 1 | ||
| R909153339 | SCREW PLUG | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153371 | SCREW PLUGD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi | A11V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | O |
| Nenngröße (NG) | 75 | 75 |
| Index | Nenngröße 40 … 130 | 0 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 ‒ 4-Loch | D |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, UNC-Befestigungsgewinde. Anschlussgewinde UNF mit Profildichtring in Anlehnung an ISO 11926 | 62 |
| Durchtrieb | ‒ ‒ | N00 |
| Standard-/Sonderausführung | Sonderausführung | S |
