Einheit · AXIAL-PISTON MOTOR
A6VM160HD2D/70W-VZB38800B-SR902216741
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM160HD2D/70W-VZB38800B-S, Materialnummer R902216741. Nenngröße: NG 160. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch ΔpSt = 25 bar (HD2). Druckregelung (nur für HD und EP): Druckregelung fest eingestellt (D). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 4-Loch (B). Arbeitsanschluss: Anschlussplatte mit 1-stufigen Druckbegrenzungsventilen (vorgesteuert) zum Anbau eines Gegenhalteventils MHB Gegenhalteventil angebaut 8 (388). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902216741
- Typschlüssel
- A6VM160HD2D/70W-VZB38800B-S
- Gruppe
- A6VM 160
- Ausgabe
- 06/2020

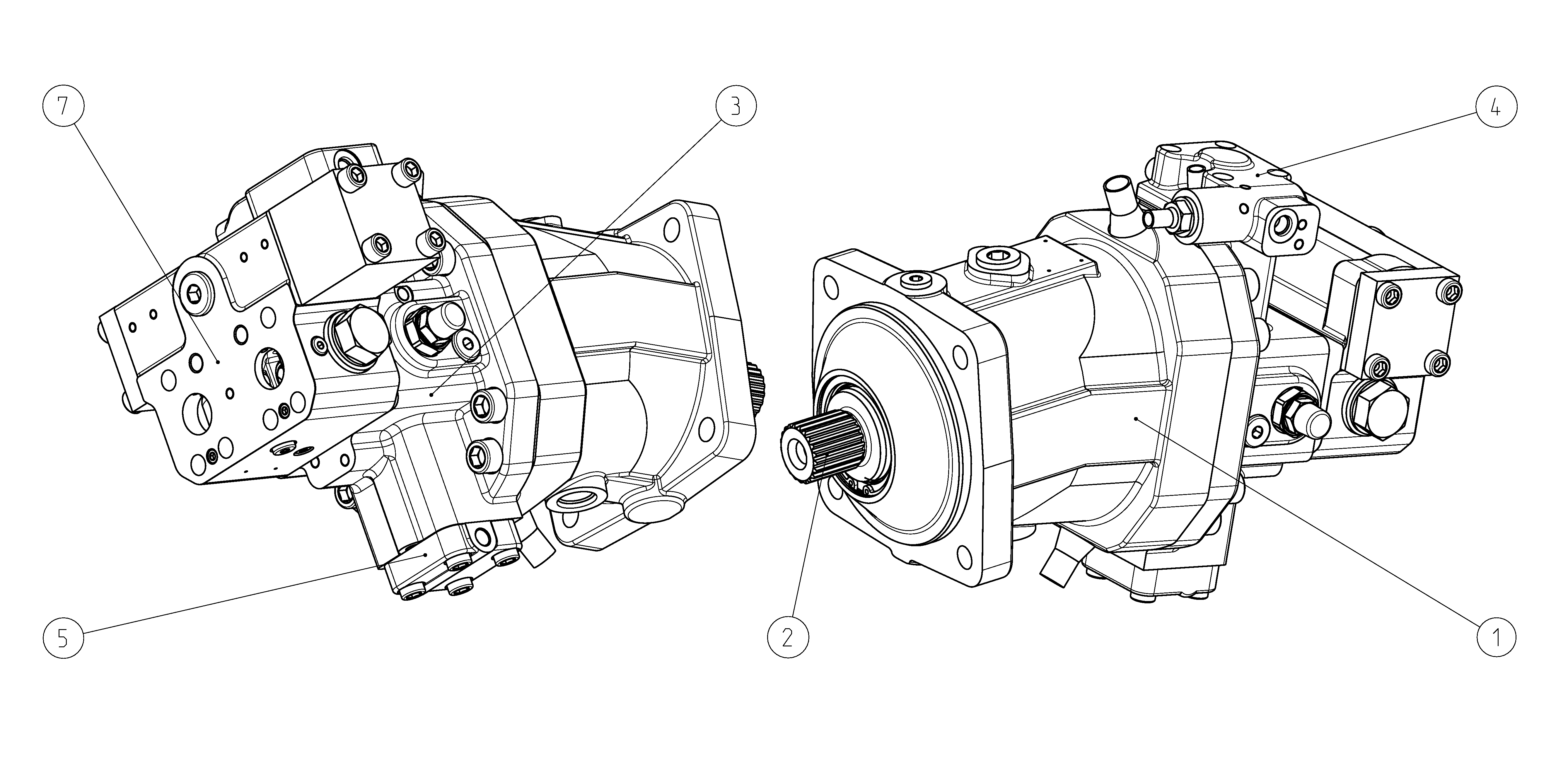

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902210786 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902077372 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902210787 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902088829 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902210789 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902113505 | BRAKE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 160 | 160 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch ΔpSt = 25 bar | HD2 |
| Druckregelung (nur für HD und EP) | Druckregelung fest eingestellt | D |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 4-Loch | B |
| Arbeitsanschluss | Anschlussplatte mit 1-stufigen Druckbegrenzungsventilen (vorgesteuert) zum Anbau eines Gegenhalteventils MHB Gegenhalteventil angebaut 8 | 388 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
| Standard-/Sonderausführung | Sonderausführung | -S |
