Einheit · AXIAL-PISTON MOTOR
A6VE55HA2U1X/63W-VZL0170PA-SR902217597
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VE55HA2U1X/63W-VZL0170PA-S, Materialnummer R902217597. Nenngröße: NG 55. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Regel- und Verstelleinrichtung: Automatische Verstellung, hochdruckabhängig mit Druckanstieg Δp = 100 bar (HA2). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B hinten Spül- und Speisedruckventil angebaut 7 (017). Regelbeginn: bei Vg min (Standard bei HA) (A). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902217597
- Typschlüssel
- A6VE55HA2U1X/63W-VZL0170PA-S
- Gruppe
- A6VE 55
- Ausgabe
- 06/2020

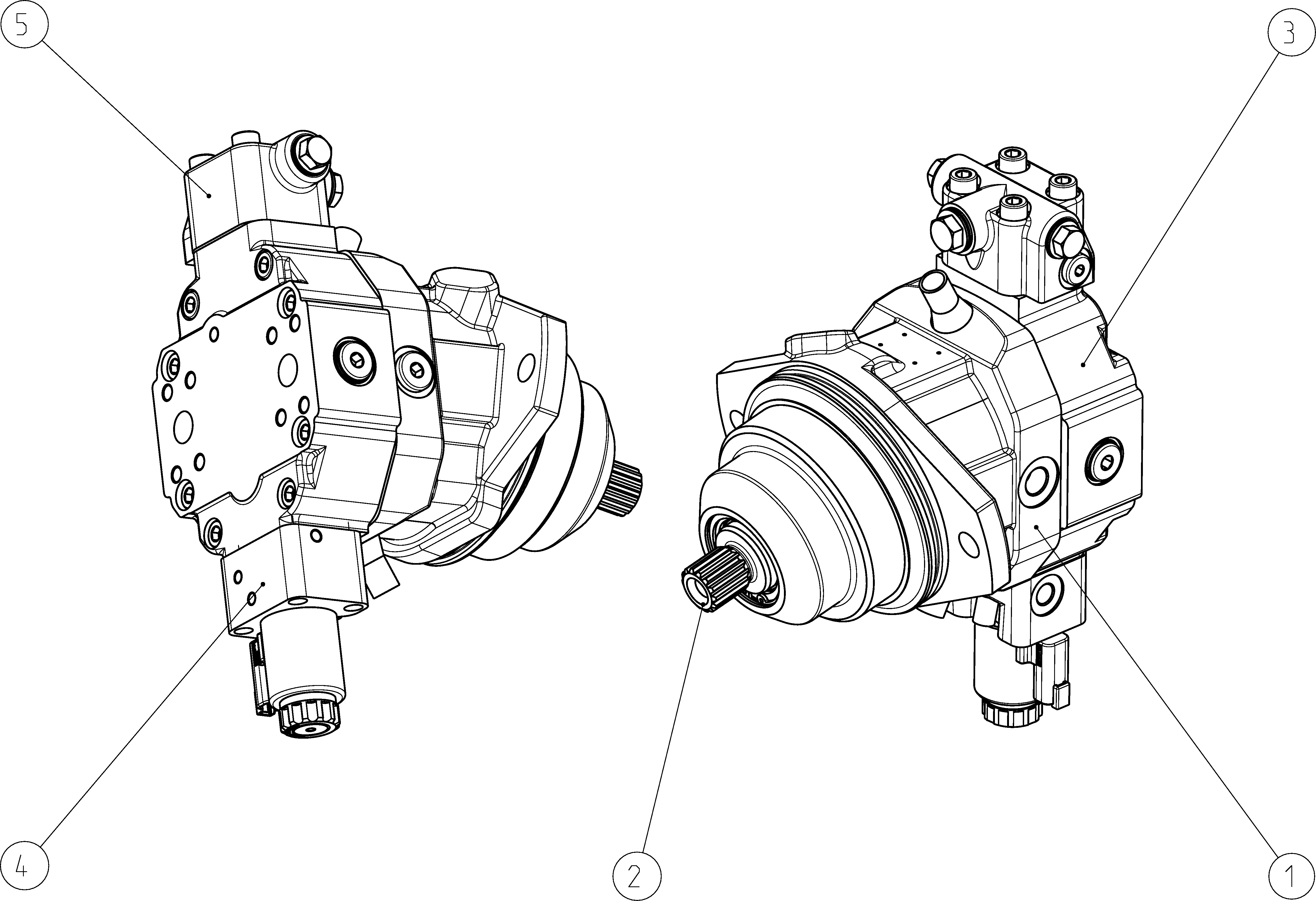

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902158765 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R909603915 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902238372 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902216299 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902241032 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Nenngröße (NG) | 55 | 55 |
| Regel- und Verstelleinrichtung | Automatische Verstellung, hochdruckabhängig mit Druckanstieg Δp = 100 bar | HA2 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B hinten Spül- und Speisedruckventil angebaut 7 | 017 |
| Regelbeginn | bei Vg min (Standard bei HA) | A |
| Standard-/Sonderausführung | Sonderausführung | -S |
