Einheit · AXIAL-PISTON PUMP
A4FO22/32R-NSC12K02R902217841
Axialkolbenpumpe Bosch Rexroth Baureihe A4FO, Typschlüssel A4FO22/32R-NSC12K02, Materialnummer R902217841. Nenngröße: NG 22. Axialkolbeneinheit: Schrägscheibenbauart, konstant (A4F). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle 280: Zahnwelle ANSI B92.1a (S). Anbauflansch: SAE J744, 2-Loch (C). Arbeitsanschluss: SAE Druck- und Sauganschluss seitlich, gegenüberliegend (12).
- Nummer
- R902217841
- Typschlüssel
- A4FO22/32R-NSC12K02
- Gruppe
- A4FO 22
- Ausgabe
- 06/2020

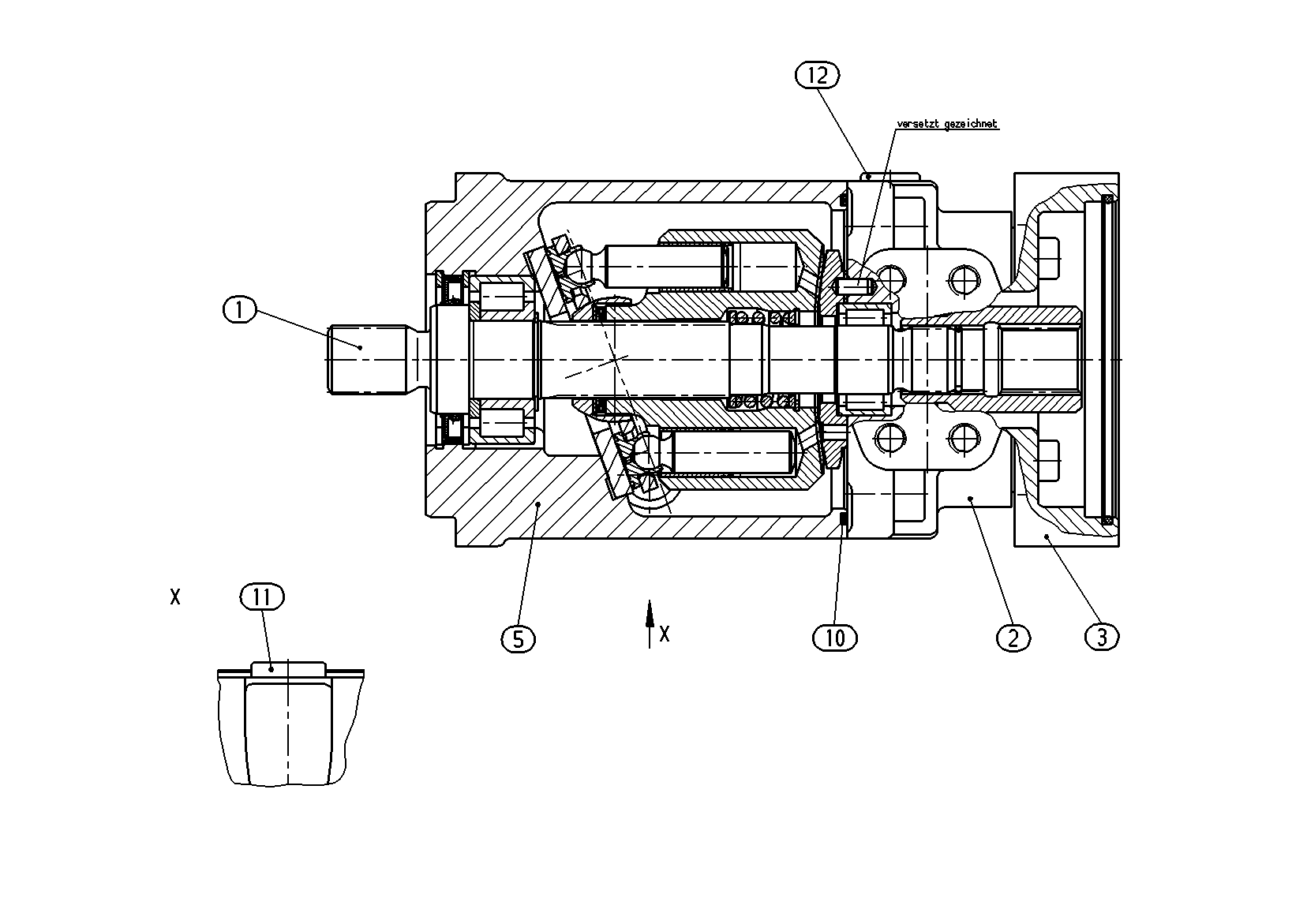

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902195123 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| 2 | R909429536 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | |
| R909600739 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| 5 | R902025850 | HOUSING | 1 | |
| R909154589 | O-RINGD | 1 | ||
| 11 | R909153815 | SCREW PLUGD | 2 | |
| R909151979 | SCREW PLUGD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant | A4F |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 22 | 22 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle 280 | Zahnwelle ANSI B92.1a | S |
| Anbauflansch | SAE J744, 2-Loch | C |
| Arbeitsanschluss | SAE Druck- und Sauganschluss seitlich, gegenüberliegend | 12 |
