Einheit · AXIAL-PISTON PUMP

A4VG085DA2DP001/40MRND6V82FC4S7AS00-YR902217858

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG085DA2DP001/40MRND6V82FC4S7AS00-Y, Materialnummer R902217858. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 24 V (DA2). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): DA-Regelventil fest eingestellt (1). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle 1 3/8 in 21T 16/32DP ANSI B92.1a–1976 (V8). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° rechts) (2).

Nummer
R902217858
Typschlüssel
A4VG085DA2DP001/40MRND6V82FC4S7AS00-Y
Gruppe
A4VG 85
Ausgabe
01/2020

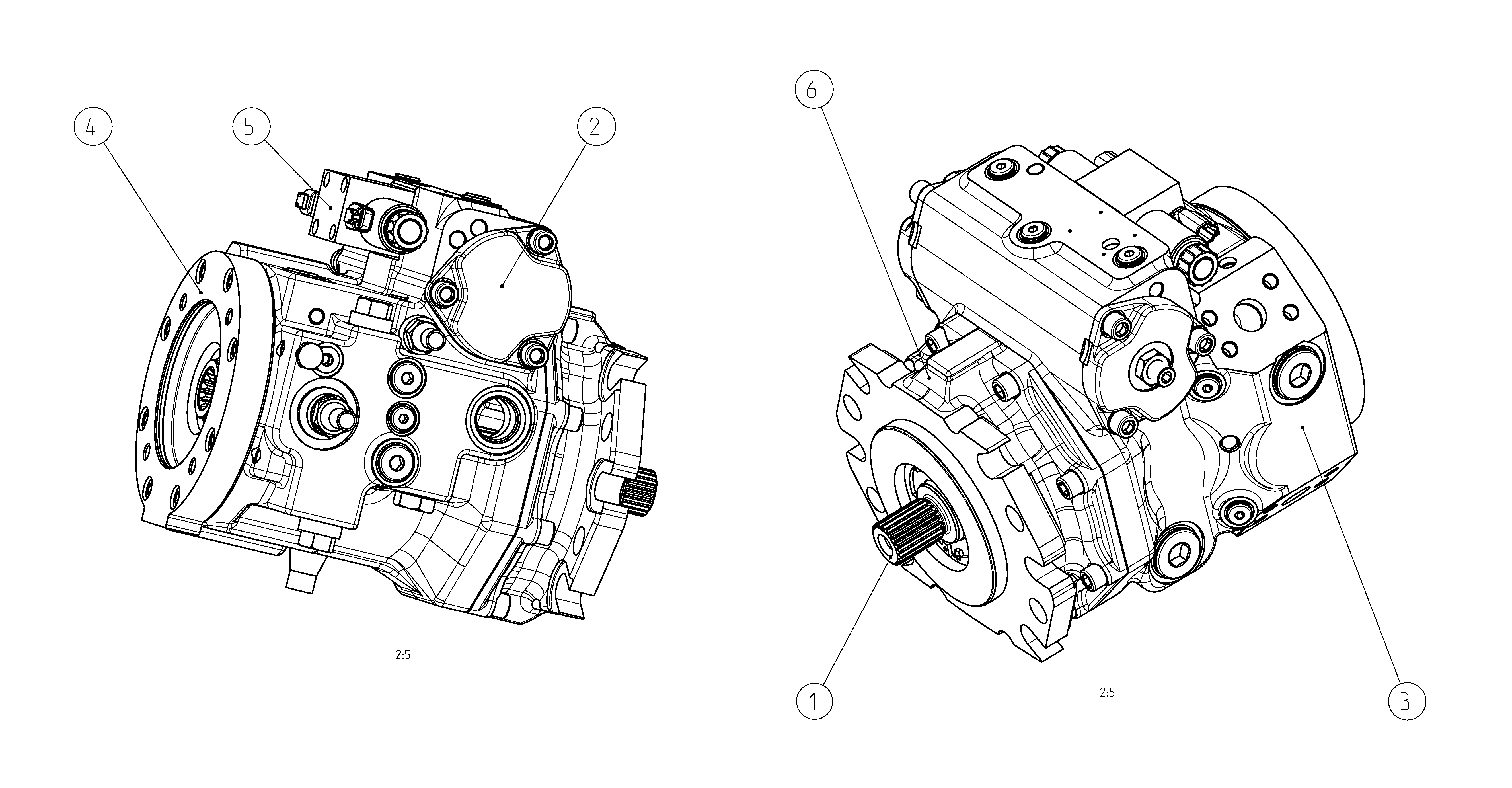

A4VG085DA2DP001/40MRND6V82FC4S7AS00-Y — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902213158ROTARY GROUP Stückliste der Baugruppe →L1
R902114345CONTROL Stückliste der Baugruppe →L1
R902222609PUMP HOUSING Stückliste der Baugruppe →L1
R902188035INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902190680CONTROL MODULE Stückliste der Baugruppe →L1
R902213160BEARING FLANGE Stückliste der Baugruppe →L1
R902182536CONTROL CARTRIDGE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)85085
Regel- und VerstelleinrichtungAutomatische Verstellung drehzahlabhängig U = 24 VDA2
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig – ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
DA-Regelventil (nur für NG110 und 125)DA-Regelventil fest eingestellt1
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 152-2/4D6
TriebwelleZahnwelle 1 3/8 in 21T 16/32DP ANSI B92.1a–1976V8
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° rechts)2
Speisepumpe und TriebwerkausführungStandard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe StandardF
Durchtrieb127-4 (C) C4 1 1/4 in 14T 12/24DP S7C4S7
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungFilterung in der Saugleitung der SpeisepumpeS
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungStandardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen Standard offen oder geschlossenY

Weitere Ausführungen 1
