Einheit · AXIAL-PISTON PUMP

A4VG110HW8D0000/40MLNC6T11V0000AS00-0R902217920

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG110HW8D0000/40MLNC6T11V0000AS00-0, Materialnummer R902217920. Nenngröße: NG 110. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch wegabhängig, Sechskant-Welle mit Hebel mit Nulllagenschalter (HW8). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 127-2/ (C6). Triebwelle: Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).

Nummer
R902217920
Typschlüssel
A4VG110HW8D0000/40MLNC6T11V0000AS00-0
Gruppe
A4VG 110
Ausgabe
01/2020

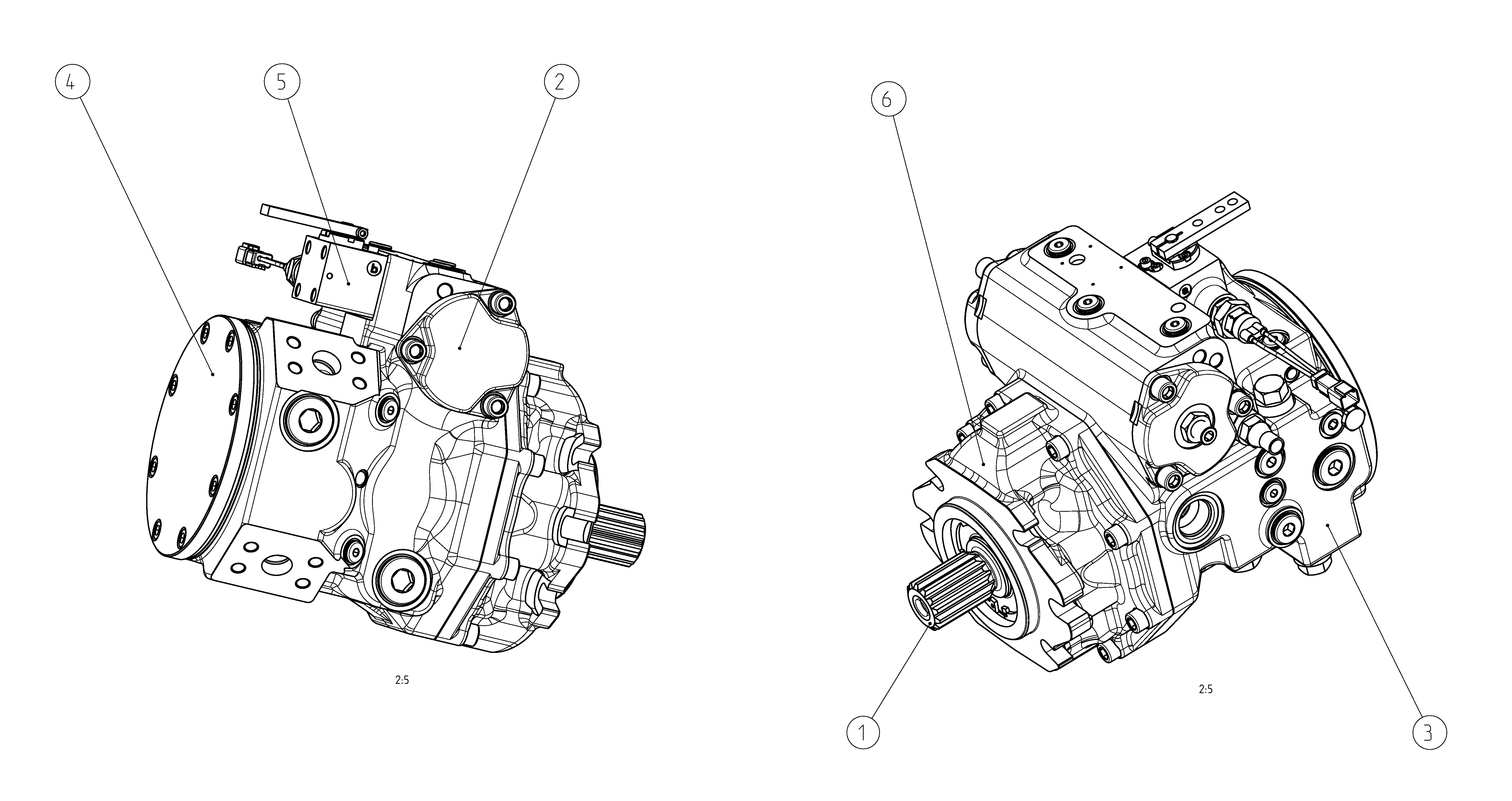

A4VG110HW8D0000/40MLNC6T11V0000AS00-0 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902213402ROTARY GROUP Stückliste der Baugruppe →L1
R902114198CONTROL Stückliste der Baugruppe →L1
R902118621PUMP HOUSING Stückliste der Baugruppe →L1
R902108817INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902215639CONTROL UNIT Stückliste der Baugruppe →L1
R902152675BEARING FLANGE Stückliste der Baugruppe →L1
98R902095817SEAL KIT1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)110110
Regel- und VerstelleinrichtungProportionalverstellung hydraulisch wegabhängig, Sechskant-Welle mit Hebel mit NulllagenschalterHW8
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteOhne Stecker (nur bei rein hydraulischen Verstellungen)0
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 127-2/C6
TriebwelleZahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DPT1
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° links)1
Speisepumpe und TriebwerkausführungHigh-Speed-Triebwerk Speisepumpe integriert, Innenzahnradpumpe StandardV
DurchtriebOhne Durchtrieb0000
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungFilterung in der Saugleitung der SpeisepumpeS
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungStandardausführung0
