Einheit · AXIAL-PISTON PUMP
A11VO130LRCS/10R-NZG12K04R902220295
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel A11VO130LRCS/10R-NZG12K04, Materialnummer R902220295. Nenngröße: NG 130. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (O). Regel- und Verstelleinrichtung: Leistungsregler fest eingestellt, mit Übersteuerung Cross Sensing negative Kennung, mit Load Sensing (LRCS). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle DIN 5480 für Einzel- und Kombipumpe (Z). Anbauflansch: SAE J (SAE 3) (G). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, metrisch mit Profildichtring in Anlehnung an DIN 3852 (12). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP B-B (K04).
- Nummer
- R902220295
- Typschlüssel
- A11VO130LRCS/10R-NZG12K04
- Gruppe
- A11VO 130
- Ausgabe
- 06/2020

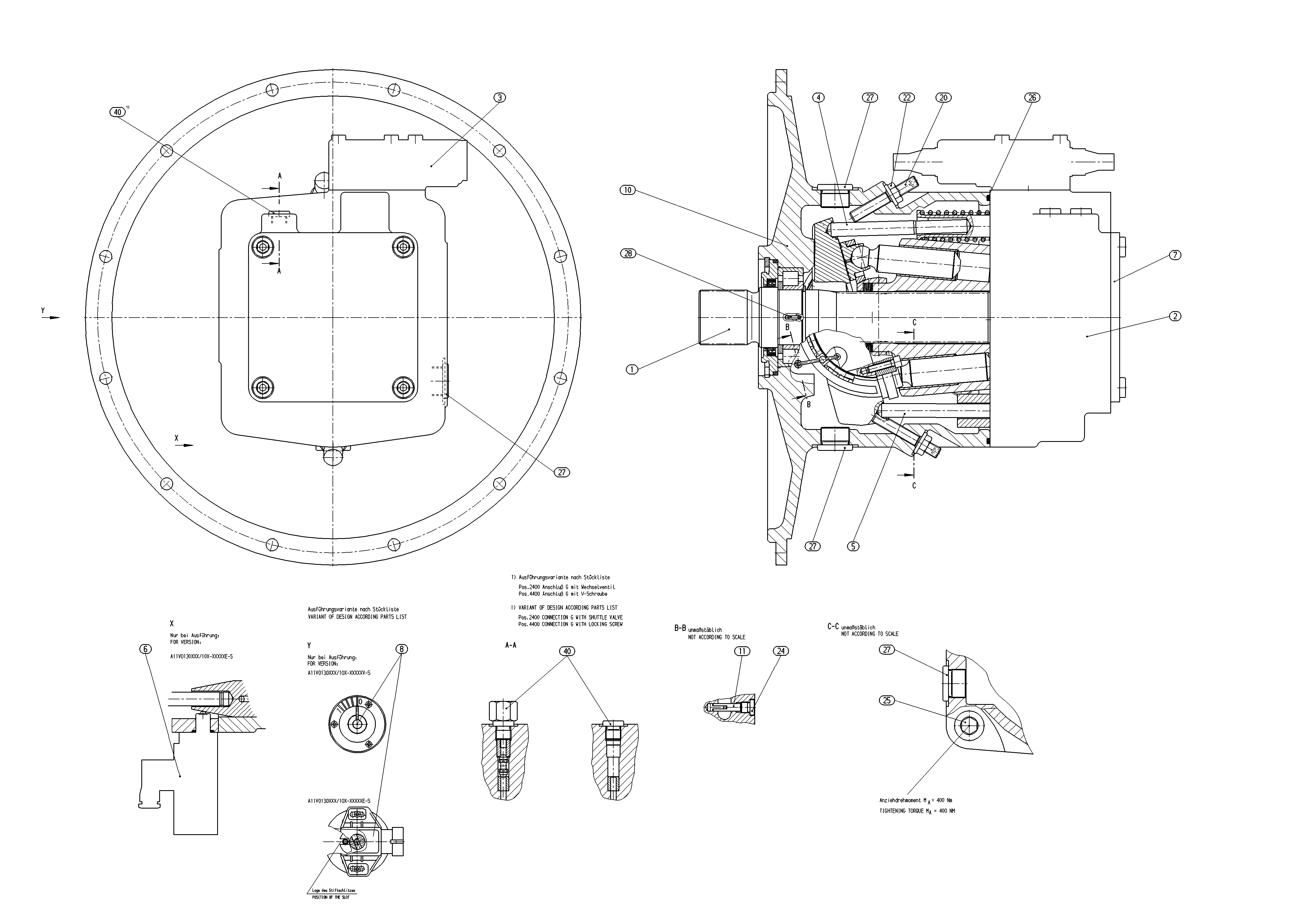

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902041941 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902106699 | CONNECTION PLATE, RL Stückliste der Baugruppe →L | 1 | ||
| R909602919 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| R909601773 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909601775 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909448296 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902089444 | HOUSING | 1 | ||
| R902132714 | PIVOT PIN | 4 | ||
| R909449078 | SETSCREW | 2 | ||
| R909152426 | SEALING NUTD | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909830782 | SOCKET HEAD CAP SCREW | 4 | ||
| R909083835 | O-RINGD | 1 | ||
| R909153891 | SCREW PLUGD | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| 98 | R902095610 | SEAL KITD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A11V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | O |
| Nenngröße (NG) | 130 | 130 |
| Regel- und Verstelleinrichtung | Leistungsregler fest eingestellt, mit Übersteuerung Cross Sensing negative Kennung, mit Load Sensing | LRCS |
| Index | Nenngröße 40 … 130 | 0 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle DIN 5480 für Einzel- und Kombipumpe | Z |
| Anbauflansch | SAE J (SAE 3) | G |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, metrisch mit Profildichtring in Anlehnung an DIN 3852 | 12 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP B-B | K04 |
