Einheit · AXIAL-PISTON PUMP

A4VG210HP1D00B0/40MLNE4T21B0000AD00-0R902220579

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG210HP1D00B0/40MLNE4T21B0000AD00-0, Materialnummer R902220579. Nenngröße: NG 210. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung steuerdruckabhängig p = 6 bis 18 bar hydraulisch (HP1). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Mechanische Hubbegrenzung und Stellkammerdruckanschluss X X (B). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 165-4 (E4). Triebwelle: Zahnwelle ANSI B92.1a–1976 2 in 15T 8/16DP (T2). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).

Nummer
R902220579
Typschlüssel
A4VG210HP1D00B0/40MLNE4T21B0000AD00-0
Gruppe
A4VG 210
Ausgabe
01/2020

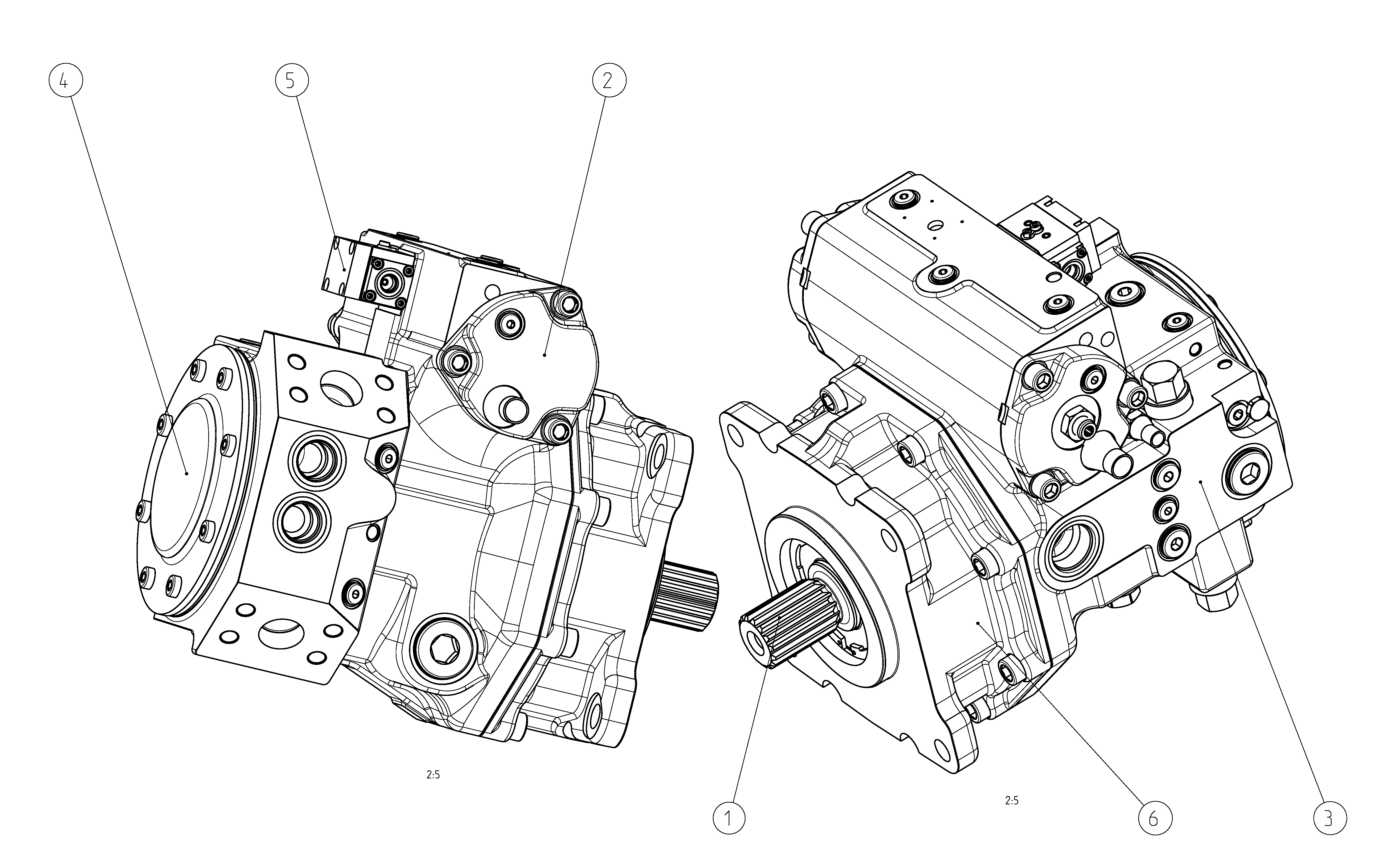

A4VG210HP1D00B0/40MLNE4T21B0000AD00-0 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902222736ROTARY GROUP Stückliste der Baugruppe →L1
R902136674CONTROL Stückliste der Baugruppe →L1
R902210470PUMP HOUSING Stückliste der Baugruppe →L1
R902222552INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902215761CONTROL MODULE Stückliste der Baugruppe →L1
R902132735BEARING FLANGE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)210210
Regel- und VerstelleinrichtungProportionalverstellung steuerdruckabhängig p = 6 bis 18 bar hydraulischHP1
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteOhne Stecker (nur bei rein hydraulischen Verstellungen)0
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionMechanische Hubbegrenzung und Stellkammerdruckanschluss X XB
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 165-4E4
TriebwelleZahnwelle ANSI B92.1a–1976 2 in 15T 8/16DPT2
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° links)1
Speisepumpe und TriebwerkausführungStandard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe großB
DurchtriebOhne Durchtrieb0000
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungFilterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa)D
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungStandardausführung0
