Einheit · AXIAL-PISTON PUMP
A4VG145EP1DP0N0/40ARND6T11FB2S4AD40-0R902222440
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG145EP1DP0N0/40ARND6T11FB2S4AD40-0, Materialnummer R902222440. Nenngröße: NG 145. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch (EP1). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Neutralventil U = 12 V (N). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (F).
- Nummer
- R902222440
- Typschlüssel
- A4VG145EP1DP0N0/40ARND6T11FB2S4AD40-0
- Gruppe
- A4VG 145
- Ausgabe
- 01/2020

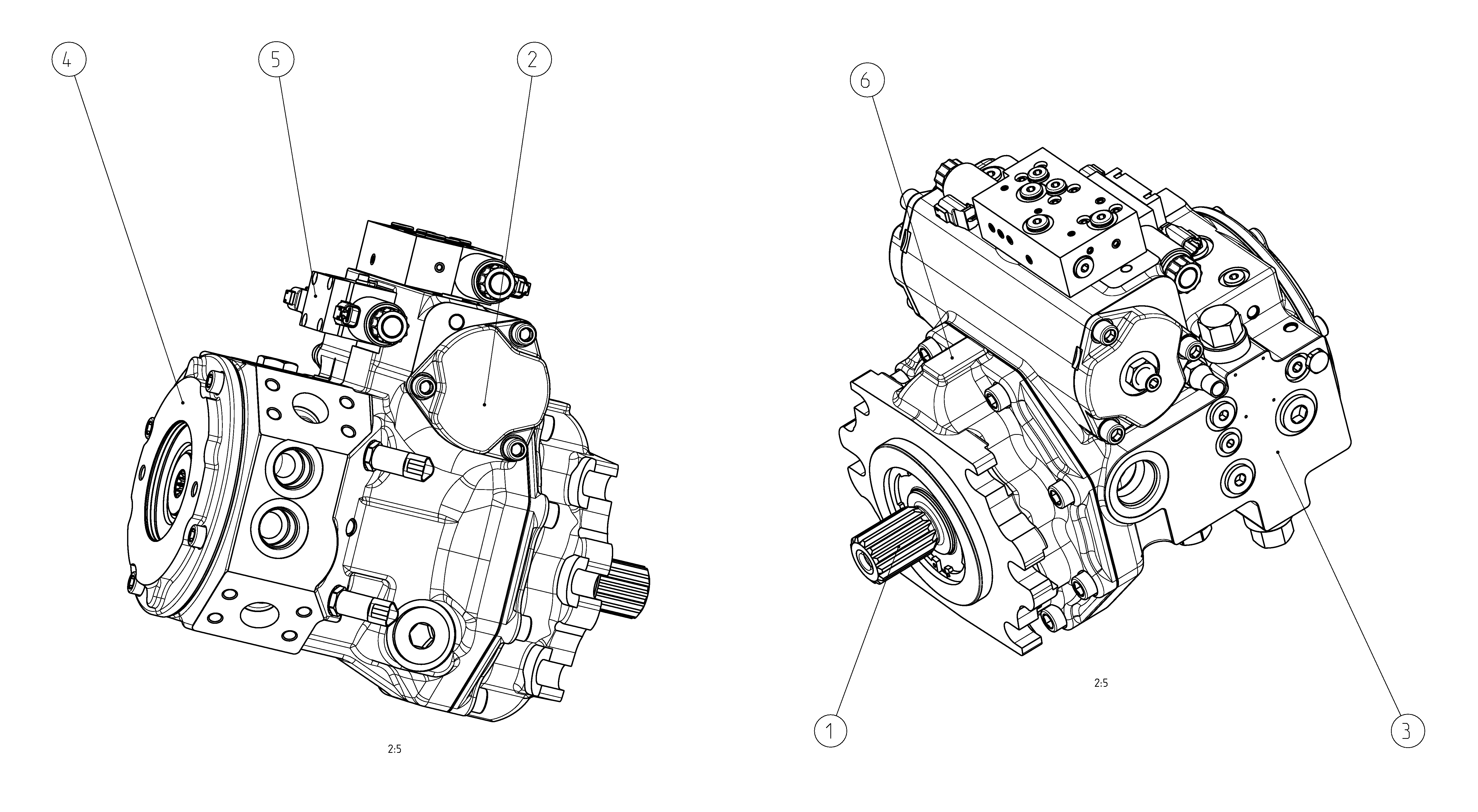

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902201343 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902108532 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902222807 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902213465 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902102341 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902108693 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902215781 | UNLOADING VALVE Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095820 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 145 | 145 |
| Regel- und Verstelleinrichtung | Proportionalverstellung U = 12 V elektrisch | EP1 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Neutralventil U = 12 V | N |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 152-2/4 | D6 |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | F |
| Durchtrieb | 101-2 (B) B2 7/8 in 13T 16/32DP S4 | B2S4 |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
| Drucksensor | Drucksensoren am Messanschlüssen MA und MB (Hochdruck) | 4 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Standardausführung | 0 |
