Einheit · AXIAL-PISTON PUMP
A10VG28EP3D1/10R-XXC11KXX3EP1-SR902227596
Axialkolbenpumpe Bosch Rexroth Baureihe A10VG, Typschlüssel A10VG28EP3D1/10R-XXC11KXX3EP1-S, Materialnummer R902227596. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 300 bar, Höchstdruck 350 bar (A10V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 12 V mit Proportionalmagnet mit Zulauffilterung in (EP3). Druckabschneidung: Druckabschneidung (D). DA-Regelventil für NG28 … 63: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle (R). Anbauflansch: SAE J744 2-Loch (C). Speisepumpe: Ohne integrierte Speisepumpe mit Durchtrieb (K). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochddruckbegrenzungsventil 250 … 320 bar ohne Bypass direktgesteuert, fest eingestellt (3). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) (E). Stecker für Magnete: DEUTSCH-Stecker angegossen, ohne Löschdiode 2-polig, DT04-2P (P). Spülventil: Spülventil SAE-Anschlussbild, metrische Befestigung (1). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902227596
- Typschlüssel
- A10VG28EP3D1/10R-XXC11KXX3EP1-S
- Gruppe
- A10VG 28
- Ausgabe
- 05/2020

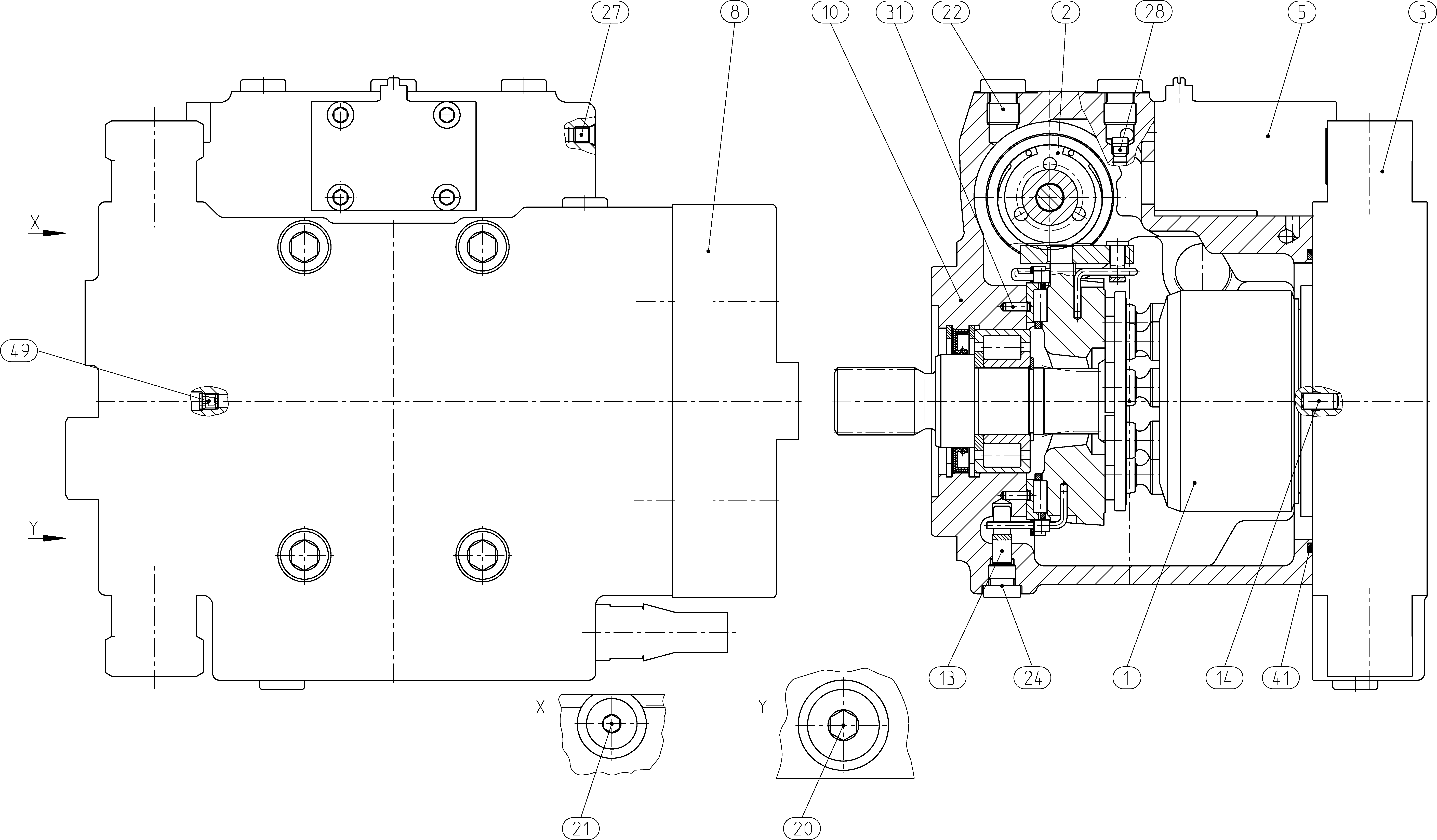

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902224762 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902017520 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902258427 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902128599 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902010631 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 1 | ||
| R913009665 | STRAIGHT PIN | 1 | ||
| R909151694 | SCREW PLUG | 1 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 3 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R909156493 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909086547 | O-RINGD | 1 | ||
| R909156497 | NOZZLE | 1 | ||
| 80 | R902162880 | FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 300 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch U = 12 V mit Proportionalmagnet mit Zulauffilterung in | EP3 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil für NG28 … 63 | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Bei Blick auf Triebwelle | R |
| Anbauflansch | SAE J744 2-Loch | C |
| Speisepumpe | Ohne integrierte Speisepumpe mit Durchtrieb | K |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochddruckbegrenzungsventil 250 … 320 bar ohne Bypass direktgesteuert, fest eingestellt | 3 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) | E |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, ohne Löschdiode 2-polig, DT04-2P | P |
| Spülventil | Spülventil SAE-Anschlussbild, metrische Befestigung | 1 |
| Standard-/Sonderausführung | Sonderausführung | -S |
