Einheit · AXIAL-PISTON PUMP
AA11VO260EP2/11R-NXD07K04T-SR902227615
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel AA11VO260EP2/11R-NXD07K04T-S, Materialnummer R902227615. Nenngröße: NG 260. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (O). Regel- und Verstelleinrichtung: Elektrische Verstellung mit Proportionalmagnet positive Kennung (EP2). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 ‒ 4-Loch (D). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, UNF mit O-Ring in Anlehnung an ISO 11926 (07). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP B-B (K04). Standard-/Sonderausführung: Sonderausführung (S).
- Nummer
- R902227615
- Typschlüssel
- AA11VO260EP2/11R-NXD07K04T-S
- Gruppe
- A11VO 260
- Ausgabe
- 06/2020

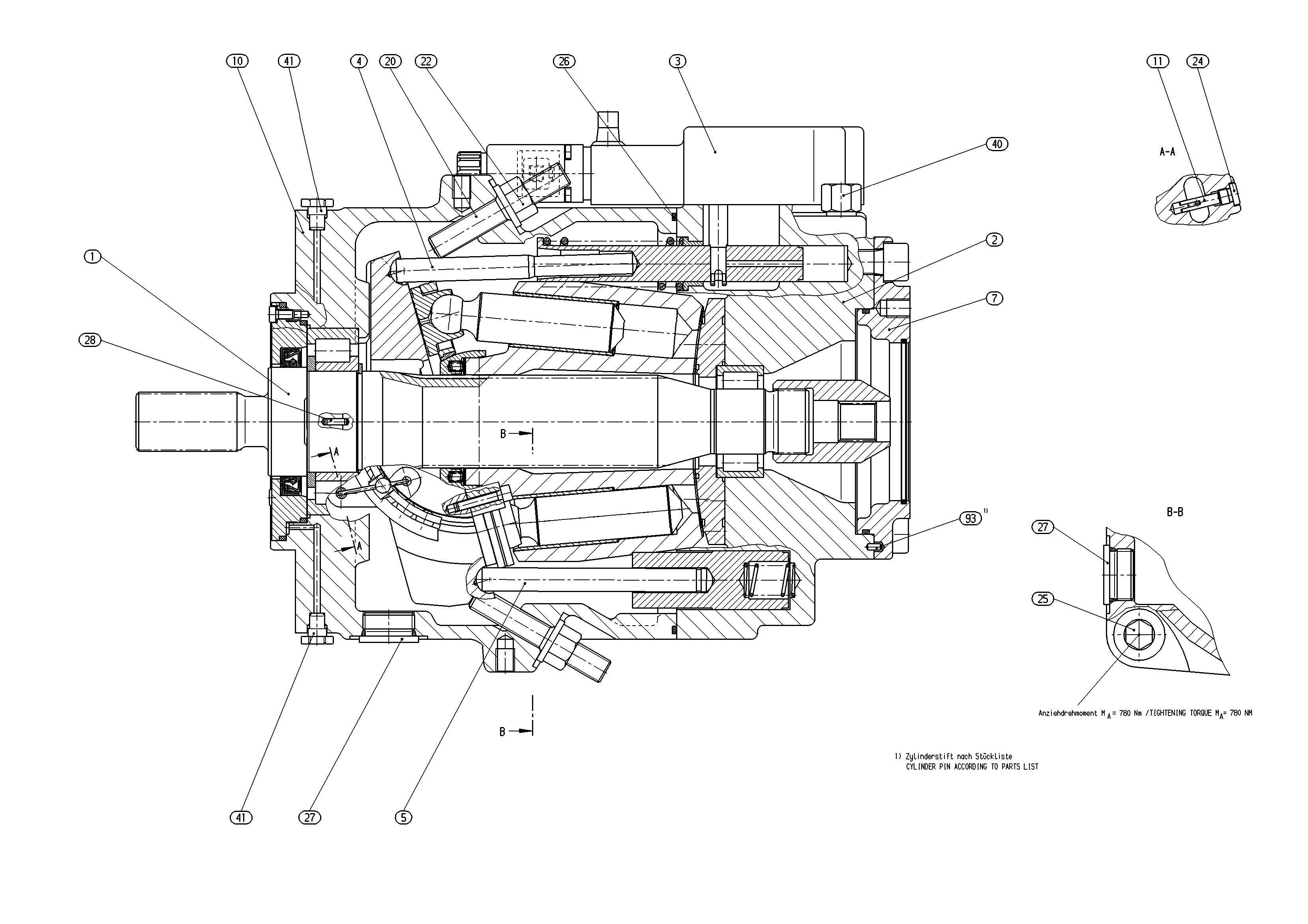

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902100506 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902039480 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902099594 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| R909600261 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909600300 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902033822 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902094198 | HOUSING | 1 | ||
| R902132714 | PIVOT PIN | 4 | ||
| R909921095 | SETSCREW | 2 | ||
| R909153328 | SEALING NUT | 2 | ||
| R909153364 | SCREW PLUG | 4 | ||
| R909831387 | SOCKET HEAD CAP SCREW | 4 | ||
| R909831133 | O-RING | 1 | ||
| R909153378 | SCREW PLUG | 1 | ||
| R913016375 | SLOTTED SPRING PIN | 2 | ||
| R902220058 | SHUTTLE VALVE Stückliste der Baugruppe →L | 1 | ||
| R902600612 | BLEEDER VALVE | 2 | ||
| R909084140 | STRAIGHT PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A11V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | O |
| Nenngröße (NG) | 260 | 260 |
| Regel- und Verstelleinrichtung | Elektrische Verstellung mit Proportionalmagnet positive Kennung | EP2 |
| Index | Nenngröße 145 … 260 | 1 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 ‒ 4-Loch | D |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, UNF mit O-Ring in Anlehnung an ISO 11926 | 07 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP B-B | K04 |
| Standard-/Sonderausführung | Sonderausführung | S |
