Einheit · AXIAL-PISTON PUMP

A4VG085EP2DP0T0/40MLNC6T11FB2S4AB00-YR902229087

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG085EP2DP0T0/40MLNC6T11FB2S4AB00-Y, Materialnummer R902229087. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 24 V (EP2). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Stellkammerdruckanschluss X X (T). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 127-2/ (C6). Triebwelle: Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).

Nummer
R902229087
Typschlüssel
A4VG085EP2DP0T0/40MLNC6T11FB2S4AB00-Y
Gruppe
A4VG 85
Ausgabe
01/2020

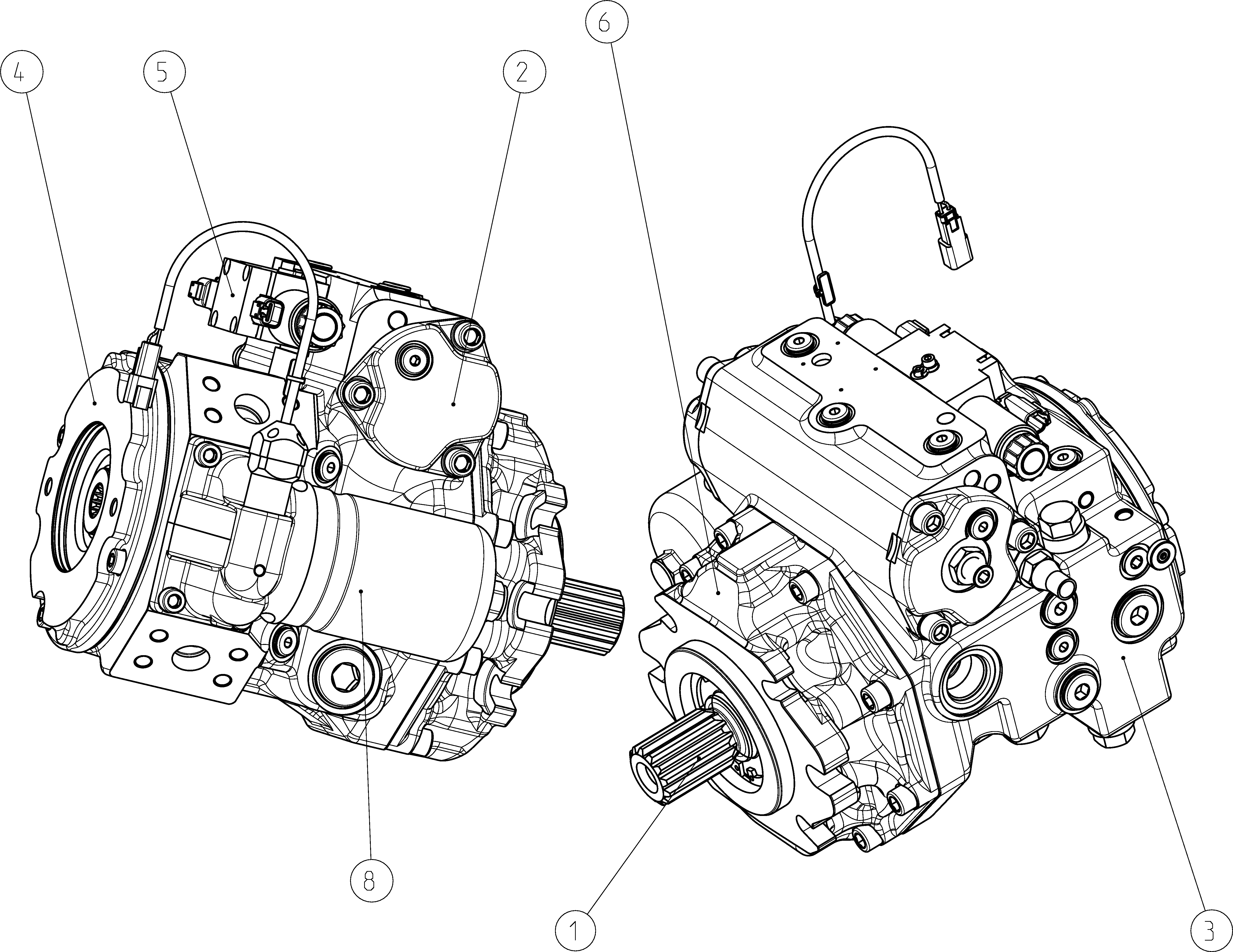

A4VG085EP2DP0T0/40MLNC6T11FB2S4AB00-Y — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902199808ROTARY GROUP Stückliste der Baugruppe →L1
R902118886CONTROL Stückliste der Baugruppe →L1
R902167144PUMP HOUSING Stückliste der Baugruppe →L1
R902146618INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902139274CONTROL MODULE Stückliste der Baugruppe →L1
R902201486BEARING FLANGE Stückliste der Baugruppe →L1
R902133257MOUNTABLE FILTER Stückliste der Baugruppe →L1
98R902095816SEAL KIT1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)85085
Regel- und VerstelleinrichtungProportionalverstellung elektrisch U = 24 VEP2
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig – ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionStellkammerdruckanschluss X XT
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 127-2/C6
TriebwelleZahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DPT1
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° links)1
Speisepumpe und TriebwerkausführungStandard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe StandardF
Durchtrieb101-2 (B) B2 7/8 in 13T 16/32DP S4B2S4
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungAnbaufilter mit Kaltstartventil und elektrischer Verschmutzungsanzeige – DEUTSCH-SteckerB
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungStandardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen Standard offen oder geschlossenY

Weitere Ausführungen 1
