Einheit · AXIAL-PISTON MOTOR

A6VM150HA1T30001G/71MWV0R4A18W0-0R902229272

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM150HA1T30001G/71MWV0R4A18W0-0, Materialnummer R902229272. Nenngröße: NG 150. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung mit minimalem Druckanstieg Δp ≤ ca.10 bar hochdruckabhängig, positive Kennung (HA1). Druckregelung/Übersteuerung: Übersteuerung hydraulisch ferngesteuert, proportional der Verstellungen HA1 und HA2 (T3). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Kurz lang (G). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 180-4 (R4).

Nummer
R902229272
Typschlüssel
A6VM150HA1T30001G/71MWV0R4A18W0-0
Gruppe
A6VM 150
Ausgabe
06/2020

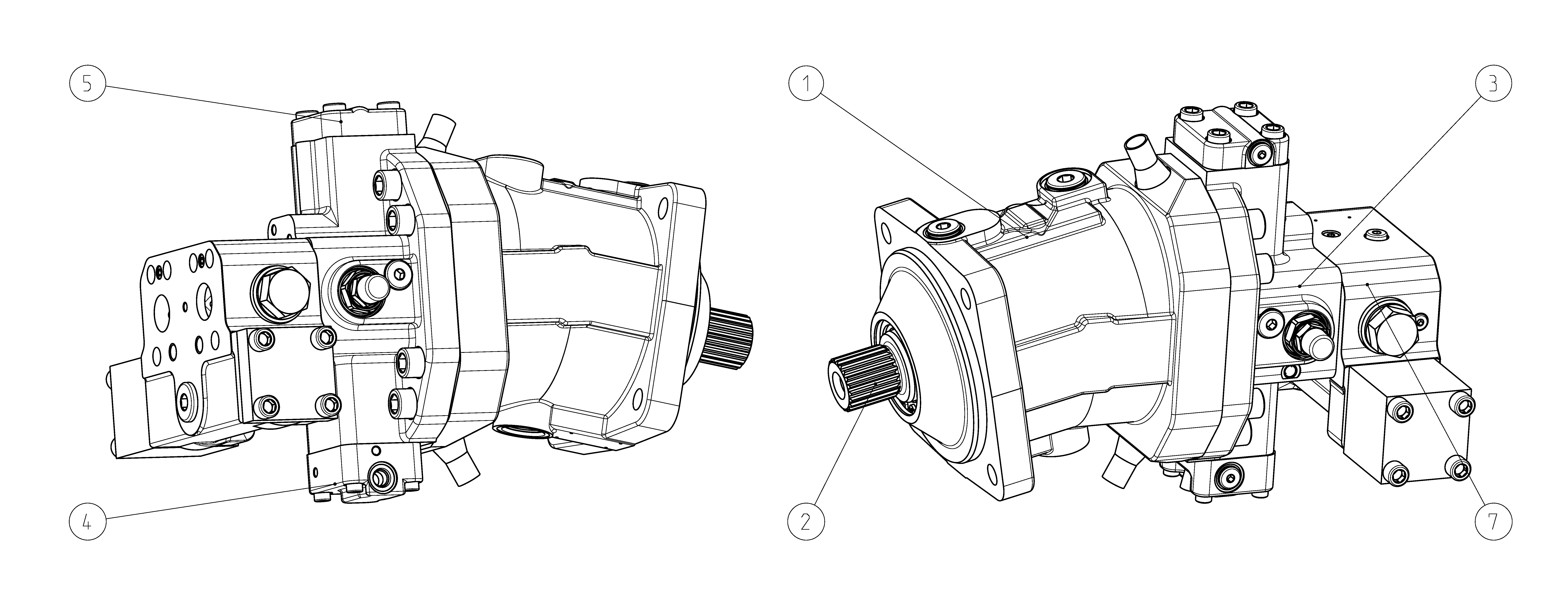

A6VM150HA1T30001G/71MWV0R4A18W0-0 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902230359HOUSING Stückliste der Baugruppe →L1
R902132104ROTARY GROUP Stückliste der Baugruppe →L1
R902216089COVER PLATE Stückliste der Baugruppe →L1
R902126908CONTROL PART Stückliste der Baugruppe →L1
R902206704COVER Stückliste der Baugruppe →L1
R902197391BRAKE VALVE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartMotorM
Nenngröße (NG)150150
Regel- und VerstelleinrichtungAutomatische Verstellung mit minimalem Druckanstieg Δp ≤ ca.10 bar hochdruckabhängig, positive KennungHA1
Druckregelung/ÜbersteuerungÜbersteuerung hydraulisch ferngesteuert, proportional der Verstellungen HA1 und HA2T3
Stecker für MagneteOhne Stecker (nur bei rein hydraulischen Verstellungen)0
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
StellzeitdämpfungDämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil1
Einstellbereich für SchluckvolumenKurz langG
BaureiheBaureihe 7, Index 1 (Nenndruck 450 bar)71
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle, wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 180-4R4
TriebwelleZahnwelle DIN 5480 W45×2×21×9gA1
ArbeitsanschlussAnschlussplatte zum Anbau eines Gegenhalteventils, mit 1-stufigem Druckbegrenzungsventil (vorgesteuert) BVD258
VentilMit Gegenhalteventil BVD/BVE angebautW
DrehzahlsensorOhne Drehzahlsensor0
Standard-/SonderausführungStandardausführung0
