Einheit · AXIAL-PISTON PUMP
A4VG56DWDM1/32L-NAC02F013D-SR902229422
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG56DWDM1/32L-NAC02F013D-S, Materialnummer R902229422. Nenngröße: NG 56. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung (D). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle DIN 5480 für Kombinationspumpe – 1. Pumpe (A). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 82-2 (A) 5/8 in 9T 16/32DP (01). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochddruckbegrenzungsventil 250 … 420 bar ohne Bypass direktgesteuert, fest eingestellt (3). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) (D).
- Nummer
- R902229422
- Typschlüssel
- A4VG56DWDM1/32L-NAC02F013D-S
- Gruppe
- A4VG 56
- Ausgabe
- 12/2019

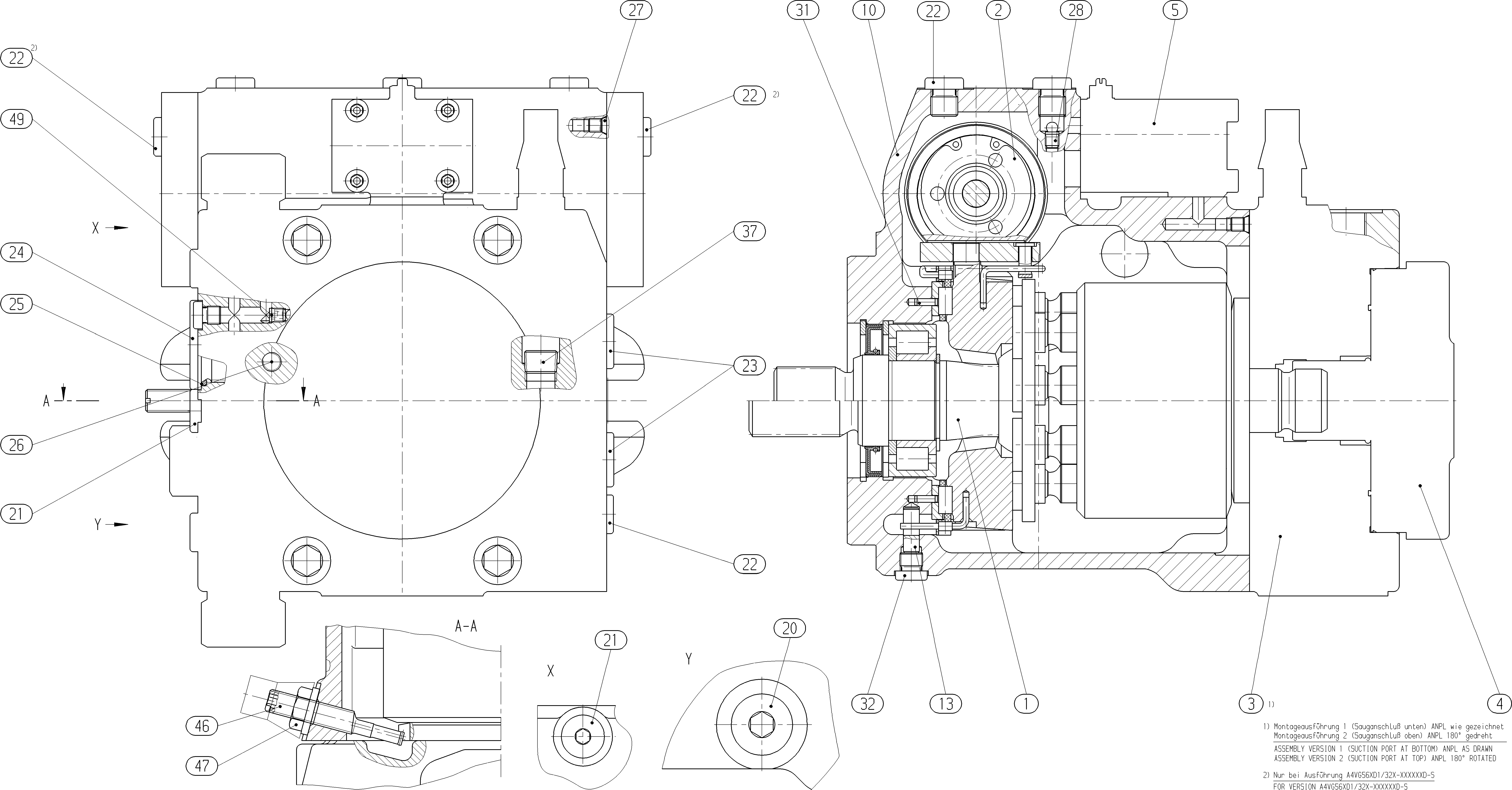

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909607706 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902014557 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909609355 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909606385 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902042768 | CONTROL UNIT Stückliste der Baugruppe →L | 1 | ||
| R902029526 | HOUSING | 1 | ||
| R902132713 | PIVOT PIN | 1 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R909151979 | SCREW PLUGD | 2 | ||
| R909151692 | SCREW PLUGD | 4 | ||
| R909153815 | SCREW PLUGD | 2 | ||
| R909083228 | SCREW PLUG | 1 | ||
| R909086731 | O-RINGD | 1 | ||
| R909153572 | SCREW PLUG | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R909156493 | NOZZLE | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909087912 | SCREW PLUG | 1 | ||
| R909435856 | ECCENTRIC SCREW | 1 | ||
| R909153271 | SEALING NUTD | 1 | ||
| R909831347 | PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 56 | 56 |
| Druckabschneidung | Druckabschneidung | D |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle DIN 5480 für Kombinationspumpe – 1. Pumpe | A |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 82-2 (A) 5/8 in 9T 16/32DP | 01 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochddruckbegrenzungsventil 250 … 420 bar ohne Bypass direktgesteuert, fest eingestellt | 3 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
| Standard-/Sonderausführung | Sonderausführung | -S |
