Einheit · AXIAL-PISTON PUMP

A4VG145EP1AP000/40MRND6T32FB1S7AX00-SR902231105

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG145EP1AP000/40MRND6T32FB1S7AX00-S, Materialnummer R902231105. Nenngröße: NG 145. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch (EP1). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle ANSI B92.1a–1976 2 1/4 in 17T 8/16DP (T3). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° rechts) (2). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (F).

Nummer
R902231105
Typschlüssel
A4VG145EP1AP000/40MRND6T32FB1S7AX00-S
Gruppe
A4VG 145
Ausgabe
01/2020

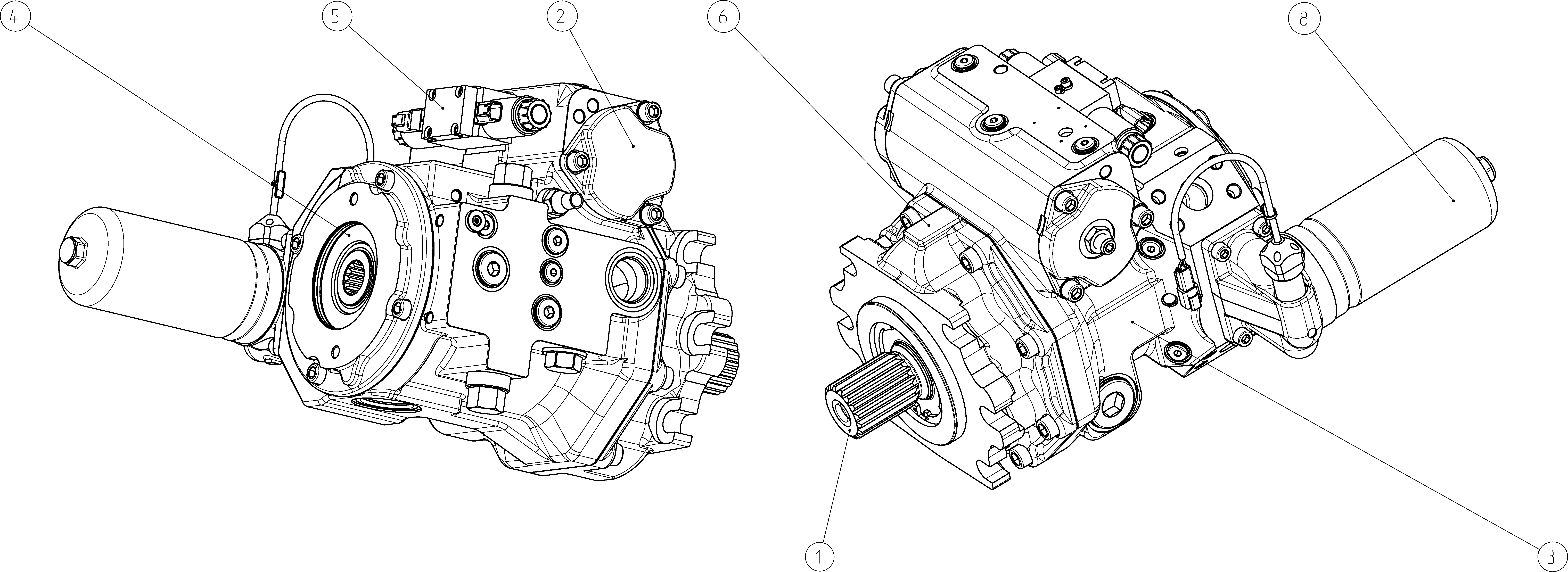

A4VG145EP1AP000/40MRND6T32FB1S7AX00-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902226904ROTARY GROUP Stückliste der Baugruppe →L1
R902108532CONTROL Stückliste der Baugruppe →L1
R902230880PUMP HOUSING Stückliste der Baugruppe →L1
R902236839INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902102341CONTROL MODULE Stückliste der Baugruppe →L1
R902108693BEARING FLANGE Stückliste der Baugruppe →L1
R902236733MOUNTABLE FILTER Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)145145
Regel- und VerstelleinrichtungProportionalverstellung U = 12 V elektrischEP1
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig – ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 152-2/4D6
TriebwelleZahnwelle ANSI B92.1a–1976 2 1/4 in 17T 8/16DPT3
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° rechts)2
Speisepumpe und TriebwerkausführungStandard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe StandardF
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungSonderausführungS
