Einheit · AXIAL-PISTON PUMP

A4VG210EP2DP0B0/40MLNE4T31FB1S4AB00-SR902231410

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG210EP2DP0B0/40MLNE4T31FB1S4AB00-S, Materialnummer R902231410. Nenngröße: NG 210. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 24 V (EP2). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Mechanische Hubbegrenzung und Stellkammerdruckanschluss X X (B). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 165-4 (E4). Triebwelle: Zahnwelle ANSI B92.1a–1976 2 1/4 in 17T 8/16DP (T3). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).

Nummer
R902231410
Typschlüssel
A4VG210EP2DP0B0/40MLNE4T31FB1S4AB00-S
Gruppe
A4VG 210
Ausgabe
01/2020

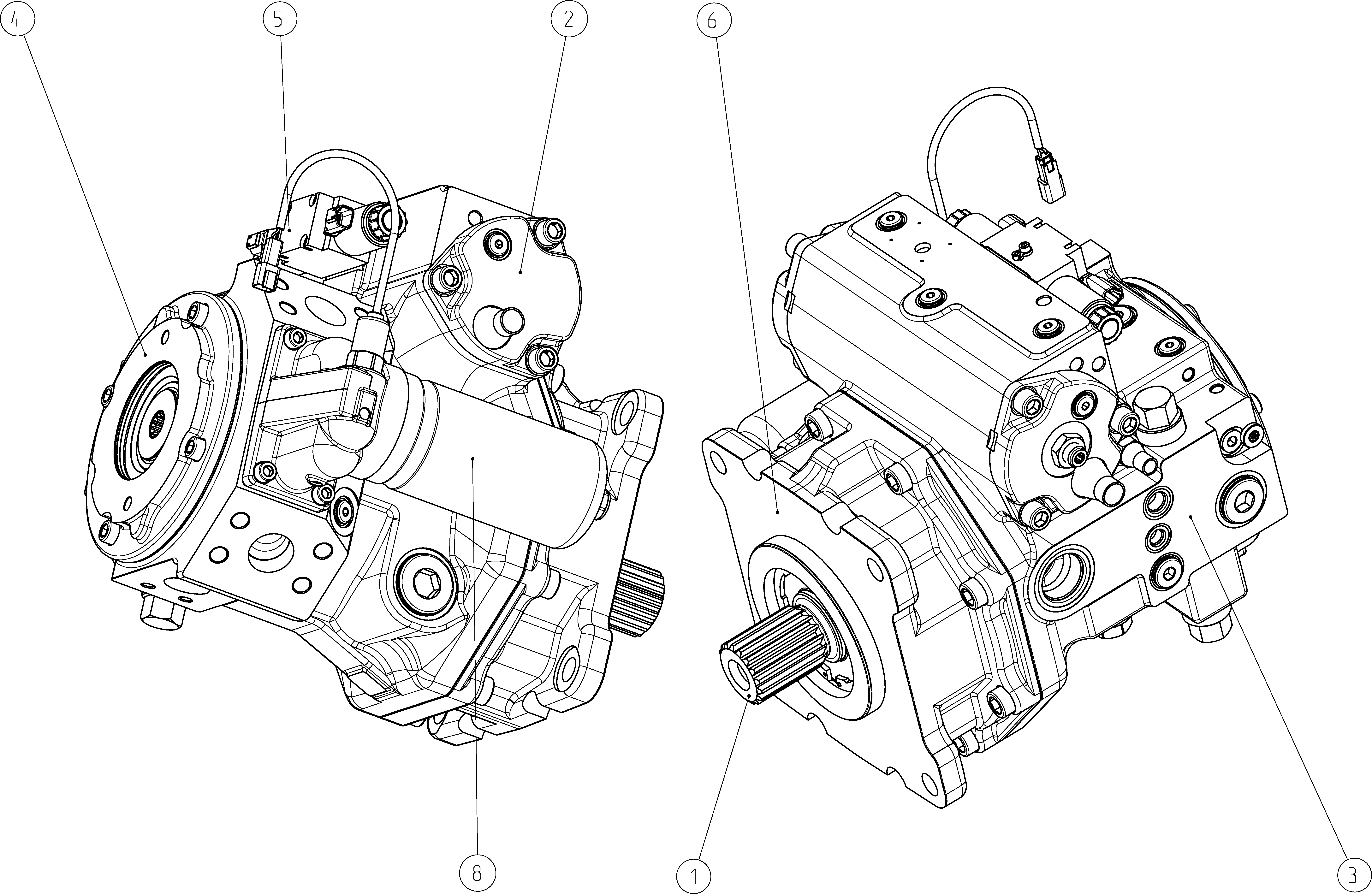

A4VG210EP2DP0B0/40MLNE4T31FB1S4AB00-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902205250ROTARY GROUP Stückliste der Baugruppe →L1
R902136674CONTROL Stückliste der Baugruppe →L1
R902250085PUMP HOUSING Stückliste der Baugruppe →L1
R902230654INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902120697CONTROL MODULE Stückliste der Baugruppe →L1
R902132735BEARING FLANGE Stückliste der Baugruppe →L1
R902246841MOUNTABLE FILTER Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)210210
Regel- und VerstelleinrichtungProportionalverstellung elektrisch U = 24 VEP2
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig – ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionMechanische Hubbegrenzung und Stellkammerdruckanschluss X XB
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 165-4E4
TriebwelleZahnwelle ANSI B92.1a–1976 2 1/4 in 17T 8/16DPT3
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° links)1
Speisepumpe und TriebwerkausführungStandard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe StandardF
Durchtrieb101-2 (B) B1 7/8 in 13T 16/32DP S4B1S4
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungAnbaufilter mit Kaltstartventil und elektrischer Verschmutzungsanzeige – DEUTSCH-SteckerB
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungSonderausführungS
