Einheit · AXIAL-PISTON PUMP
A4VG065EP4DP000/40ARNC6S72BA2S2AD00-0R902232515
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG065EP4DP000/40ARNC6S72BA2S2AD00-0, Materialnummer R902232515. Nenngröße: NG 65. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch mit manueller Übersteuerung und Federrückzug U = 24 V (EP4). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 127-2/ (C6). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° rechts) (2). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe groß (B). Durchtrieb: 82-2 (A) A2 5/8 in 9T 16/32DP S2 (A2S2).
- Nummer
- R902232515
- Typschlüssel
- A4VG065EP4DP000/40ARNC6S72BA2S2AD00-0
- Gruppe
- A4VG 65
- Ausgabe
- 01/2020

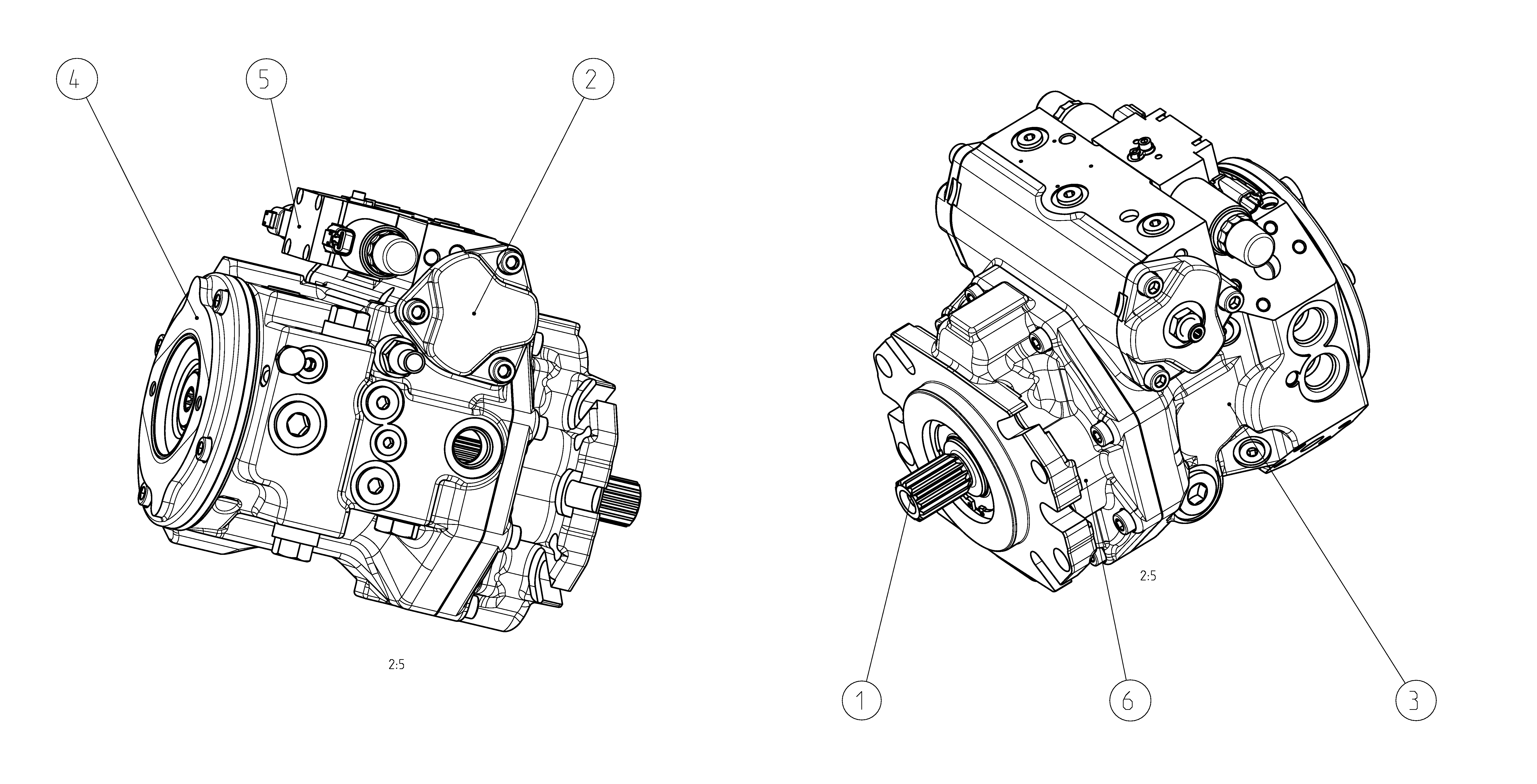

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902226946 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902121263 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902230657 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902230685 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902215889 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902230638 | BEARING FLANGE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 65 | 065 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch mit manueller Übersteuerung und Federrückzug U = 24 V | EP4 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 127-2/ | C6 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° rechts) | 2 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe groß | B |
| Durchtrieb | 82-2 (A) A2 5/8 in 9T 16/32DP S2 | A2S2 |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Standardausführung | 0 |
