Einheit · AXIAL-PISTON MOTOR
AA6VM160EP1D/63W-VSD520DPBR902232537
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VM160EP1D/63W-VSD520DPB, Materialnummer R902232537. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (AA6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode) (EP1). Druckregelung (nur für HD und EP): Druckregelung fest eingestellt (D). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ANSI B92.1a (S). Anbauflansch: SAE J744 - 4-Loch 165-4 (D). Arbeitsanschluss: SAE-Arbeitsanschlüsse ohne Ventil 0 A und B seitlich, gegenüberliegend 52 (520). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B).
- Nummer
- R902232537
- Typschlüssel
- AA6VM160EP1D/63W-VSD520DPB
- Gruppe
- A6VM 160
- Ausgabe
- 07/2020

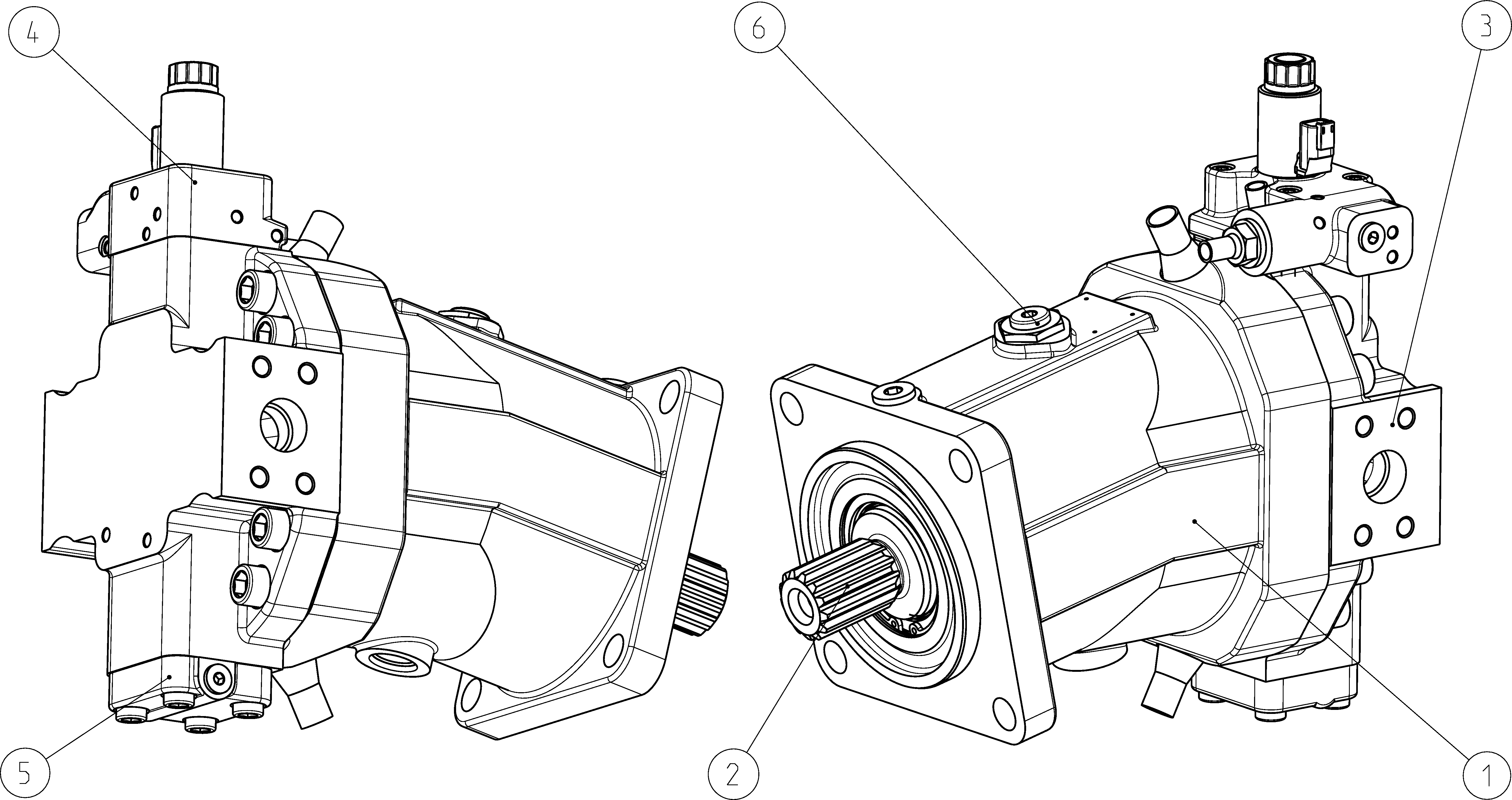

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902217221 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902277881 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902279447 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902182028 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902149310 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902132494 | THREADED REDUCING STUD Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | AA6V |
| Betriebsart | Motor | M |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode) | EP1 |
| Druckregelung (nur für HD und EP) | Druckregelung fest eingestellt | D |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ANSI B92.1a | S |
| Anbauflansch | SAE J744 - 4-Loch 165-4 | D |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse ohne Ventil 0 A und B seitlich, gegenüberliegend 52 | 520 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
