Einheit · AXIAL-PISTON PUMP

A4VG125EP1DP000/40MRNC6T11U0000DE00-YR902232741

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG125EP1DP000/40MRNC6T11U0000DE00-Y, Materialnummer R902232741. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch (EP1). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 127-2/ (C6). Triebwelle: Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1).

Nummer
R902232741
Typschlüssel
A4VG125EP1DP000/40MRNC6T11U0000DE00-Y
Gruppe
A4VG 125
Ausgabe
01/2020

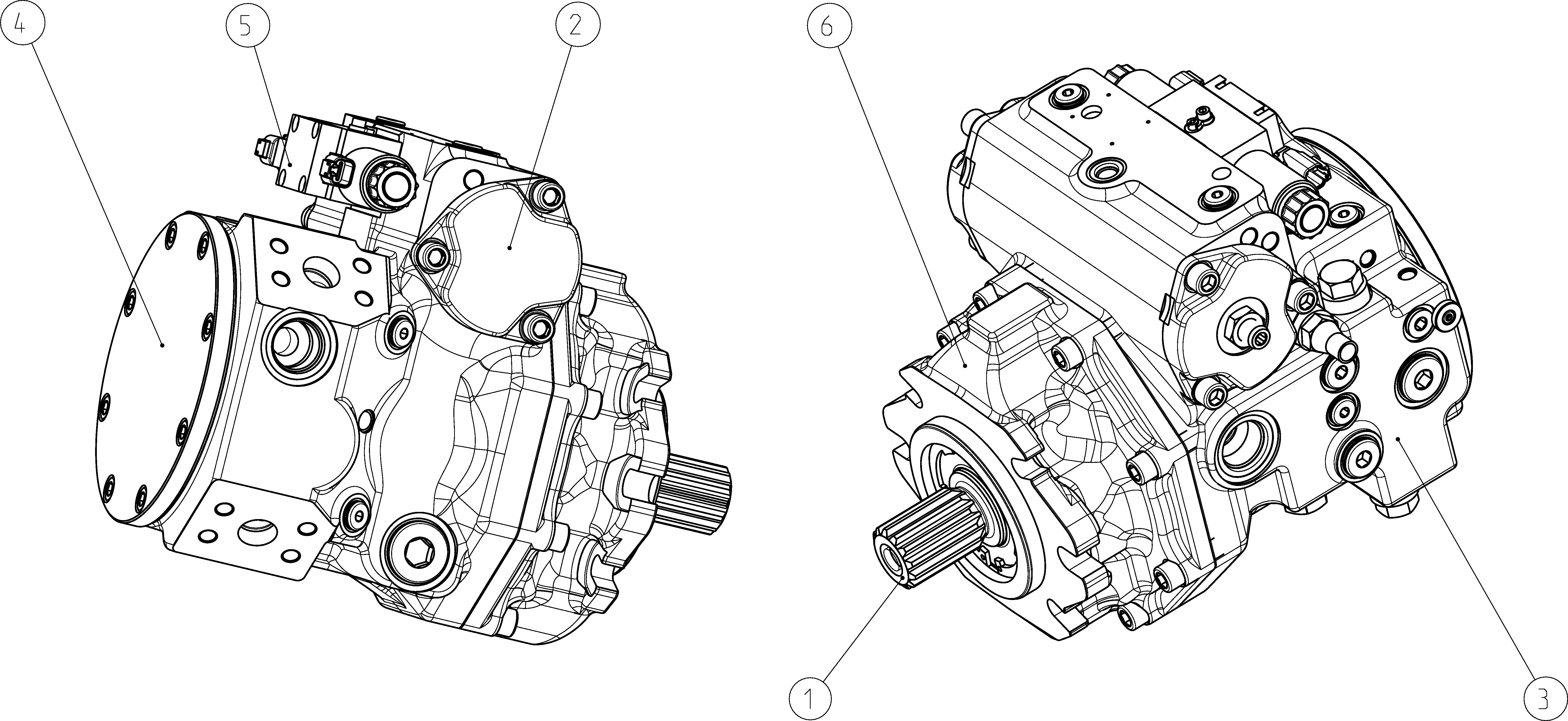

A4VG125EP1DP000/40MRNC6T11U0000DE00-Y — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902244123ROTARY GROUP Stückliste der Baugruppe →L1
R902114198CONTROL Stückliste der Baugruppe →L1
R902237876PUMP HOUSING Stückliste der Baugruppe →L1
R902121098PUMP COVER Stückliste der Baugruppe →L1
R902113597CONTROL MODULE Stückliste der Baugruppe →L1
R902152675BEARING FLANGE Stückliste der Baugruppe →L1
98R902095817SEAL KIT1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)125125
Regel- und VerstelleinrichtungProportionalverstellung U = 12 V elektrischEP1
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig – ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 127-2/C6
TriebwelleZahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DPT1
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° links)1
Speisepumpe und TriebwerkausführungStandard-Triebwerk ohne SpeisepumpeU
DurchtriebOhne Durchtrieb0000
Filterung Speisekreis/FremdeinspeisungFremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe)E
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungStandardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen Standard offen oder geschlossenY
