Einheit · AXIAL-PISTON PUMP
A24VG110-110EPMEPM00000/10DRE4T1C1V8A6-SR902233825
Axialkolbenpumpe Bosch Rexroth Baureihe A24VG, Typschlüssel A24VG110-110EPMEPM00000/10DRE4T1C1V8A6-S, Materialnummer R902233825. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A24V). Betriebsart: Doppelpumpe, geschlossener Kreislauf (G). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion Pumpe 1: Ohne Zusatzfunktion (0). Zusatzfunktion Pumpe 2: Ohne Zusatzfunktion (0). Zusatzfunktion 2: Ohne Zusatzfunktion (0). Ausführung der Anschluss- und Befestigungsgewinde: Anschlüsse in Anlehnung an ISO 11926 mit O-Ringabdichtung (ANSI), metrisches Befestigungsgewinde nach DIN 13 am Arbeitsanschluss und am Durchtrieb (D). Drehrichtung: Blick auf Triebwelle rechts (R). Anbauflansch (Pumpe 1): SAE J744 165-4 (E4). Triebwelle (Pumpe 1): Zahnwelle 1 3/4 in 13T 8/16DP ANSI B92.1a–1976 (T1). Durchtrieb, Ausführung metrisches Befestigungsgewinde: 127-2 (C) C1 1 3/8 in 21T 16/32DP V8 (C1V8). Standard-/Sonderausführung: Sonderausführung (S).
- Nummer
- R902233825
- Typschlüssel
- A24VG110-110EPMEPM00000/10DRE4T1C1V8A6-S
- Gruppe
- A24VG 110110
- Ausgabe
- 06/2020

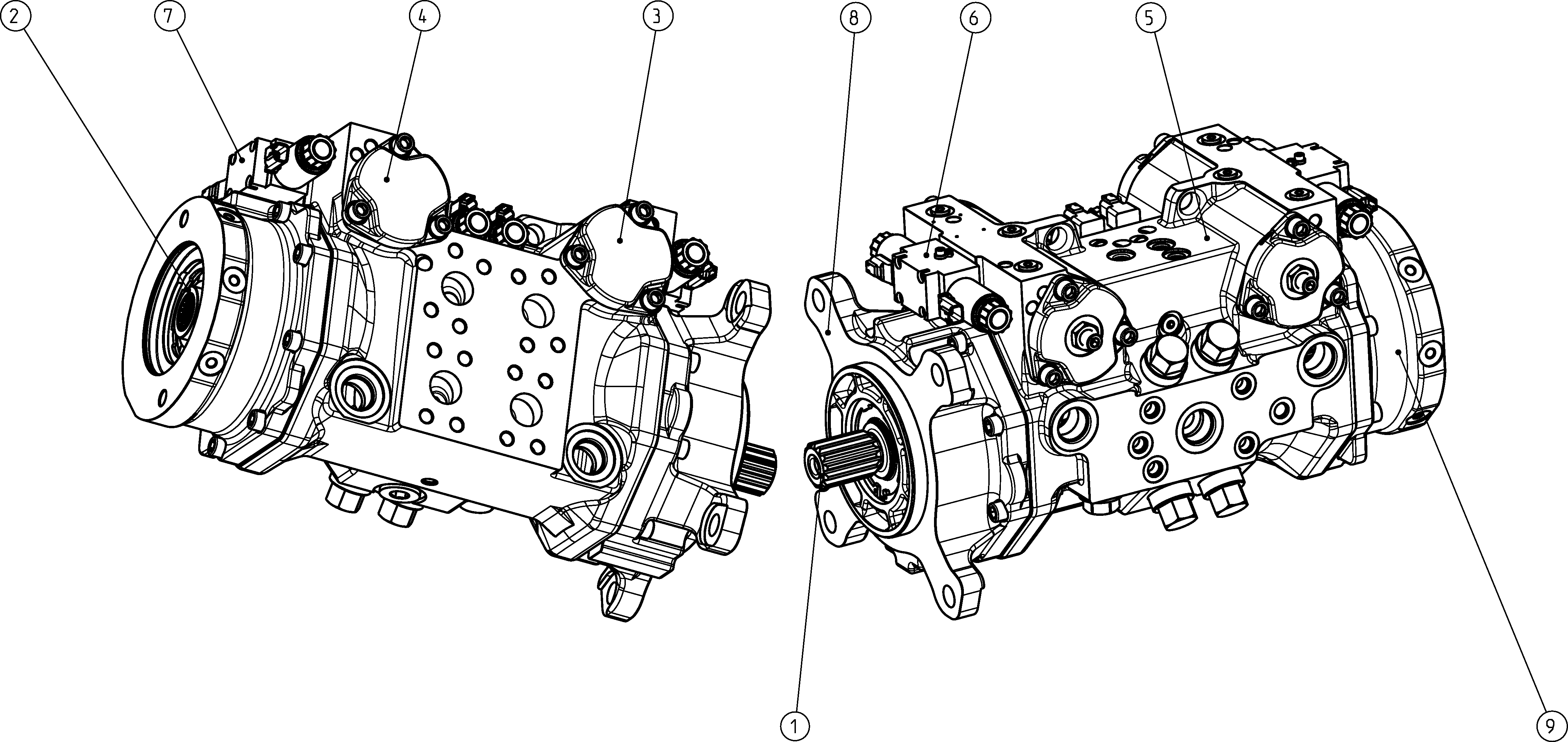

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902244129 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902244128 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902114198 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902114198 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902258115 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902115438 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902115438 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902244160 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902230612 | BEARING FLANGE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A24V |
| Betriebsart | Doppelpumpe, geschlossener Kreislauf | G |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion Pumpe 1 | Ohne Zusatzfunktion | 0 |
| Zusatzfunktion Pumpe 2 | Ohne Zusatzfunktion | 0 |
| Zusatzfunktion 2 | Ohne Zusatzfunktion | 0 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Ausführung der Anschluss- und Befestigungsgewinde | Anschlüsse in Anlehnung an ISO 11926 mit O-Ringabdichtung (ANSI), metrisches Befestigungsgewinde nach DIN 13 am Arbeitsanschluss und am Durchtrieb | D |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Anbauflansch (Pumpe 1) | SAE J744 165-4 | E4 |
| Triebwelle (Pumpe 1) | Zahnwelle 1 3/4 in 13T 8/16DP ANSI B92.1a–1976 | T1 |
| Durchtrieb, Ausführung metrisches Befestigungsgewinde | 127-2 (C) C1 1 3/8 in 21T 16/32DP V8 | C1V8 |
| Standard-/Sonderausführung | Sonderausführung | S |
