Einheit · AXIAL-PISTON MOTOR
A6VM80HA1U2/63W-VZB3880QA-YR902233937
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM80HA1U2/63W-VZB3880QA-Y, Materialnummer R902233937. Nenngröße: NG 80. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung, mit minimalem Druckanstieg Δp ≤ ca. 10 bar hochdruckabhängig (HA1). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 4-Loch (B). Arbeitsanschluss: Anschlussplatte mit 1-stufigen Druckbegrenzungsventilen (vorgesteuert) zum Anbau eines Gegenhalteventils MHB Gegenhalteventil angebaut 8 (388). Regelbeginn: bei Vg min (Standard bei HA) (A).
- Nummer
- R902233937
- Typschlüssel
- A6VM80HA1U2/63W-VZB3880QA-Y
- Gruppe
- A6VM 80
- Ausgabe
- 06/2020

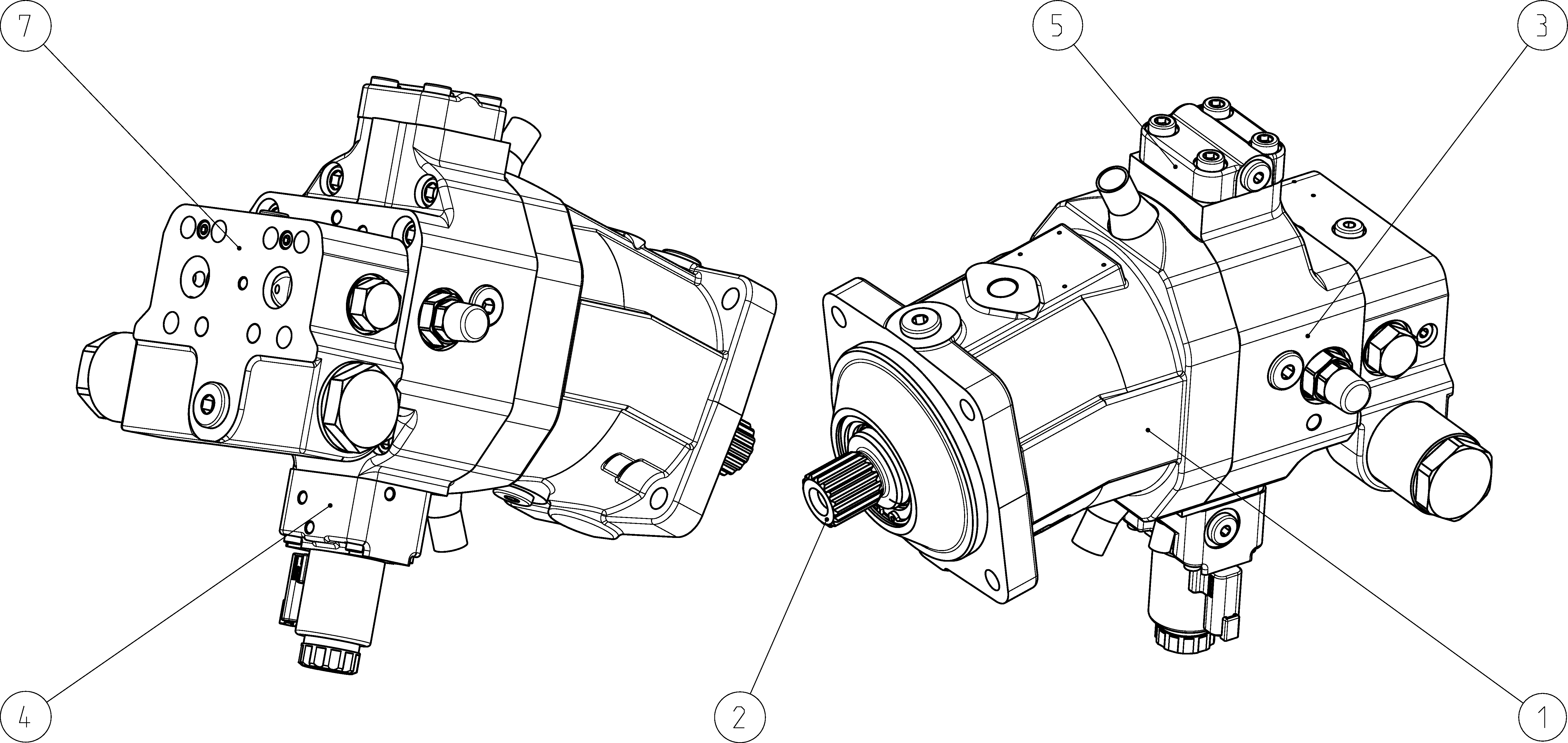

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902224383 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R909603778 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902241179 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902235598 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902209655 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902239317 | BRAKE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 80 | 80 |
| Regel- und Verstelleinrichtung | Automatische Verstellung, mit minimalem Druckanstieg Δp ≤ ca. 10 bar hochdruckabhängig | HA1 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 4-Loch | B |
| Arbeitsanschluss | Anschlussplatte mit 1-stufigen Druckbegrenzungsventilen (vorgesteuert) zum Anbau eines Gegenhalteventils MHB Gegenhalteventil angebaut 8 | 388 |
| Regelbeginn | bei Vg min (Standard bei HA) | A |
