Einheit · AXIAL-PISTON PUMP
A4VG175EP1DX0U0/40NLND6A22XB1S5BS00-SR902237305
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG175EP1DX0U0/40NLND6A22XB1S5BS00-S, Materialnummer R902237305. Nenngröße: NG 175. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch (EP1). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Neutralventil U = 24 V (U). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle DIN 5480 W50×2×24×9g (A2). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° rechts) (2). Durchtrieb: 101-2 (B) B1 1 in 15T 16/32DP S5 (B1S5). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S).
- Nummer
- R902237305
- Typschlüssel
- A4VG175EP1DX0U0/40NLND6A22XB1S5BS00-S
- Gruppe
- A4VG 175
- Ausgabe
- 01/2020

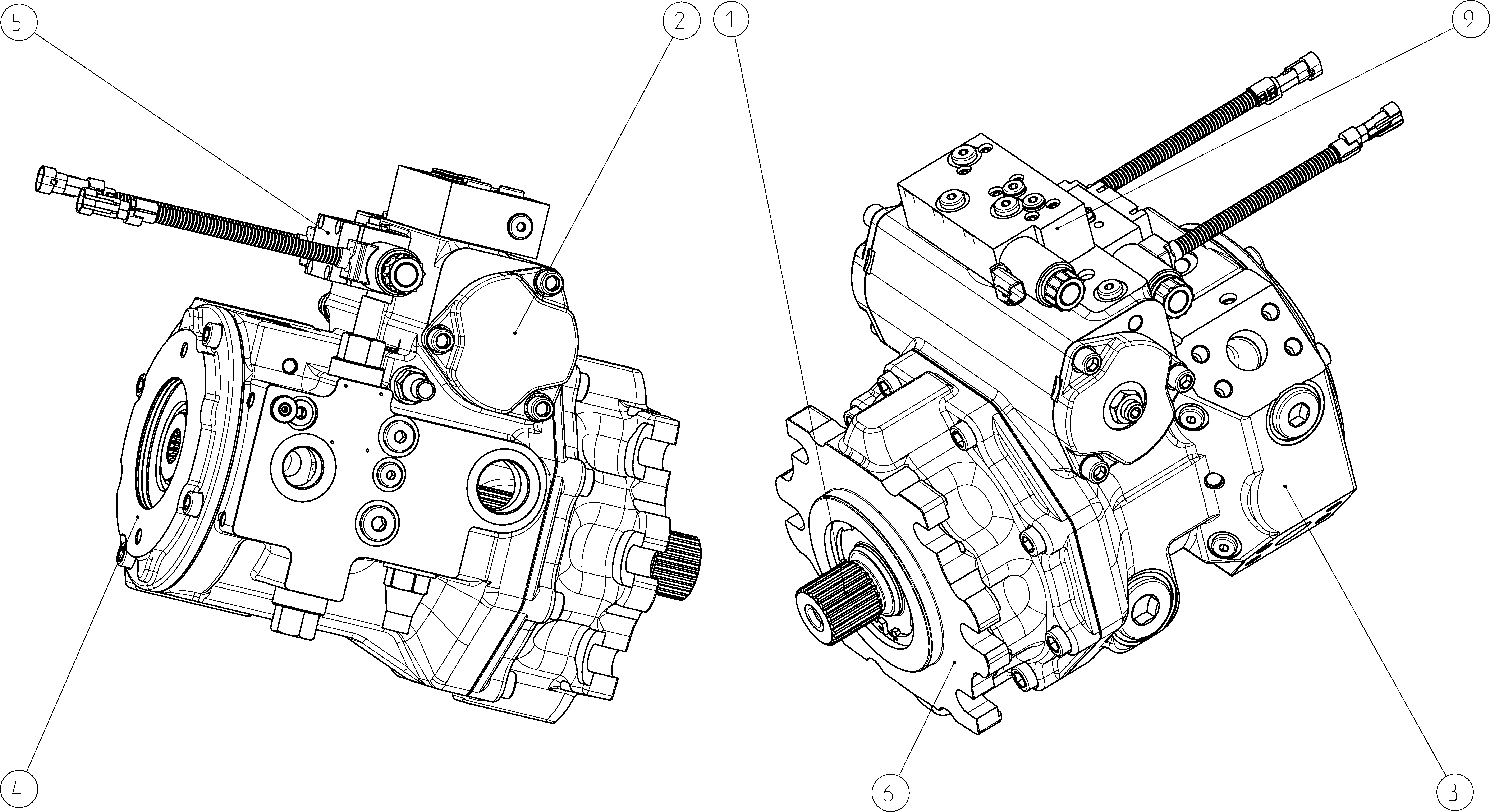

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902205435 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902201236 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902237693 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902161638 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902239049 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902157457 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902236328 | UNLOADING VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 175 | 175 |
| Regel- und Verstelleinrichtung | Proportionalverstellung U = 12 V elektrisch | EP1 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Neutralventil U = 24 V | U |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 152-2/4 | D6 |
| Triebwelle | Zahnwelle DIN 5480 W50×2×24×9g | A2 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° rechts) | 2 |
| Durchtrieb | 101-2 (B) B1 1 in 15T 16/32DP S5 | B1S5 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
