Einheit · AXIAL-PISTON PUMP
A4VG065ET5DP0T0/40DLNC6S71FB2S5AD00-SR902237329
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG065ET5DP0T0/40DLNC6S71FB2S5AD00-S, Materialnummer R902237329. Nenngröße: NG 65. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Verstellung elektrisch, direktgesteuert, U = 12 V zwei Druckreduzierventile (DRE) (ET5). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Stellkammerdruckanschluss X X (T). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 127-2/ (C6). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (F). Durchtrieb: 101-2 (B) B2 1 in 15T 16/32DP S5 (B2S5).
- Nummer
- R902237329
- Typschlüssel
- A4VG065ET5DP0T0/40DLNC6S71FB2S5AD00-S
- Gruppe
- A4VG 65
- Ausgabe
- 01/2020

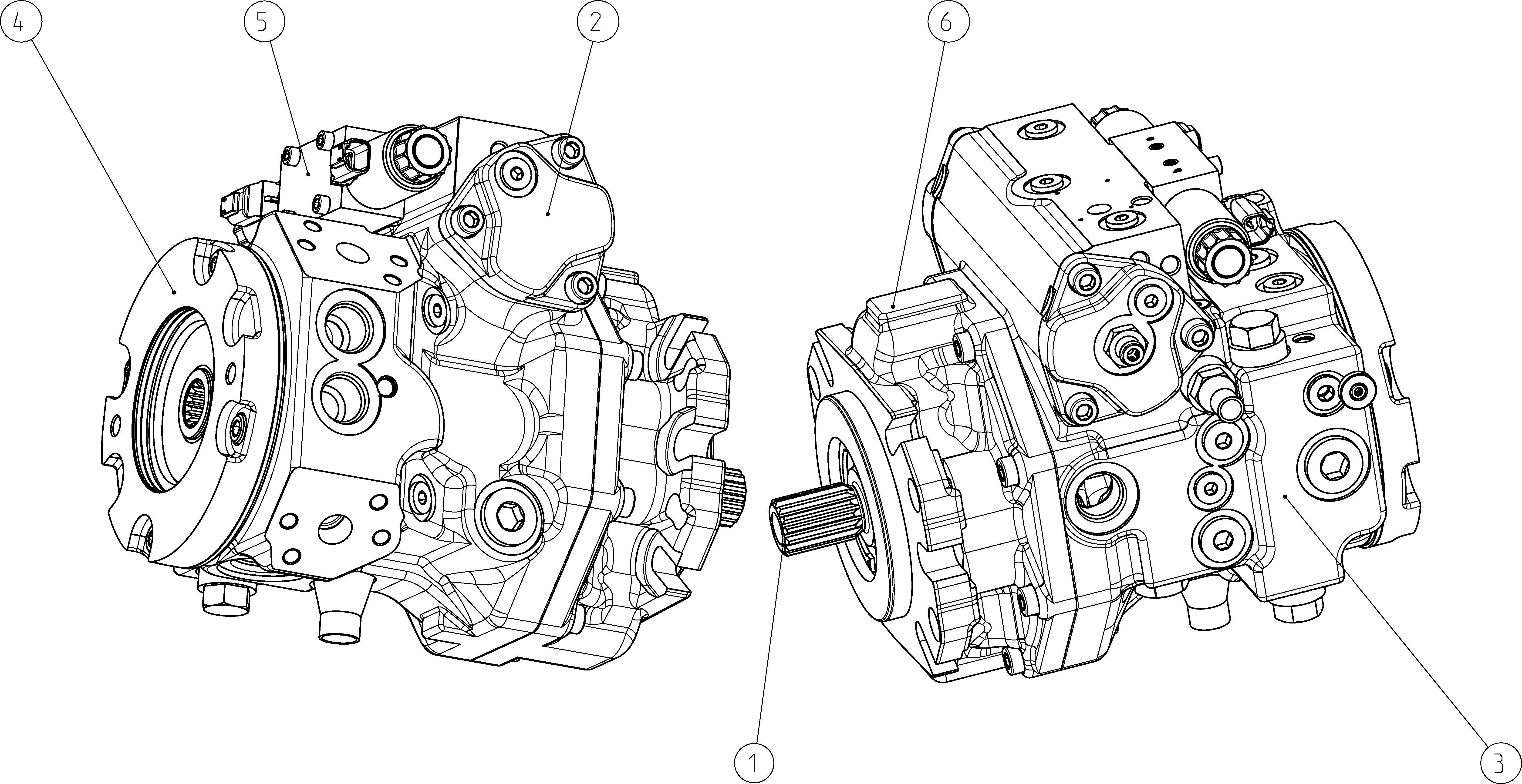

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902244153 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902161604 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902246732 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902226704 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902228655 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902230638 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| 65 | R909438015 | COVER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 65 | 065 |
| Regel- und Verstelleinrichtung | Verstellung elektrisch, direktgesteuert, U = 12 V zwei Druckreduzierventile (DRE) | ET5 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Stellkammerdruckanschluss X X | T |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 127-2/ | C6 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | F |
| Durchtrieb | 101-2 (B) B2 1 in 15T 16/32DP S5 | B2S5 |
| Hochdruckbegrenzungsventil | Hochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungsventil, festeingestellt | A |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
