Einheit · AXIAL-PISTON MOTOR
A6VM115EP6DXP00XB/71JWV0P4Z97W0-SR902237386
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM115EP6DXP00XB/71JWV0P4Z97W0-S, Materialnummer R902237386. Nenngröße: NG 115. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch negative Kennung U = 24 V (EP6). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Einstellbereich für Schluckvolumen: Ohne Einstellschraube mittel (B). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 160-4 (P4). Triebwelle: Zahnwelle DIN 5480 W40×2×18×9g (Z9). Arbeitsanschluss: Anschlussplatte zum Anbau eines Gegenhalteventils, BVD20 mit 1-stufigem Druckbegrenzungsventil (vorgesteuert) (7). Ventil: Mit Gegenhalteventil BVD/BVE angebaut (W).
- Nummer
- R902237386
- Typschlüssel
- A6VM115EP6DXP00XB/71JWV0P4Z97W0-S
- Gruppe
- A6VM 115
- Ausgabe
- 06/2020

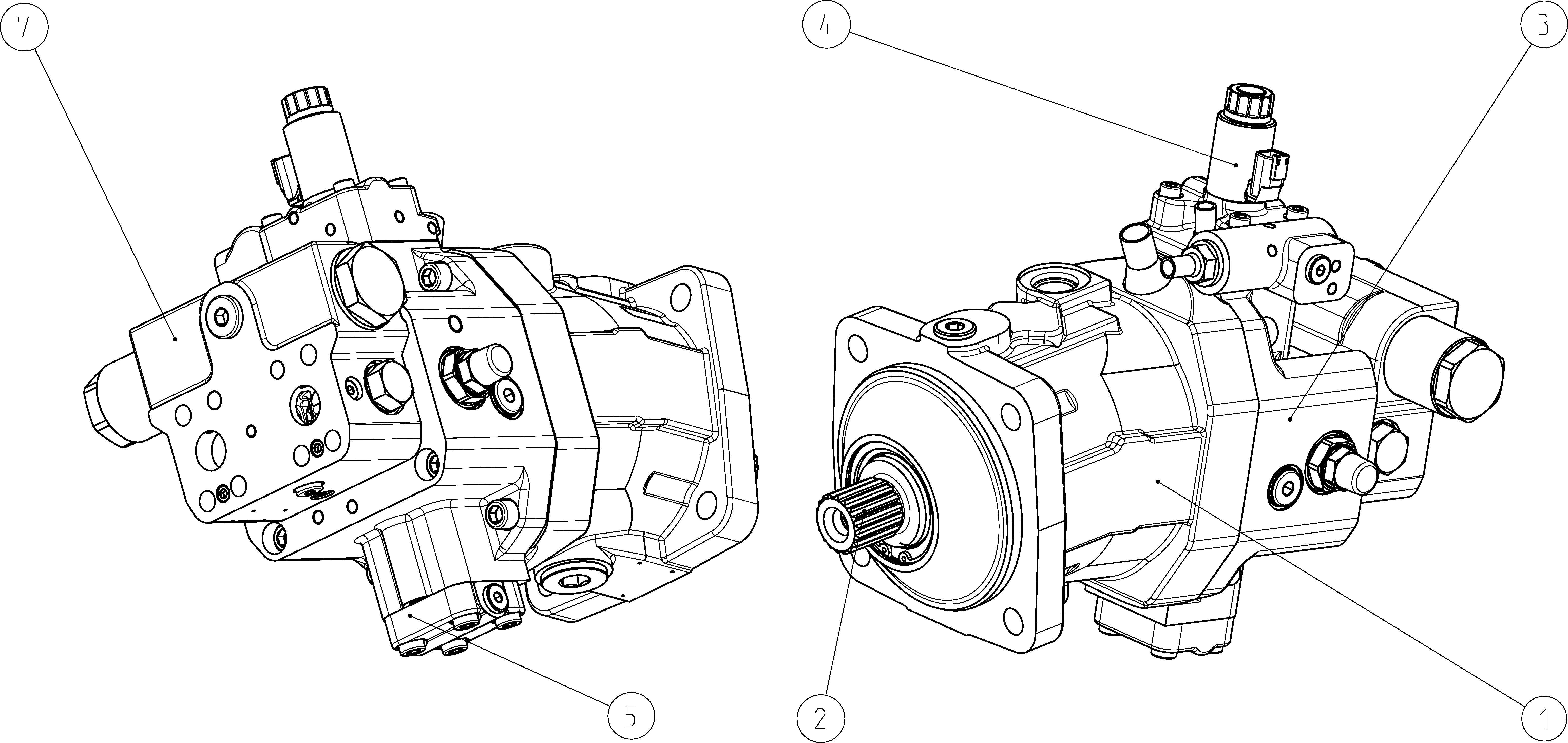

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902242790 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902124393 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902238053 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902238056 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902238057 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902236335 | BRAKE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 115 | 115 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch negative Kennung U = 24 V | EP6 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode | P |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube mittel | B |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 160-4 | P4 |
| Triebwelle | Zahnwelle DIN 5480 W40×2×18×9g | Z9 |
| Arbeitsanschluss | Anschlussplatte zum Anbau eines Gegenhalteventils, BVD20 mit 1-stufigem Druckbegrenzungsventil (vorgesteuert) | 7 |
| Ventil | Mit Gegenhalteventil BVD/BVE angebaut | W |
| Drehzahlsensor | Ohne Drehzahlsensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
