Einheit · AXIAL-PISTON PUMP
A4VG110EP0DPRX0/40NRND6V81FB2S4BS00-SR902237450
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG110EP0DPRX0/40NRND6V81FB2S4BS00-S, Materialnummer R902237450. Nenngröße: NG 110. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Elektrischer Schwenkwinkelsensor (DWS20-1, 3-polig) (R). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle 1 3/8 in 21T 16/32DP ANSI B92.1a–1976 (V8). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (F). Durchtrieb: 101-2 (B) B2 7/8 in 13T 16/32DP S4 (B2S4). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S).
- Nummer
- R902237450
- Typschlüssel
- A4VG110EP0DPRX0/40NRND6V81FB2S4BS00-S
- Gruppe
- A4VG 110
- Ausgabe
- 01/2020

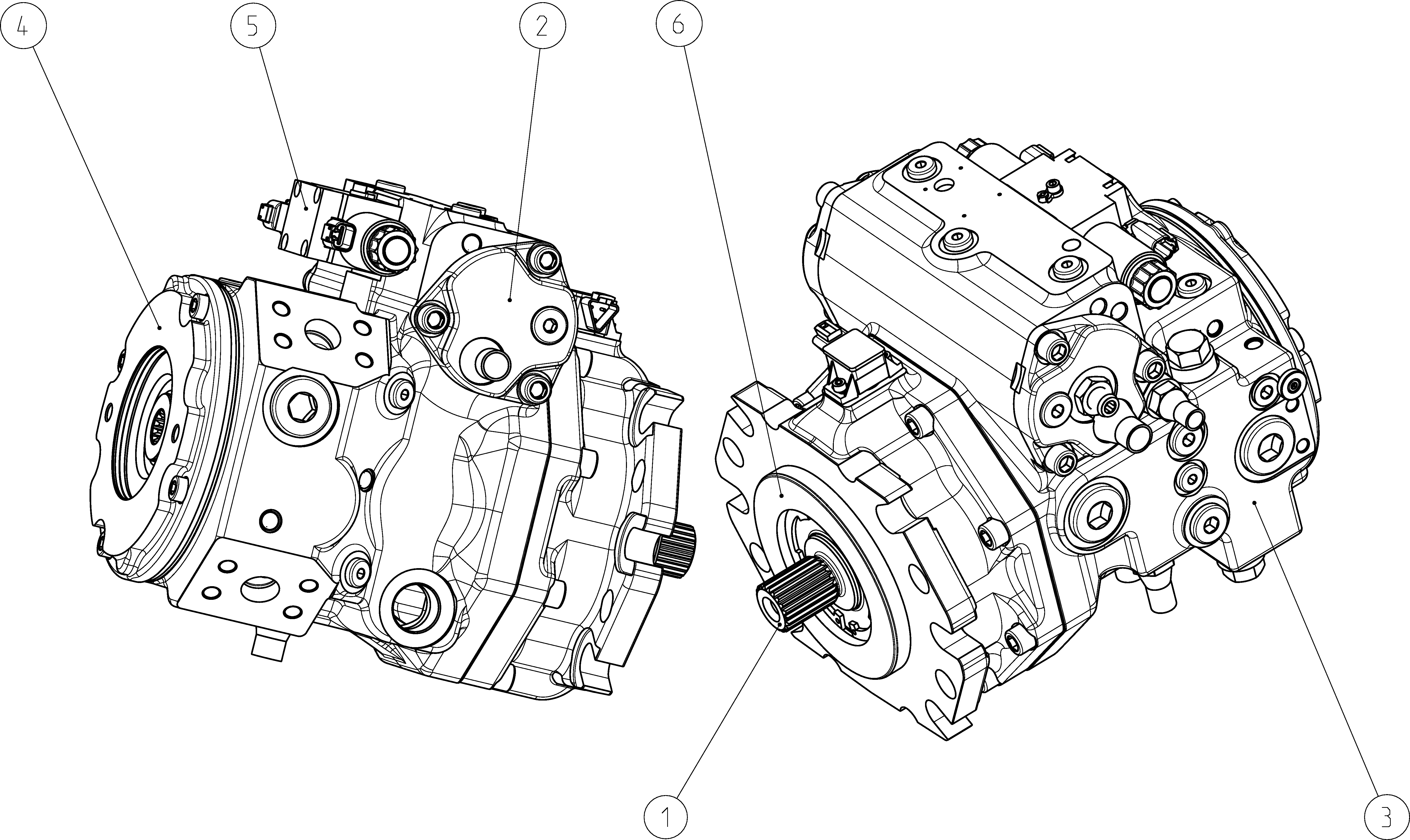

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902236715 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902236726 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902192585 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902157058 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902139069 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902114059 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095817 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 110 | 110 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode | P |
| Schwenkwinkelsensor | Elektrischer Schwenkwinkelsensor (DWS20-1, 3-polig) | R |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 152-2/4 | D6 |
| Triebwelle | Zahnwelle 1 3/8 in 21T 16/32DP ANSI B92.1a–1976 | V8 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | F |
| Durchtrieb | 101-2 (B) B2 7/8 in 13T 16/32DP S4 | B2S4 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
