Einheit · AXIAL-PISTON MOTOR
A6VM150EPV00L000B/71CWV0D4T18WV-SR902237459
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM150EPV00L000B/71CWV0D4T18WV-S, Materialnummer R902237459. Nenngröße: NG 150. Axialkolbeneinheit: Schrägachsenbauart, verstellbar, Nenndruck 6500 psi (450 bar), Höchstdruck 7700 psi (A6V). Betriebsart: Motor (M). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Schwenkwinkelerfassung: Ohne (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Ohne Dämpfung (Standard bei HP und EP) (0). Einstellbereich für Schluckvolumen: Ohne Einstellschraube mittel (B). Ausführung der Anschlüsse und Befestigungsgewinde: Anschlüsse mit O-Ring-Abdichtung (ANSI) in Anlehnung an ISO 11926, metrisches Befestigungsgewinde nach DIN 13 (C). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: SAE J744 152-4 (D4). Triebwelle: Zahnwelle ANSI B92.1a 1 3/4 in 13T 8/16 DP (T1). Arbeitsanschluss: Anschlussplatte für Anbau eines Senkbremsventils, mit 1-stufigem Druckbegrenzungsventil (vorgesteuert) BVD 25 (8).
- Nummer
- R902237459
- Typschlüssel
- A6VM150EPV00L000B/71CWV0D4T18WV-S
- Gruppe
- A6VM 150
- Ausgabe
- 06/2020

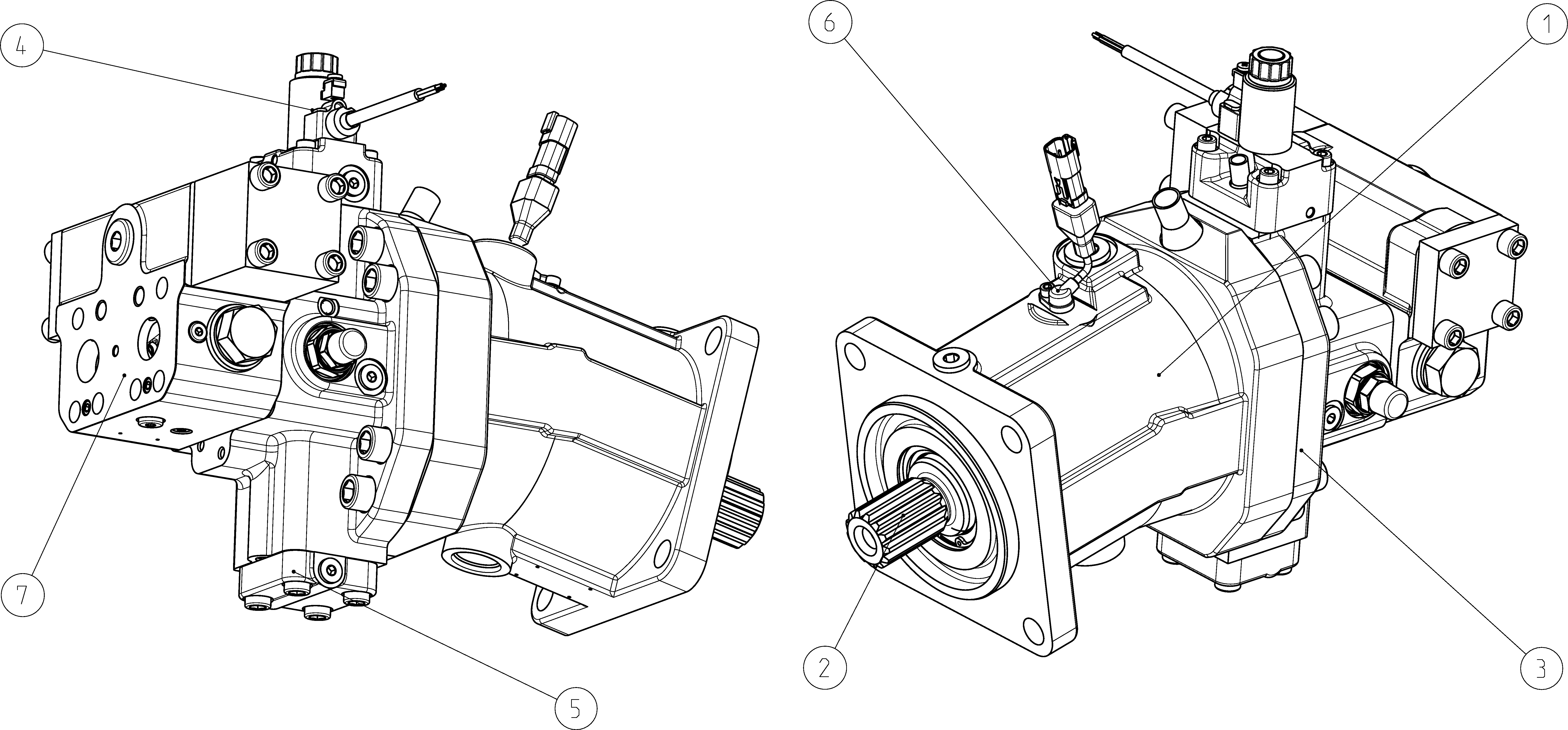

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902196886 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902281644 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902281555 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902238087 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902139644 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902236079 | SENSOR Stückliste der Baugruppe →L | 1 | ||
| R902107370 | BRAKE VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar, Nenndruck 6500 psi (450 bar), Höchstdruck 7700 psi | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 150 | 150 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Schwenkwinkelerfassung | Ohne | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Ohne Dämpfung (Standard bei HP und EP) | 0 |
| Einstellbereich für Schluckvolumen | Ohne Einstellschraube mittel | B |
| Baureihe | Baureihe 7, Index 1 | 71 |
| Ausführung der Anschlüsse und Befestigungsgewinde | Anschlüsse mit O-Ring-Abdichtung (ANSI) in Anlehnung an ISO 11926, metrisches Befestigungsgewinde nach DIN 13 | C |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | SAE J744 152-4 | D4 |
| Triebwelle | Zahnwelle ANSI B92.1a 1 3/4 in 13T 8/16 DP | T1 |
| Arbeitsanschluss | Anschlussplatte für Anbau eines Senkbremsventils, mit 1-stufigem Druckbegrenzungsventil (vorgesteuert) BVD 25 | 8 |
| Ventil | Mit Gegenhalteventil BVD/BVE angebaut | W |
| Drehzahlsensor | Mit angebautem Drehzahlsensor DSA/12 | V |
| Standard-/Sonderausführung | Sonderausführung | S |
