Einheit · AXIAL-PISTON PUMP
A10VG45HWL1/10R-NSCXXKXX3E-SR902239589
Axialkolbenpumpe Bosch Rexroth Baureihe A10VG, Typschlüssel A10VG45HWL1/10R-NSCXXKXX3E-S, Materialnummer R902239589. Nenngröße: NG 45. Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch wegabhängig (HW). Nulllagenschalter: Nulllagenschalter mit DEUTSCH-Stecker (nur für HW-Verstellung) (L). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a–1976 für Einzelpumpe (S). Anbauflansch: SAE J744 2-Loch (C). Speisepumpe: Ohne integrierte Speisepumpe mit Durchtrieb (K). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil, direktgesteuert, 3600 … 4650 psi, ohne Bypass, fest eingestellt (250 … 320 bar) (3). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) (E). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R902239589
- Typschlüssel
- A10VG45HWL1/10R-NSCXXKXX3E-S
- Gruppe
- A10VG 45
- Ausgabe
- 06/2020

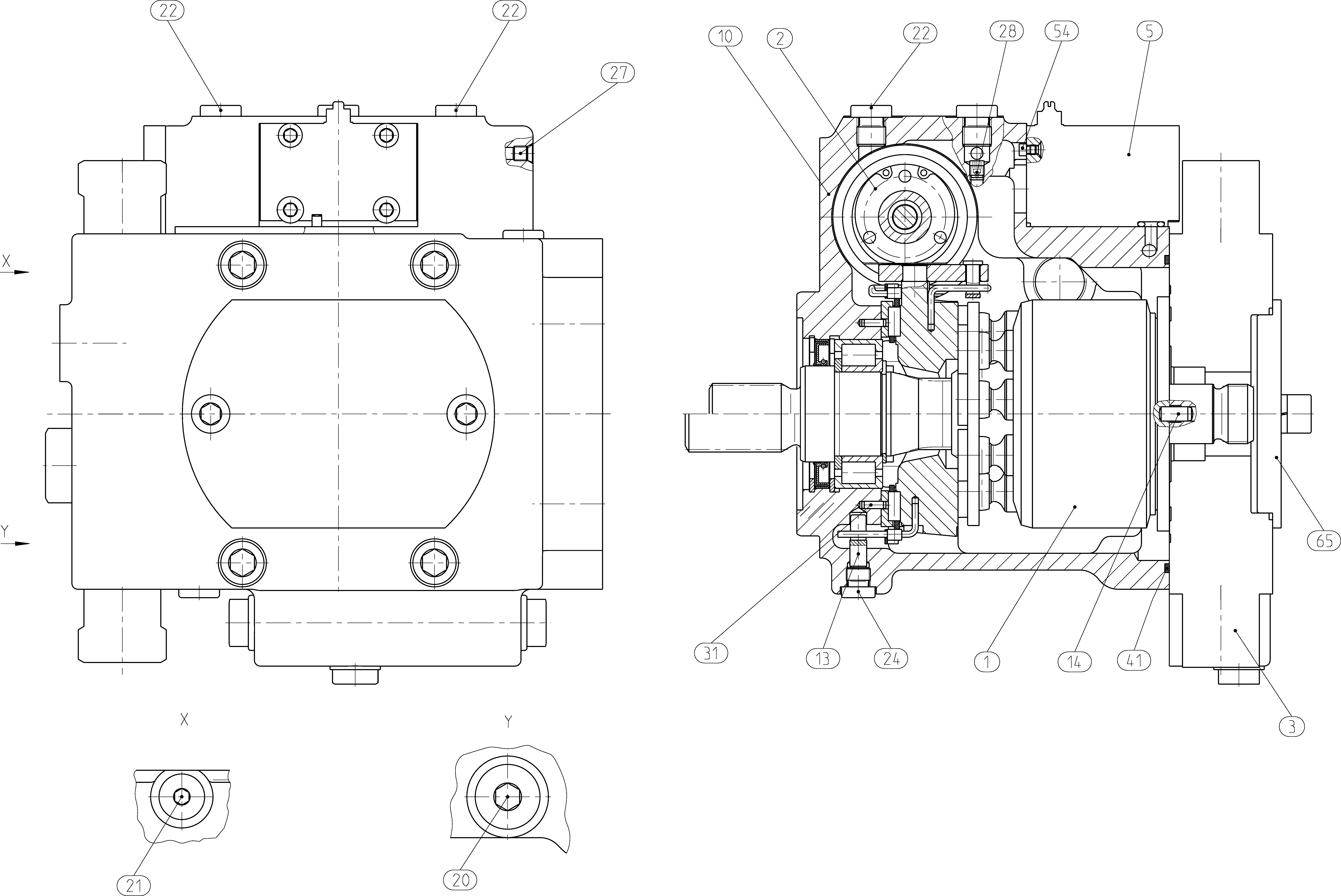

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902100550 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902009489 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902232342 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902018947 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902015639 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 1 | ||
| R902049607 | ECCENTRIC BOLT | 1 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| R909151692 | SCREW PLUGD | 3 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R902190707 | THROTTLE VALVE Stückliste der Baugruppe →L | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909085364 | O-RINGD | 1 | ||
| R902601865 | NOZZLE | 1 | ||
| R909429294 | COVER Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095618 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch wegabhängig | HW |
| Nulllagenschalter | Nulllagenschalter mit DEUTSCH-Stecker (nur für HW-Verstellung) | L |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitril-Kautschuk), Wellendichtring in FKM (Fluor-Kautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Speisepumpe | Ohne integrierte Speisepumpe mit Durchtrieb | K |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil, direktgesteuert, 3600 … 4650 psi, ohne Bypass, fest eingestellt (250 … 320 bar) | 3 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe N und K) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
