Einheit · AXIAL-PISTON PUMP

A4VG280HP1D0000/40MRNE4T22UE4T2CE00-YR902239772

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG280HP1D0000/40MRNE4T22UE4T2CE00-Y, Materialnummer R902239772. Nenngröße: NG 280. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung steuerdruckabhängig p = 6 bis 18 bar hydraulisch (HP1). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 165-4 (E4). Triebwelle: Zahnwelle ANSI B92.1a–1976 2 in 15T 8/16DP (T2). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° rechts) (2).

Nummer
R902239772
Typschlüssel
A4VG280HP1D0000/40MRNE4T22UE4T2CE00-Y
Gruppe
A4VG 280
Ausgabe
01/2020

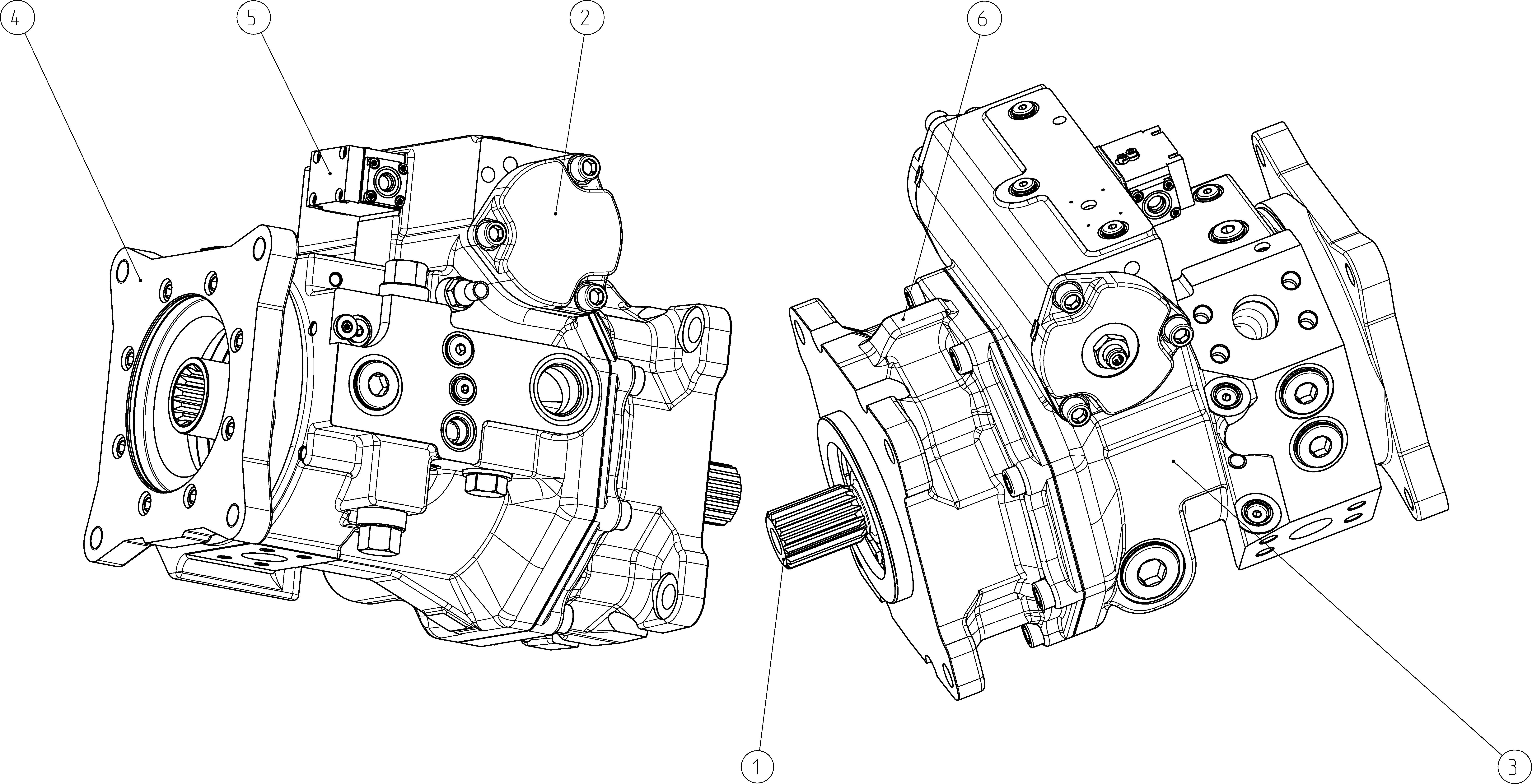

A4VG280HP1D0000/40MRNE4T22UE4T2CE00-Y — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902201258ROTARY GROUP Stückliste der Baugruppe →L1
R902132963CONTROL Stückliste der Baugruppe →L1
R902237965PUMP HOUSING Stückliste der Baugruppe →L1
R902236837BELL HOUSING Stückliste der Baugruppe →L1
R902236378CONTROL MODULE Stückliste der Baugruppe →L1
R902199969BEARING FLANGE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)280280
Regel- und VerstelleinrichtungProportionalverstellung steuerdruckabhängig p = 6 bis 18 bar hydraulischHP1
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteOhne Stecker (nur bei rein hydraulischen Verstellungen)0
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffNBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk)N
AnbauflanschSAE J744 165-4E4
TriebwelleZahnwelle ANSI B92.1a–1976 2 in 15T 8/16DPT2
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° rechts)2
Speisepumpe und TriebwerkausführungStandard-Triebwerk ohne SpeisepumpeU
Durchtrieb165-4 (E) 2 in 15T 8/16DP T2E4T2
Filterung Speisekreis/FremdeinspeisungFremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe)E
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungStandardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegen Standard offen oder geschlossenY
