Einheit · AXIAL-PISTON MOTOR

A6VM107EZ800P001B/65MWV0P4A12CU-YR902241804

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM107EZ800P001B/65MWV0P4A12CU-Y, Materialnummer R902241804. Nenngröße: NG 107. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Zweipunktverstellung elektrisch U = 24 V (EZ8). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig, ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Ohne Einstellschraube mittel (B). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 160-4 (P4).

Nummer
R902241804
Typschlüssel
A6VM107EZ800P001B/65MWV0P4A12CU-Y
Gruppe
A6VM 107
Ausgabe
06/2020

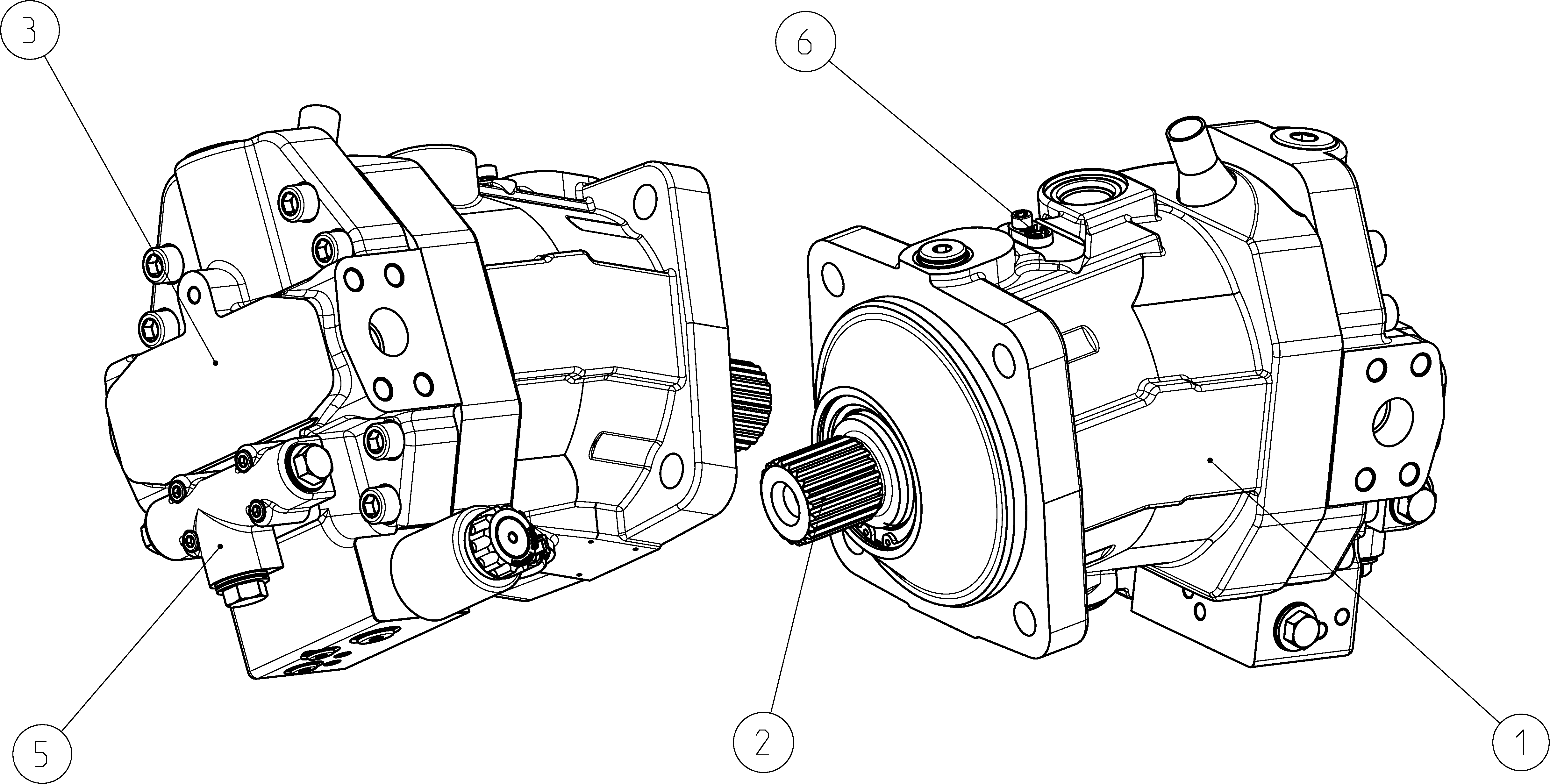

A6VM107EZ800P001B/65MWV0P4A12CU-Y — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902241335HOUSING Stückliste der Baugruppe →L1
R909604700ROTARY GROUP Stückliste der Baugruppe →L1
R902227055COVER PLATE Stückliste der Baugruppe →L1
R902194321FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L1
R902191651FLANGE COVER1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartMotorM
Nenngröße (NG)107107
Regel- und VerstelleinrichtungZweipunktverstellung elektrisch U = 24 VEZ8
Druckregelung/ÜbersteuerungOhne Druckregelung/Übersteuerung00
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig, ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
StellzeitdämpfungDämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil1
Einstellbereich für SchluckvolumenOhne Einstellschraube mittelB
BaureiheBaureihe 6, Index 5 (Nenndruck 400 bar)65
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle, wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 160-4P4
TriebwelleZahnwelle DIN 5480 W45×2×21×9gA1
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich, gegenüberliegend2
Ventil(pND = Niederdruck, = Gehäusedruck) pG 8C
Standard-/SonderausführungStandardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegenY
