Einheit · AXIAL-PISTON PUMP
AA11VO190EP6Z/11L-NSD07K17P-SR902243016
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel AA11VO190EP6Z/11L-NSD07K17P-S, Materialnummer R902243016. Nenngröße: NG 190. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe (S). Anbauflansch: SAE J744 ‒ 4-Loch (D). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, UNF mit O-Ring in Anlehnung an ISO 11926 (07). Durchtrieb: 152-4 (D) 1 3/4 in 13T 8/16DP D (K17). Stecker für Magnete: DEUTSCH-Stecker angegossen 2-polig, ohne Löschdiode (P). Standard-/Sonderausführung: Sonderausführung (S).
- Nummer
- R902243016
- Typschlüssel
- AA11VO190EP6Z/11L-NSD07K17P-S
- Gruppe
- A11VO 190
- Ausgabe
- 06/2020

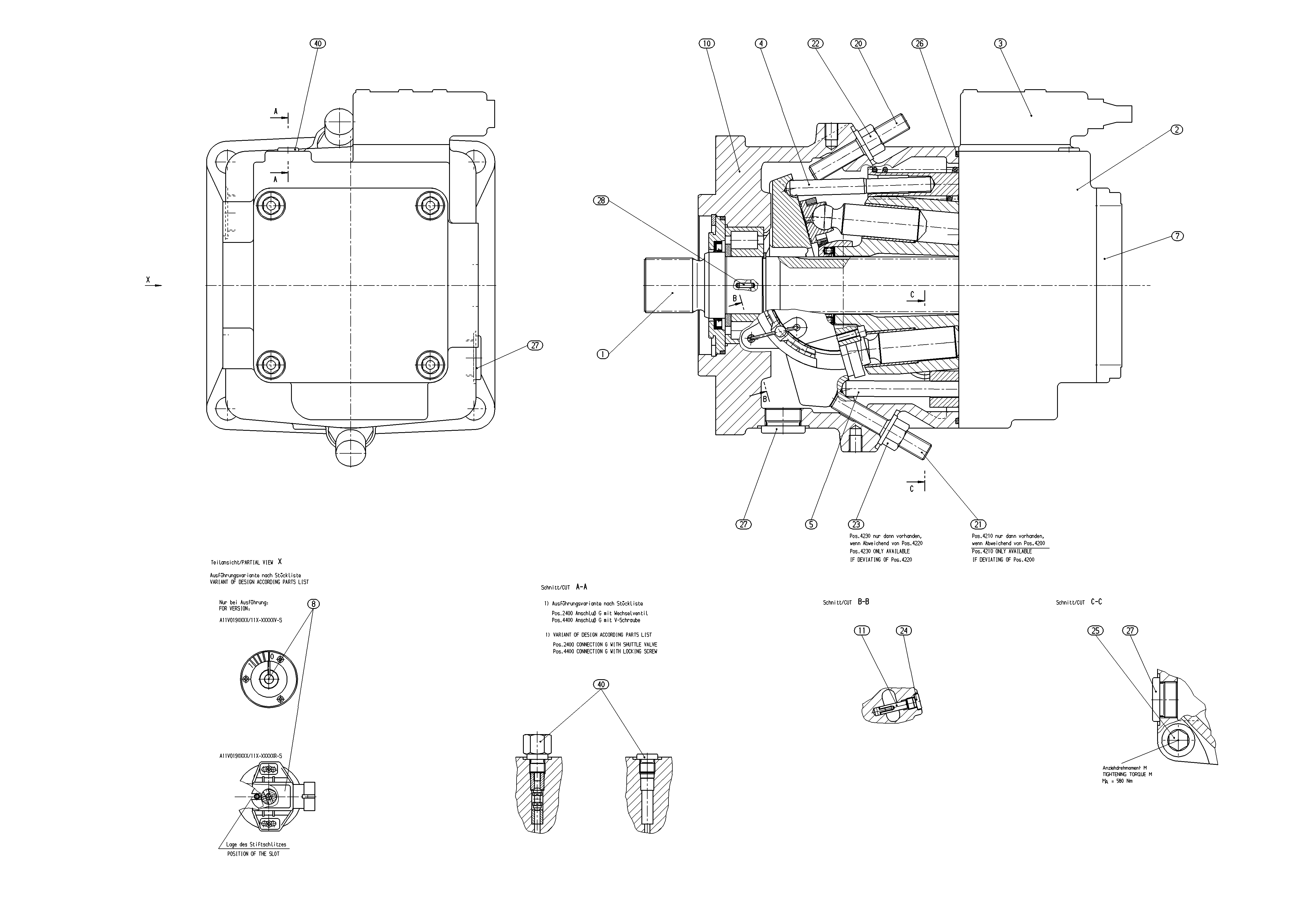

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902105893 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| R902137271 | CONNECTION PLATE, LL Stückliste der Baugruppe →L | 1 | ||
| R902138574 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| R902007450 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| 5 | R902007456 | CONTROL Stückliste der Baugruppe →L | 1 | |
| 7 | R909613610 | BELL HOUSING Stückliste der Baugruppe →L | 1 | |
| R902120461 | HOUSING | 1 | ||
| 11 | R902132714 | PIVOT PIN | 4 | |
| R909921095 | SETSCREW | 1 | ||
| R902026887 | SETSCREW | 1 | ||
| R909153328 | SEALING NUTD | 1 | ||
| R909152459 | SEALING NUT | 1 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909084762 | SOCKET HEAD CAP SCREW | 4 | ||
| R902601050 | O-RINGD | 1 | ||
| R909153378 | SCREW PLUG | 1 | ||
| R913016375 | SLOTTED SPRING PIN | 2 | ||
| R909151979 | SCREW PLUGD | 1 | ||
| 98 | R902095612 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A11V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | O |
| Nenngröße (NG) | 190 | 190 |
| Index | Nenngröße 145 … 260 | 1 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 ‒ 4-Loch | D |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, UNF mit O-Ring in Anlehnung an ISO 11926 | 07 |
| Durchtrieb | 152-4 (D) 1 3/4 in 13T 8/16DP D | K17 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen 2-polig, ohne Löschdiode | P |
| Standard-/Sonderausführung | Sonderausführung | S |
