Einheit · AXIAL-PISTON PUMP

A4VG280EP2DP0T0/40MRXE4T32FE4T2AD00-SR902243035

Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG280EP2DP0T0/40MRXE4T32FE4T2AD00-S, Materialnummer R902243035. Nenngröße: NG 280. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 24 V (EP2). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Stellkammerdruckanschluss X X (T). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Blick auf Triebwelle rechts (R). Anbauflansch: SAE J744 165-4 (E4). Triebwelle: Zahnwelle ANSI B92.1a–1976 2 1/4 in 17T 8/16DP (T3). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° rechts) (2). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (F).

Nummer
R902243035
Typschlüssel
A4VG280EP2DP0T0/40MRXE4T32FE4T2AD00-S
Gruppe
A4VG 280
Ausgabe
01/2020

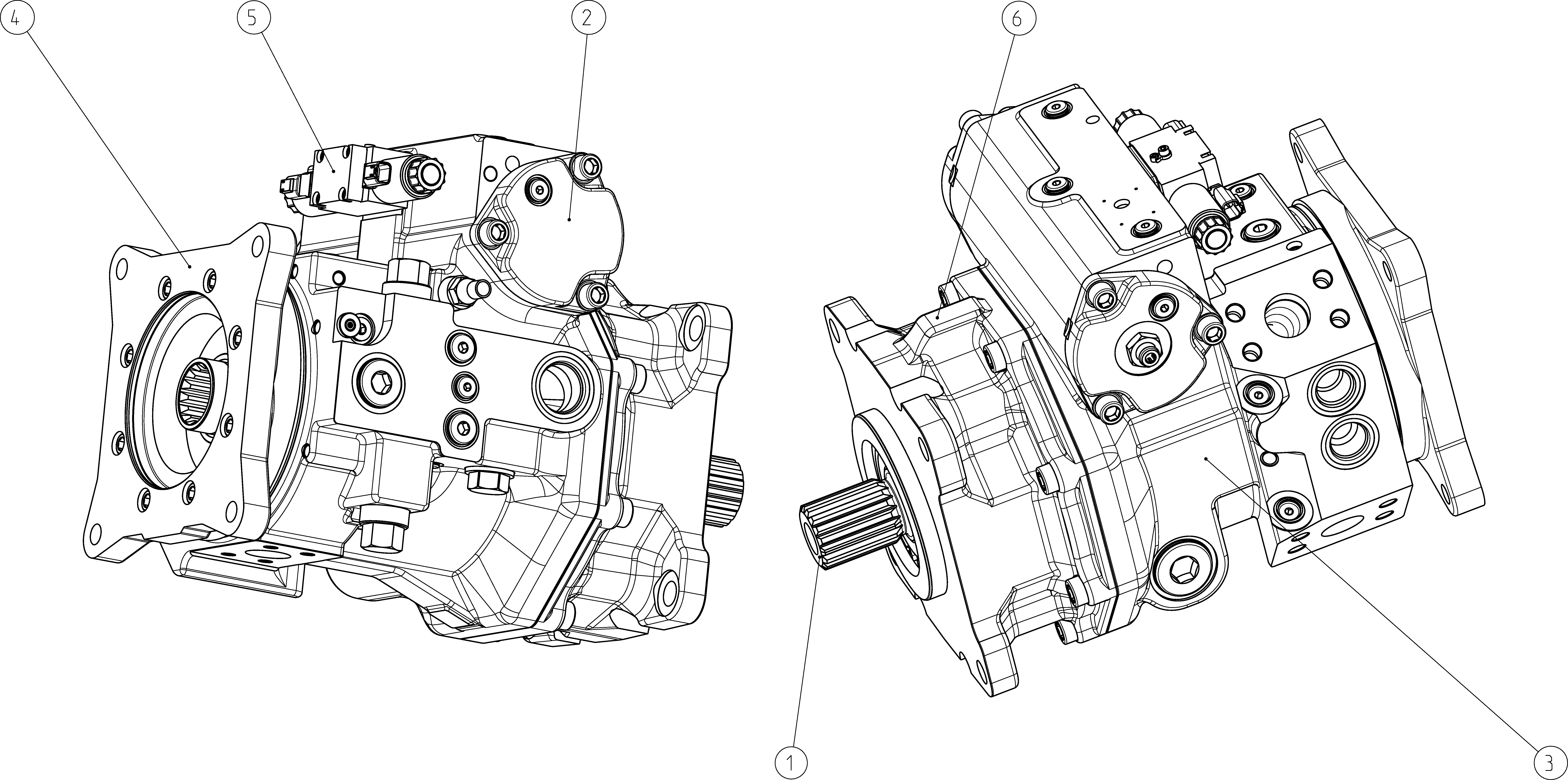

A4VG280EP2DP0T0/40MRXE4T32FE4T2AD00-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902236949ROTARY GROUP Stückliste der Baugruppe →L1
R902205091CONTROL Stückliste der Baugruppe →L1
R902226576PUMP HOUSING Stückliste der Baugruppe →L1
R902152885INTERNAL GEAR PUMP Stückliste der Baugruppe →L1
R902133969CONTROL MODULE Stückliste der Baugruppe →L1
R902199969BEARING FLANGE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 barA4V
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)280280
Regel- und VerstelleinrichtungProportionalverstellung elektrisch U = 24 VEP2
DruckabschneidungDruckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanischD
Stecker für MagneteDEUTSCH-Stecker angegossen, 2-polig – ohne LöschdiodeP
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionStellkammerdruckanschluss X XT
DA-Regelventil (nur für NG110 und 125)Ohne DA-Regelventil0
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBlick auf Triebwelle rechtsR
AnbauflanschSAE J744 165-4E4
TriebwelleZahnwelle ANSI B92.1a–1976 2 1/4 in 17T 8/16DPT3
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich (45° rechts)2
Speisepumpe und TriebwerkausführungStandard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe StandardF
Durchtrieb165-4 (E) 2 in 15T 8/16DP T2E4T2
HochdruckbegrenzungsventilHochdruckbegrenzungsventil, direktgesteuert, mit Niederdruckbegrenzungs­ventil, festeingestelltA
Filterung Speisekreis/FremdeinspeisungFilterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa)D
DrucksensorOhne Drucksensor0
Sonstige SensorenOhne Sensor0
Standard-/SonderausführungSonderausführungS
