Einheit · AXIAL-PISTON MOTOR

A6VM215EP6D1H006G/71NWV0S4A22D0-YR902243124

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM215EP6D1H006G/71NWV0S4A22D0-Y, Materialnummer R902243124. Nenngröße: NG 215. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch negative Kennung U = 24 V (EP6). Druckregelung/Übersteuerung: Druckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6 (D1). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Einstellbereich für Schluckvolumen: Kurz lang (G). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an DIN 3852 mit Profildichtring, metrisches Befestigungsgewinde nach DIN 13 (N). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 200-4 (S4). Triebwelle: Zahnwelle DIN 5480 W50×2×24×9g (A2). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich, gegenüberliegend (2).

Nummer
R902243124
Typschlüssel
A6VM215EP6D1H006G/71NWV0S4A22D0-Y
Gruppe
A6VM 215
Ausgabe
06/2020

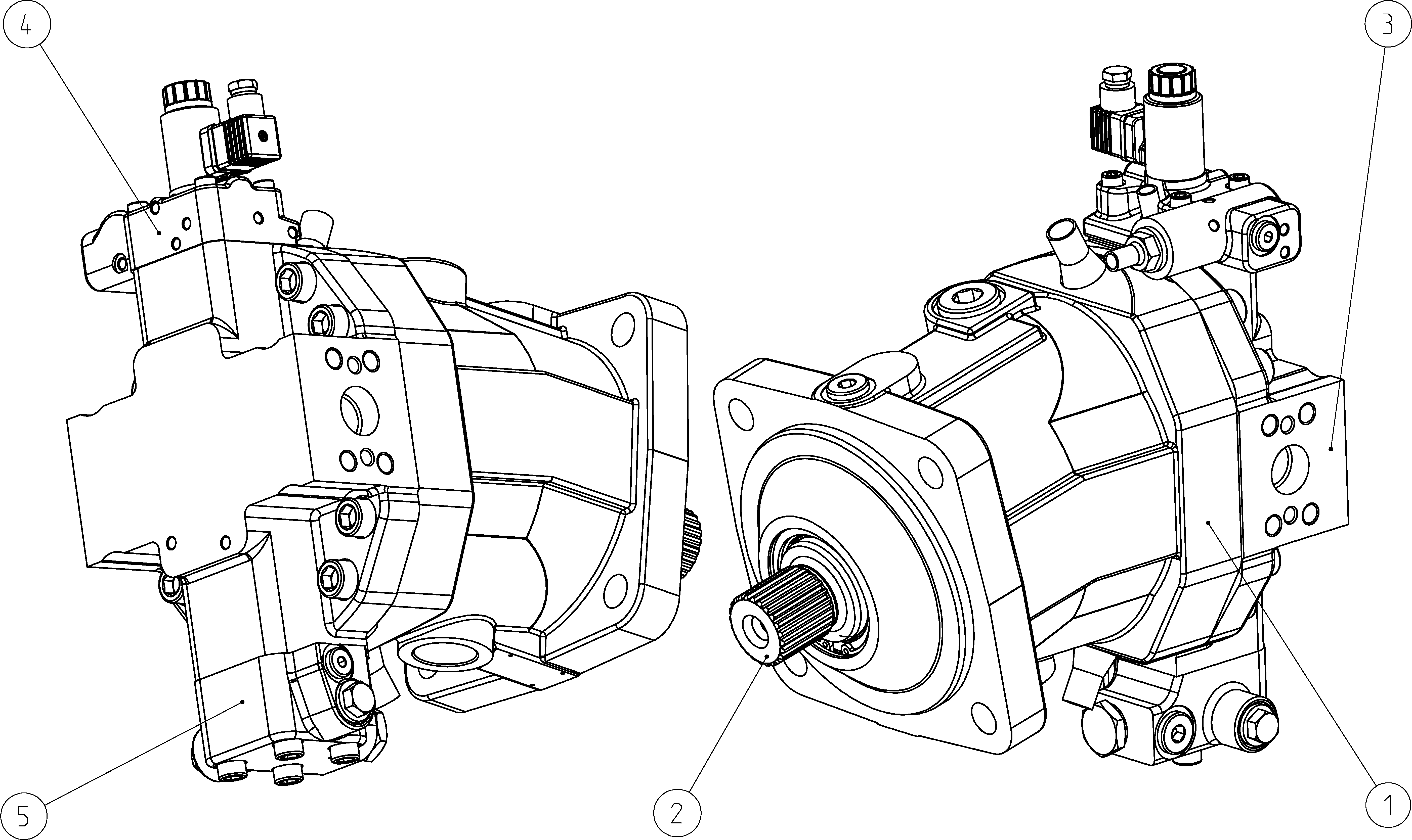

A6VM215EP6D1H006G/71NWV0S4A22D0-Y — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902242666HOUSING Stückliste der Baugruppe →L1
R902139777ROTARY GROUP Stückliste der Baugruppe →L1
R902115726COVER PLATE Stückliste der Baugruppe →L1
R902163956CONTROL PART Stückliste der Baugruppe →L1
R902242668FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartMotorM
Nenngröße (NG)215215
Regel- und VerstelleinrichtungProportionalverstellung elektrisch negative Kennung U = 24 VEP6
Druckregelung/ÜbersteuerungDruckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6D1
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
Einstellbereich für SchluckvolumenKurz langG
BaureiheBaureihe 7, Index 1 (Nenndruck 450 bar)71
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse in Anlehnung an DIN 3852 mit Profildichtring, metrisches Befestigungsgewinde nach DIN 13N
DrehrichtungBei Blick auf Triebwelle, wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 200-4S4
TriebwelleZahnwelle DIN 5480 W50×2×24×9gA2
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich, gegenüberliegend2
VentilNur bei Anschlussplatte 1, 2 und 4 möglich 10D
DrehzahlsensorOhne Drehzahlsensor0
Standard-/SonderausführungStandardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegenY
