Einheit · AXIAL-PISTON MOTOR

A6VM170EP6D1H006F/71NWV0R4A12D0-YR902243125

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM170EP6D1H006F/71NWV0R4A12D0-Y, Materialnummer R902243125. Nenngröße: NG 170. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch negative Kennung U = 24 V (EP6). Druckregelung/Übersteuerung: Druckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6 (D1). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Einstellbereich für Schluckvolumen: Kurz mittel (F). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an DIN 3852 mit Profildichtring, metrisches Befestigungsgewinde nach DIN 13 (N). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 180-4 (R4). Triebwelle: Zahnwelle DIN 5480 W45×2×21×9g (A1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich, gegenüberliegend (2).

Nummer
R902243125
Typschlüssel
A6VM170EP6D1H006F/71NWV0R4A12D0-Y
Gruppe
A6VM 170
Ausgabe
06/2020

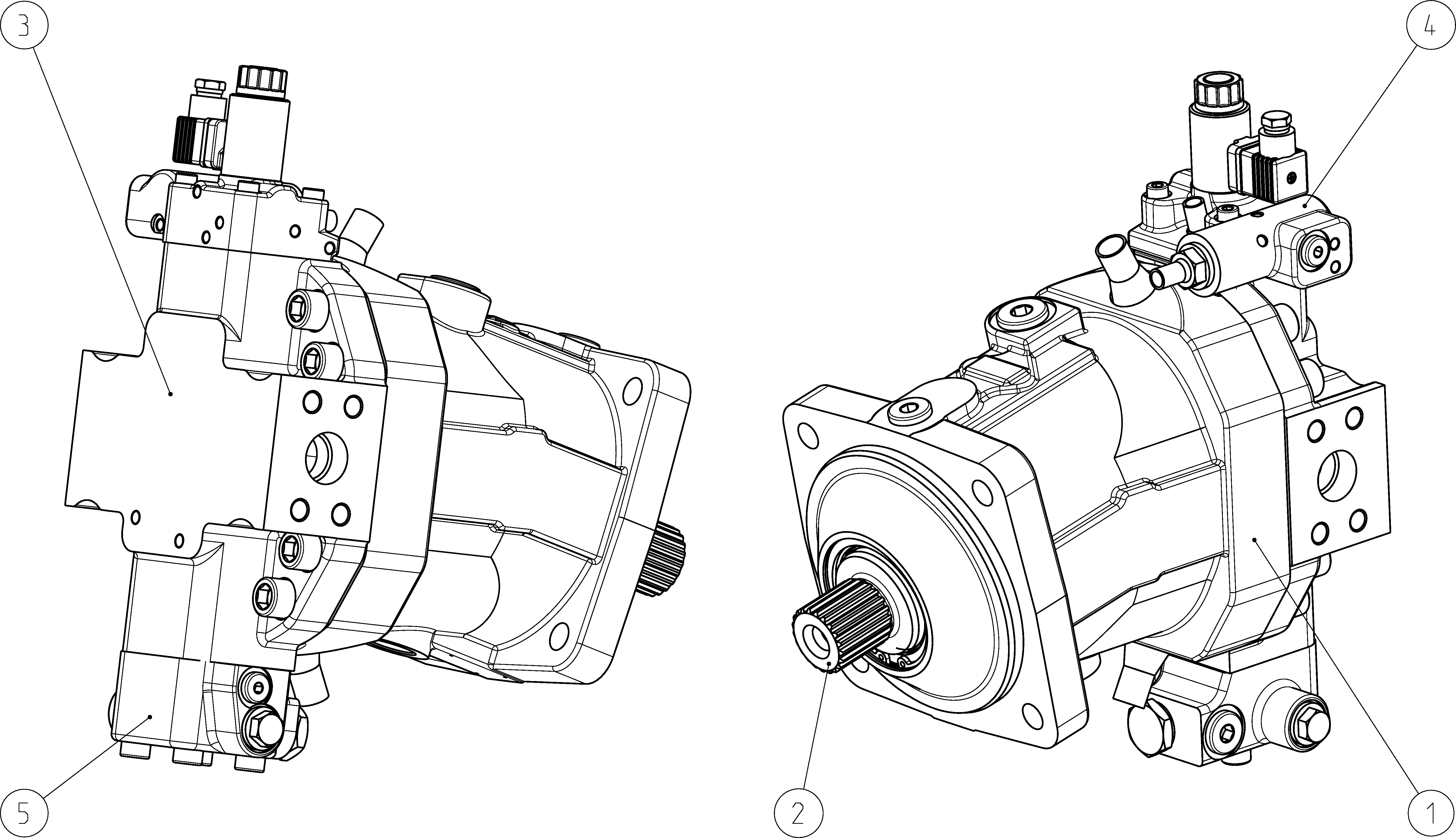

A6VM170EP6D1H006F/71NWV0R4A12D0-Y — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902209796HOUSING Stückliste der Baugruppe →L1
R902277879ROTARY GROUP Stückliste der Baugruppe →L1
R902279415COVER PLATE Stückliste der Baugruppe →L1
R902191582CONTROL PART Stückliste der Baugruppe →L1
R902209797FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartMotorM
Nenngröße (NG)170170
Regel- und VerstelleinrichtungProportionalverstellung elektrisch negative Kennung U = 24 VEP6
Druckregelung/ÜbersteuerungDruckregelung fest eingestellt, nur für HP5, HP6, EP5 und EP6D1
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
Einstellbereich für SchluckvolumenKurz mittelF
BaureiheBaureihe 7, Index 1 (Nenndruck 450 bar)71
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse in Anlehnung an DIN 3852 mit Profildichtring, metrisches Befestigungsgewinde nach DIN 13N
DrehrichtungBei Blick auf Triebwelle, wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 180-4R4
TriebwelleZahnwelle DIN 5480 W45×2×21×9gA1
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich, gegenüberliegend2
VentilNur bei Anschlussplatte 1, 2 und 4 möglich 10D
DrehzahlsensorOhne Drehzahlsensor0
Standard-/SonderausführungStandardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegenY

Weitere Ausführungen 1
