Einheit · AXIAL-PISTON MOTOR
A6VM085HP6000001G/71NWV0N4Z9200-0R902243472
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM085HP6000001G/71NWV0N4Z9200-0, Materialnummer R902243472. Nenngröße: NG 85. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch negative Kennung ΔpSt = 25 bar (HP6). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Kurz lang (G). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an DIN 3852 mit Profildichtring, metrisches Befestigungsgewinde nach DIN 13 (N). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 140-4 (N4).
- Nummer
- R902243472
- Typschlüssel
- A6VM085HP6000001G/71NWV0N4Z9200-0
- Gruppe
- A6VM 85
- Ausgabe
- 06/2020

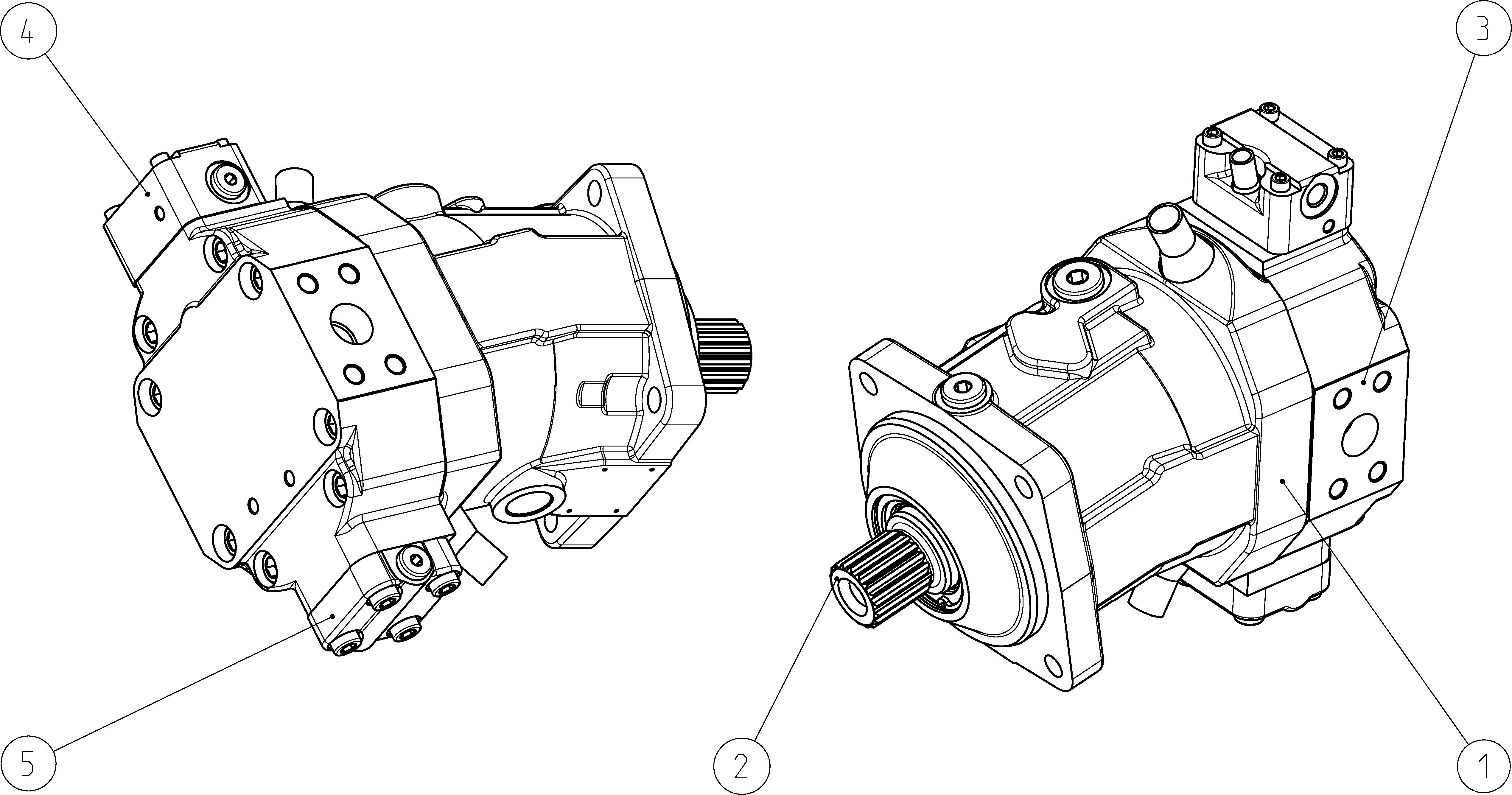

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902251215 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902121900 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902182242 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R909603870 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902156401 | COVER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 85 | 085 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch negative Kennung ΔpSt = 25 bar | HP6 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Stecker für Magnete | Ohne Stecker (nur bei rein hydraulischen Verstellungen) | 0 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil | 1 |
| Einstellbereich für Schluckvolumen | Kurz lang | G |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an DIN 3852 mit Profildichtring, metrisches Befestigungsgewinde nach DIN 13 | N |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 140-4 | N4 |
| Triebwelle | Zahnwelle DIN 5480 W40×2×18×9g | Z9 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich, gegenüberliegend | 2 |
| Ventil | Ohne Ventil | 0 |
| Drehzahlsensor | Ohne Drehzahlsensor | 0 |
| Standard-/Sonderausführung | Standardausführung | 0 |
