Einheit · AXIAL-PISTON MOTOR

A6VE055EZ800Q001F/65MWV0P2Z620U-SR902245736

Axialkolbenmotor Bosch Rexroth Baureihe A6VE, Typschlüssel A6VE055EZ800Q001F/65MWV0P2Z620U-S, Materialnummer R902245736. Nenngröße: NG 55. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Einschub-Motor (E). Regel- und Verstelleinrichtung: elektrisch U = 24 V (EZ8). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Zusatzfunktion 1: Ohne Zusatzfunktion (0). Zusatzfunktion 2: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Kurz mittel (F). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse mit O-Ringabdichtung in Anlehnung an ISO 6149, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 160-2 (P2). Triebwelle: Zahnwelle DIN 5480 W30×2×14×9g (Z6).

Nummer
R902245736
Typschlüssel
A6VE055EZ800Q001F/65MWV0P2Z620U-S
Gruppe
A6VE 55
Ausgabe
06/2020

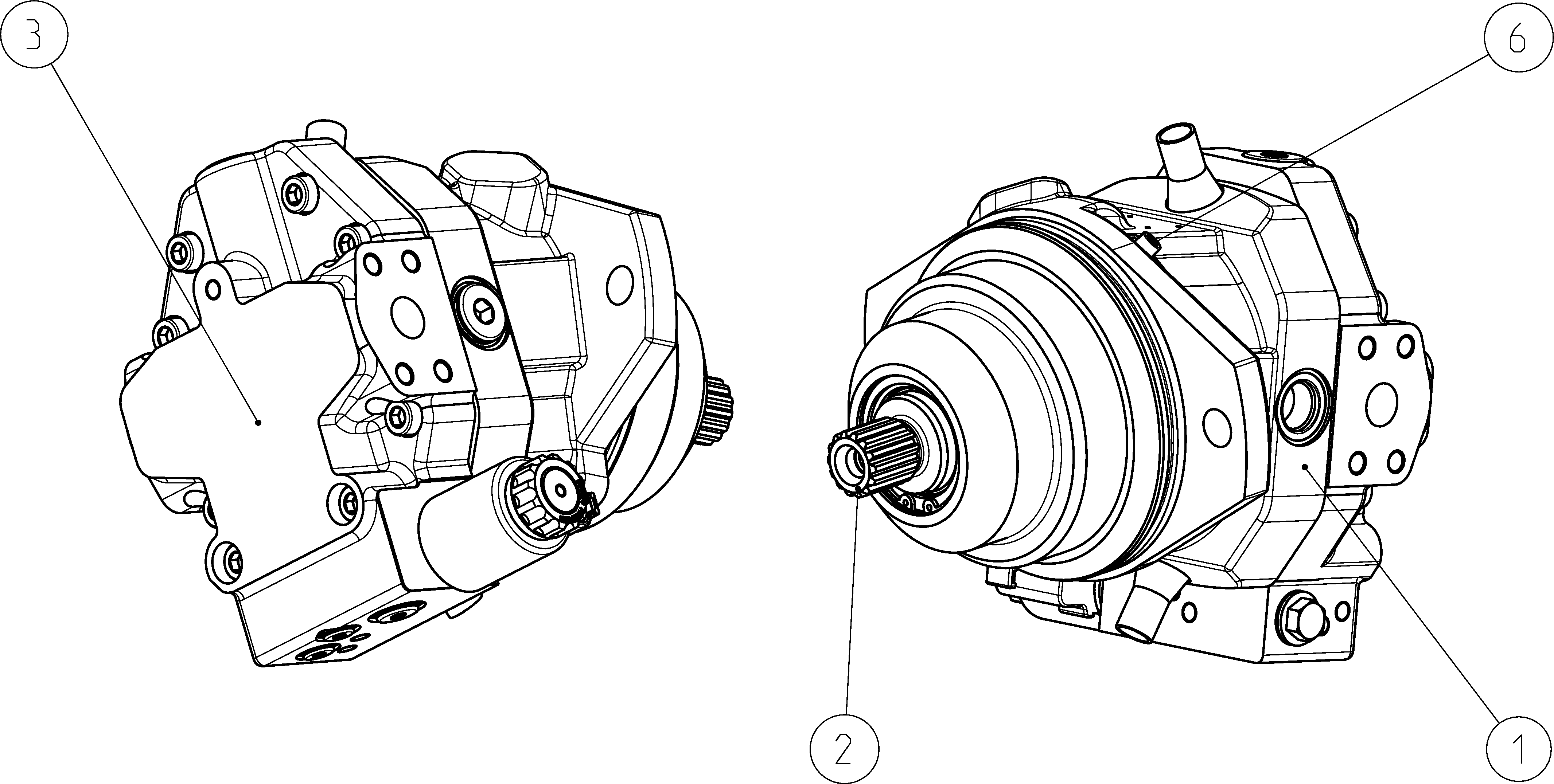

A6VE055EZ800Q001F/65MWV0P2Z620U-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902162142HOUSING Stückliste der Baugruppe →L1
R909604692ROTARY GROUP Stückliste der Baugruppe →L1
R902162143COVER PLATE Stückliste der Baugruppe →L1
R902191651FLANGE COVER1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartEinschub-MotorE
Nenngröße (NG)55055
Regel- und Verstelleinrichtungelektrisch U = 24 VEZ8
Druckregelung/ÜbersteuerungOhne Druckregelung/Übersteuerung00
Zusatzfunktion 1Ohne Zusatzfunktion0
Zusatzfunktion 2Ohne Zusatzfunktion0
StellzeitdämpfungDämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil1
Einstellbereich für SchluckvolumenKurz mittelF
BaureiheBaureihe 6, Index 565
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse mit O-Ringabdichtung in Anlehnung an ISO 6149, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle, wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 160-2P2
TriebwelleZahnwelle DIN 5480 W30×2×14×9gZ6
ArbeitsanschlussSAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend2
VentilOhne Ventil0
Standard-/SonderausführungSonderausführungS
