Einheit · AXIAL-PISTON PUMP
A4VG175EP1APR0A/40MLND6T11VB2S4HB00-SR902245932
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG175EP1APR0A/40MLND6T11VB2S4HB00-S, Materialnummer R902245932. Nenngröße: NG 175. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch (EP1). Stecker für Magnete: DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode (P). Schwenkwinkelsensor: Elektrischer Schwenkwinkelsensor (DWS20-1, 3-polig) (R). Zusatzfunktion: Ohne Zusatzfunktion (0). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: High-Speed-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (V). Durchtrieb: 101-2 (B) B2 7/8 in 13T 16/32DP S4 (B2S4).
- Nummer
- R902245932
- Typschlüssel
- A4VG175EP1APR0A/40MLND6T11VB2S4HB00-S
- Gruppe
- A4VG 175
- Ausgabe
- 01/2020

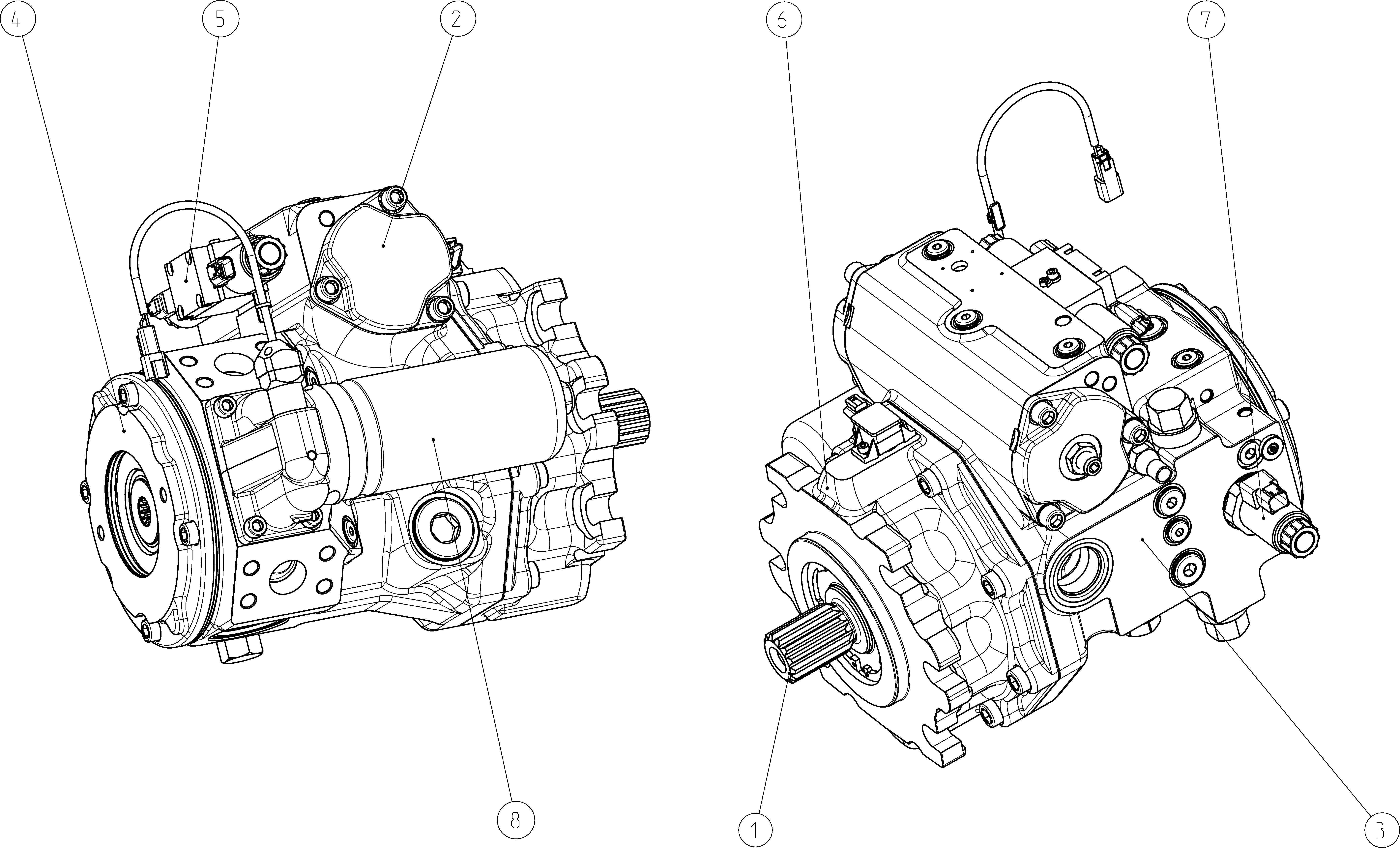

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902258343 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902157103 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902269332 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902124628 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902113800 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902152865 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| R901388116 | DIRECTIONAL SPOOL VALVE | 1 | ||
| R902157317 | MOUNTABLE FILTER Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095820 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 175 | 175 |
| Regel- und Verstelleinrichtung | Proportionalverstellung U = 12 V elektrisch | EP1 |
| Stecker für Magnete | DEUTSCH-Stecker angegossen, 2-polig – ohne Löschdiode | P |
| Schwenkwinkelsensor | Elektrischer Schwenkwinkelsensor (DWS20-1, 3-polig) | R |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse nach ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 152-2/4 | D6 |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | High-Speed-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | V |
| Durchtrieb | 101-2 (B) B2 7/8 in 13T 16/32DP S4 | B2S4 |
| Filterung Speisekreis/Fremdeinspeisung | Anbaufilter mit Kaltstartventil und elektrischer Verschmutzungsanzeige – DEUTSCH-Stecker | B |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Sonderausführung | S |
