Einheit · AXIAL-PISTON PUMP
A4VG145HP1D00B0/40ALND6T11FB1S4CD00-0R902247024
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG145HP1D00B0/40ALND6T11FB1S4CD00-0, Materialnummer R902247024. Nenngröße: NG 145. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung steuerdruckabhängig p = 6 bis 18 bar hydraulisch (HP1). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Mechanische Hubbegrenzung und Stellkammerdruckanschluss X X (B). DA-Regelventil (nur für NG110 und 125): Ohne DA-Regelventil (0). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 152-2/4 (D6). Triebwelle: Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP (T1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° links) (1). Speisepumpe und Triebwerkausführung: Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard (F).
- Nummer
- R902247024
- Typschlüssel
- A4VG145HP1D00B0/40ALND6T11FB1S4CD00-0
- Gruppe
- A4VG 145
- Ausgabe
- 01/2020

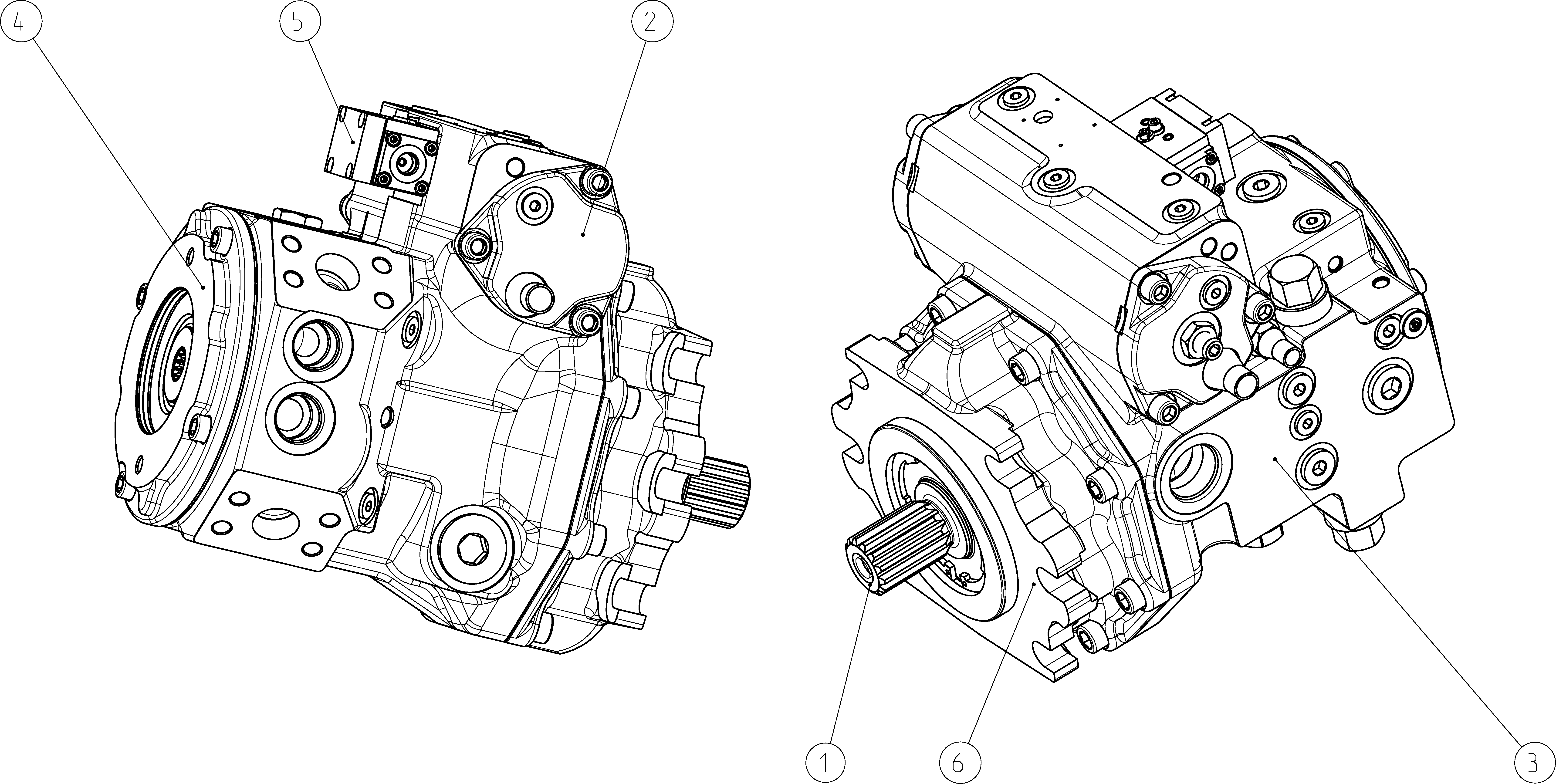

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902201406 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902243645 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902243961 | PUMP HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902243965 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R902115263 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R902108693 | BEARING FLANGE Stückliste der Baugruppe →L | 1 | ||
| 98 | R902095820 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 145 | 145 |
| Regel- und Verstelleinrichtung | Proportionalverstellung steuerdruckabhängig p = 6 bis 18 bar hydraulisch | HP1 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| Stecker für Magnete | Ohne Stecker (nur bei rein hydraulischen Verstellungen) | 0 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Mechanische Hubbegrenzung und Stellkammerdruckanschluss X X | B |
| DA-Regelventil (nur für NG110 und 125) | Ohne DA-Regelventil | 0 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Anbauflansch | SAE J744 152-2/4 | D6 |
| Triebwelle | Zahnwelle ANSI B92.1a–1976 1 3/4 in 13T 8/16DP | T1 |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° links) | 1 |
| Speisepumpe und Triebwerkausführung | Standard-Triebwerk Speisepumpe integriert, Innenzahnradpumpe Standard | F |
| Durchtrieb | 101-2 (B) B1 7/8 in 13T 16/32DP S4 | B1S4 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
| Drucksensor | Ohne Drucksensor | 0 |
| Sonstige Sensoren | Ohne Sensor | 0 |
| Standard-/Sonderausführung | Standardausführung | 0 |
