Einheit · AXIAL-PISTON MOTOR

A6VM140DA400000XA/65MWV0R4A12CU-YR902247041

Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM140DA400000XA/65MWV0R4A12CU-Y, Materialnummer R902247041. Nenngröße: NG 140. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Einstellbereich für Schluckvolumen: Ohne Einstellschraube kurz (0-einstellbar) (A). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 180-4 (R4). Triebwelle: Zahnwelle DIN 5480 W45×2×21×9g (A1). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich, gegenüberliegend (2).

Nummer
R902247041
Typschlüssel
A6VM140DA400000XA/65MWV0R4A12CU-Y
Gruppe
A6VM 140
Ausgabe
06/2020

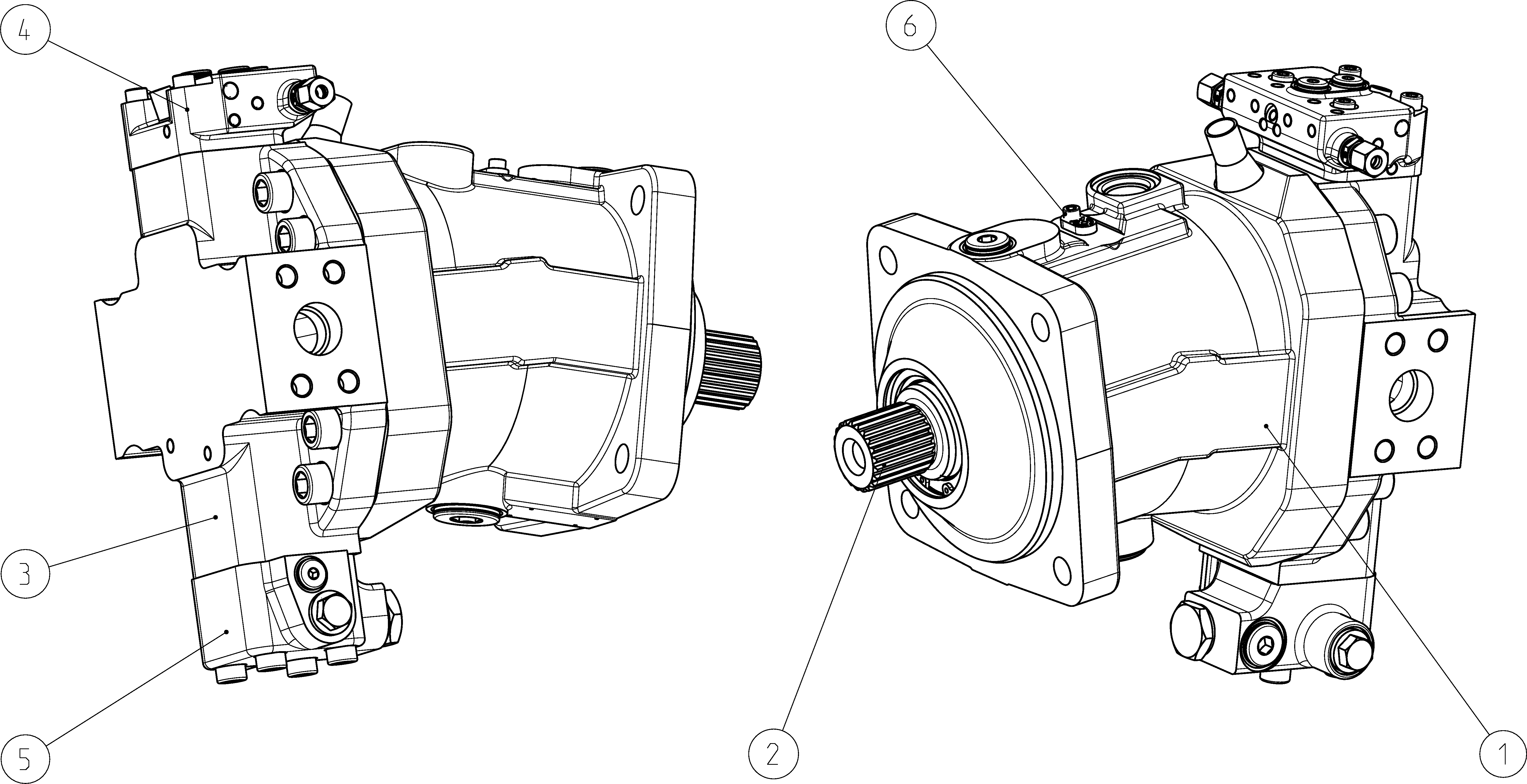

A6VM140DA400000XA/65MWV0R4A12CU-Y — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902251081HOUSING Stückliste der Baugruppe →L1
R909604695ROTARY GROUP Stückliste der Baugruppe →L1
R902162195COVER PLATE Stückliste der Baugruppe →L1
R902246234CONTROL PART Stückliste der Baugruppe →L1
R902251080FLUSH/BOOST PRESSURE VALVE Stückliste der Baugruppe →L1
R902191651FLANGE COVER1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbarA6V
BetriebsartMotorM
Nenngröße (NG)140140
Druckregelung/ÜbersteuerungOhne Druckregelung/Übersteuerung00
Stecker für MagneteOhne Stecker (nur bei rein hydraulischen Verstellungen)0
SchwenkwinkelsensorOhne Schwenkwinkelsensor0
ZusatzfunktionOhne Zusatzfunktion0
Einstellbereich für SchluckvolumenOhne Einstellschraube kurz (0-einstellbar)A
BaureiheBaureihe 6, Index 5 (Nenndruck 400 bar)65
Ausführung der Anschluss- und BefestigungsgewindeMetrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13M
DrehrichtungBei Blick auf Triebwelle, wechselndW
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwellenlagerStandard-Lager0
AnbauflanschISO 3019-2 180-4R4
TriebwelleZahnwelle DIN 5480 W45×2×21×9gA1
ArbeitsanschlussSAE-Arbeitsanschluss A und B seitlich, gegenüberliegend2
Ventil(pND = Niederdruck, = Gehäusedruck) pG 8C
Standard-/SonderausführungStandardausführung mit Montagevarianten, z. B. T-Anschlüsse entgegenY
